3.8.
Raccordement de l'acquit à distance
Dans certaines applications, il peut être intéressant de pouvoir acquitter une alarme ou un défaut à
distance, sans se déplacer jusqu'à la centrale. Les centrales ECHO disposent d'une entrée d'acquit
à distance, qu'il suffit de commander avec un bouton poussoir.
Remarque :
L'acquit à distance acquitte toutes les voies de la centrale à la fois.
Raccordement :
Utiliser un câble instrumentation 1 paire blindée. La préparation et la fixation des câbles est
similaire à celle des câbles des détecteurs. Se reporter au paragraphe 0 en page 19.

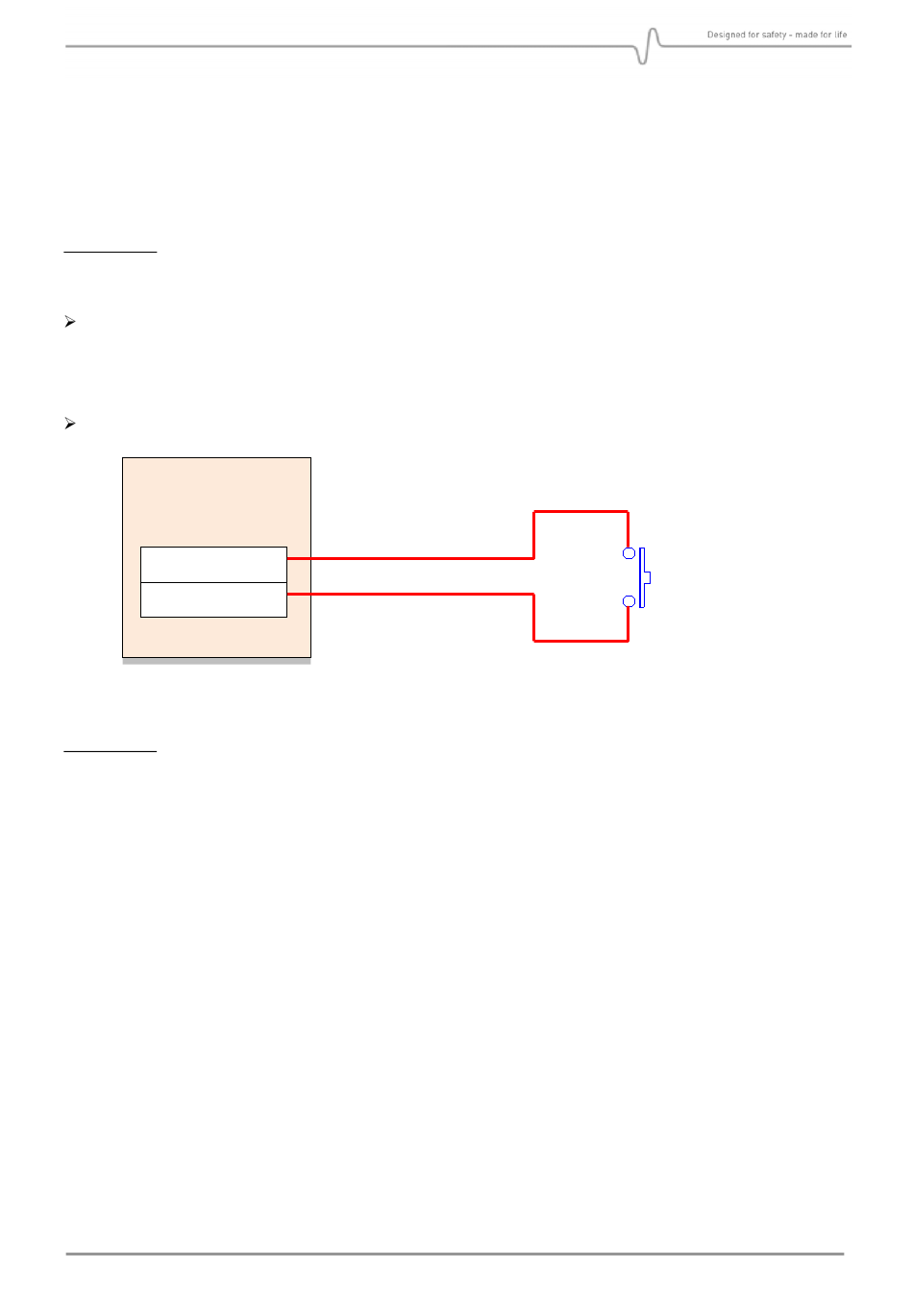

Schéma de raccordement de l'acquit à distance.
Bornier général
Centrale ECHO
Borne 3 : Acquit
Borne 4 : Gnd
Remarque :
Si la borne 4 (GND) est déjà occupée par le fil de GND de la liaison RS232, il est possible d'utiliser
une autre borne de GND de la centrale.
Notice technique ECHO SAMSYS
Figure 10 : Raccordement de l'acquit à distance
page 21/70
NOSP0014451-06 (01/2013)
