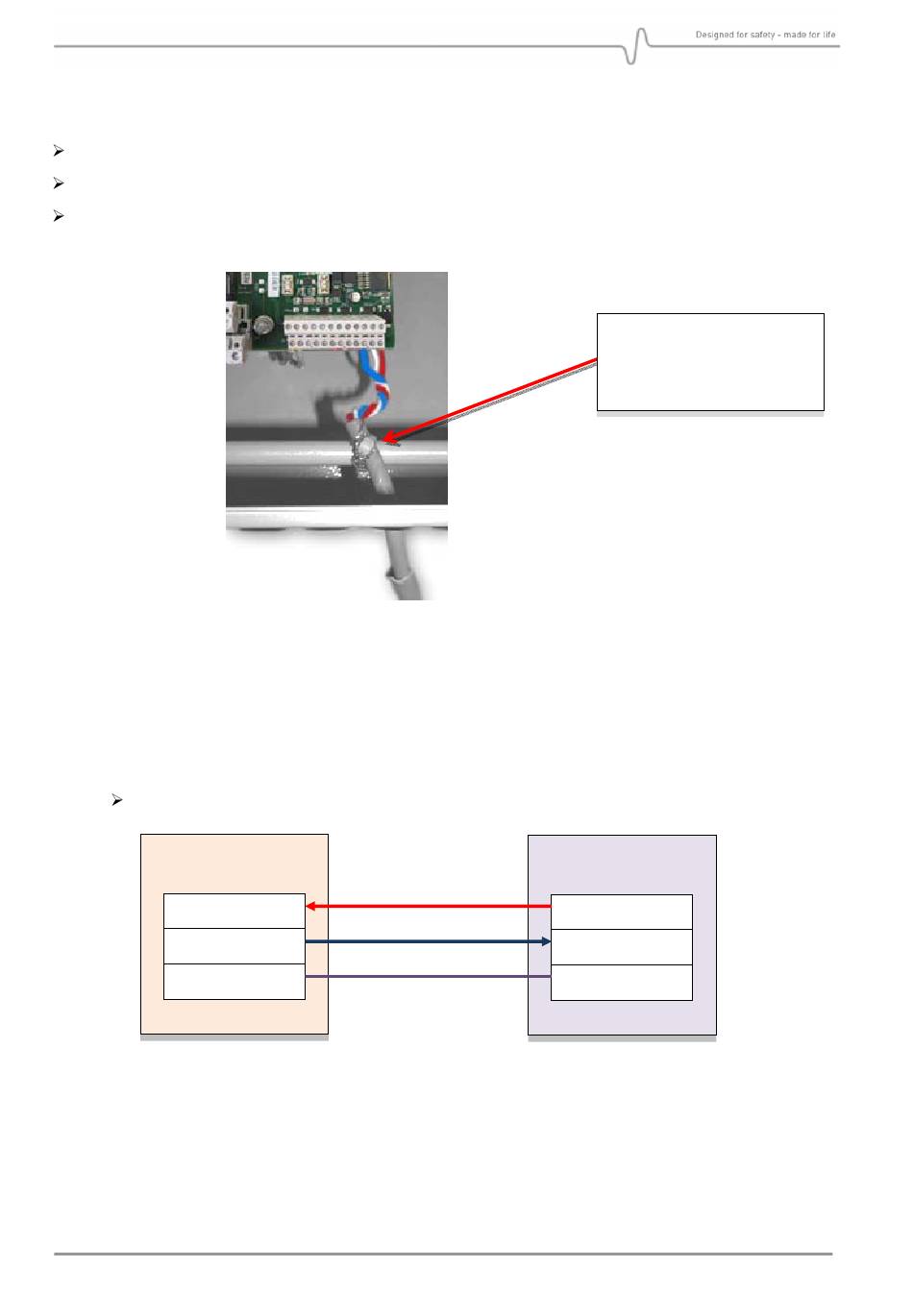

Fixation du câble : Voir Figure 8.
I
nsérer le câble au travers du passe câble.
Enrouler le fil de continuité de blindage autour du câble.
A l'aide des colliers fournis, cramper solidement le câble à la barre de fixation, de manière à
assurer une fixation solide et une bonne continuité entre le blindage et le boîtier.
Raccordement sur un PC
Utiliser un câble instrumentation 1 tierce blindée. La préparation et la fixation des câbles est
similaire à celle des câbles des détecteurs. Se reporter au paragraphe 0 en page 19.
Schéma de raccordement sur un PC :
Bornier général
Centrale ECHO
Borne 5 : Rx
Borne 6 : Tx
Borne 4 : Gnd
Configuration de la transmission
Se reporter au paragraphe 5.13 en page 38.
Notice technique ECHO SAMSYS
Figure 8 : fixation du câble
Figure 9 : Raccordement de la liaison série à un PC
page 20/70
Le fil de blindage est enroulé
autour du câble, et le collier
fixe solidement le câble à la
barre métallique
Connecteur 9 points
PC
Borne 2 : Tx
Borne 3 : Rx
Borne 5 : Gnd
NOSP0014451-06 (01/2013)
