3.4.3.
Raccordement au niveau de la centrale :
Les raccordements pneumatiques s'effectuent sur le bas du coffret en s'aidant de la Figure 6.
Raccordement
pompe de
balayage
Events

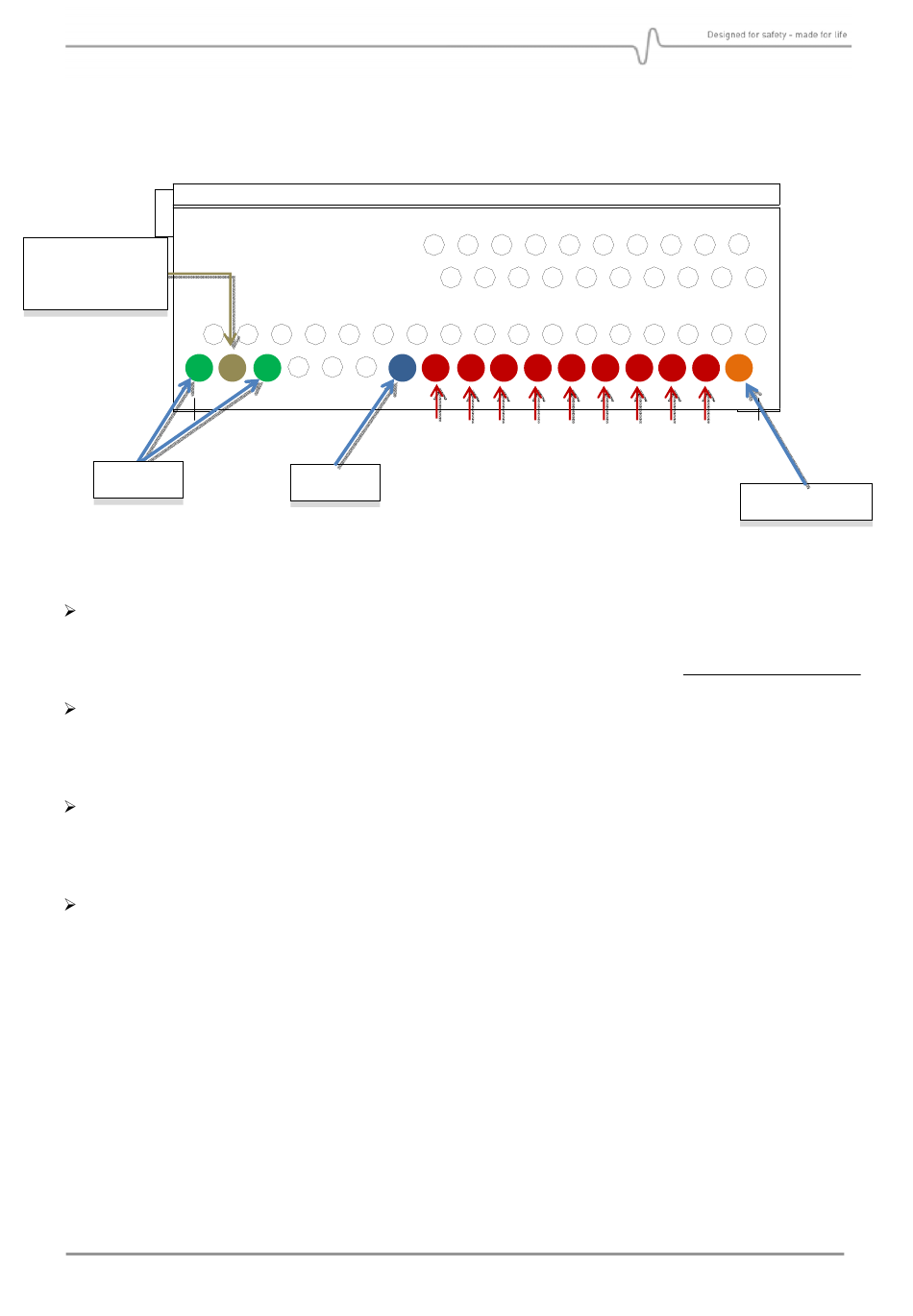

Figure 6 : Vue de dessous du coffret et raccordement du gazeux
Raccordement de la voie « air pur »
Au début de chaque cycle de scrutation, la centrale passe sur la voie « air pur » afin de contrôler le
zéro des analyseurs. Cette voie doit être équipée d'une seule buse et placée à l'extérieur du parking.
Raccordement des évents
Les 3 évents sont les sorties des échantillons de gaz prélevés par la centrale. Ils doivent être
acheminés séparément en dehors du local technique.
Raccordement des voies
Les tubes sont directement raccordés sur les électrovannes de commutation. Selon sa
configuration, votre centrale peut ne pas être équipée de la totalité des 9 voies.
Raccordement Pompe balayage
Pour le raccordement contacter la société Simtronics
Notice technique ECHO SAMSYS
Voies 1
2
Air pur
page 15/70
3
4
5
6
7
8
9
Câble secteur
NOSP0014451-06 (01/2013)
