4.2.2.
Configuration standard des cavaliers
La configuration standard correspond à une détection CO sur l'analyseur 1 et NO ou NO2 sur
l'analyseur 2 (en option).
Pour tout autre gaz : contacter SIMTRONICS.
Procédure à suivre :
1.
Vérifier que la centrale est hors tension,
2.
repérer la position des cavaliers associés à la voie concernée à l'aide de la Figure 11 en page
23,
3.
Positionner les cavaliers de la voie concernée en fonction du tableau ci-dessous.
CAVALIERS CV1 et CV2
CAVALIERS CV3 et CV4
CAVALIERS CV5 et CV6
(analyseur 1 et 2)
CAVALIERS CV7 et CV8
Notice technique ECHO SAMSYS

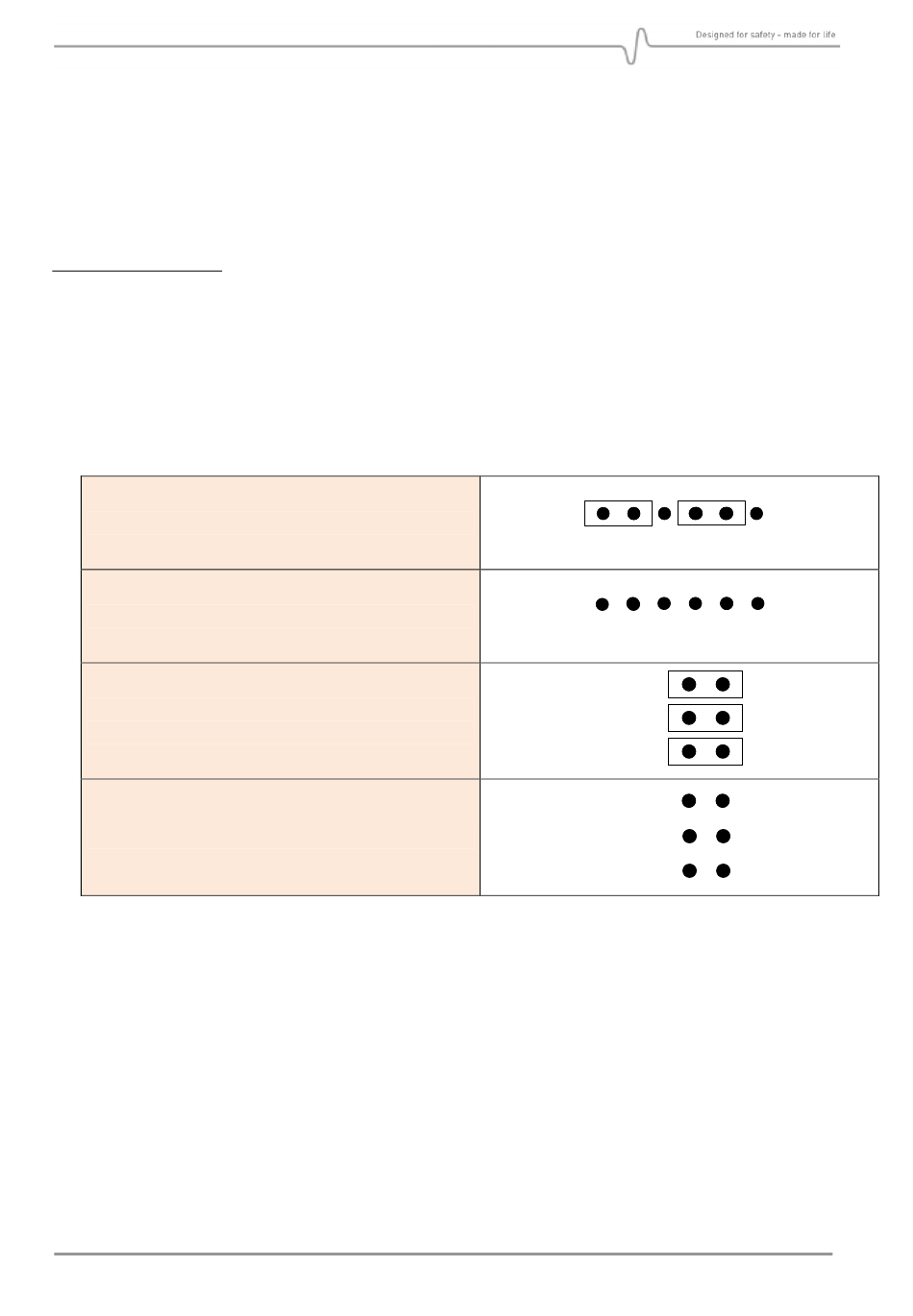

Tableau 2 : Configuration des voies par cavalier
page 24/70
1
2
3
4
5
6
1
2
3
4
5
6
1 – 2
3 – 4
5 - 6
1 – 2
3 – 4
5 - 6
NOSP0014451-06 (01/2013)
