4.3.1. Raccordement électrique
Cet ensemble télécapteur est livré dans une version
d'électronique de Type
Type- - - - C C C C . La borne V- est isolée de la masse
Type
Type
du boîtier.
L'ensemble est fournie avec une sortie courant configurable de
type C (4-20 mA, en configuration usine), mais elle peut être
basculée en format 0-22 mA, par l'utilisateur, au travers d'un
des menus de la TLU 600.
Exemple : DGi-**7-****-**C-**-***-*-C-*
Cette électronique de type C permet également, en option, de
disposer d'une sortie HART, superposée au courant de sortie.
Le format de la sortie courant suit la même logique que dans
la configuration « configurable » décrite ci-dessus, mais sa
dénomination est H :
Exemple : DGi-**7-****-**H-**-***-*-C-*
La version DG-TT7-S embarque, également, deux connecteurs
de raccordements aux deux relais. Les versions DGi-TT7-E ou
DGi-TT7-O n'en embarquent qu'un.

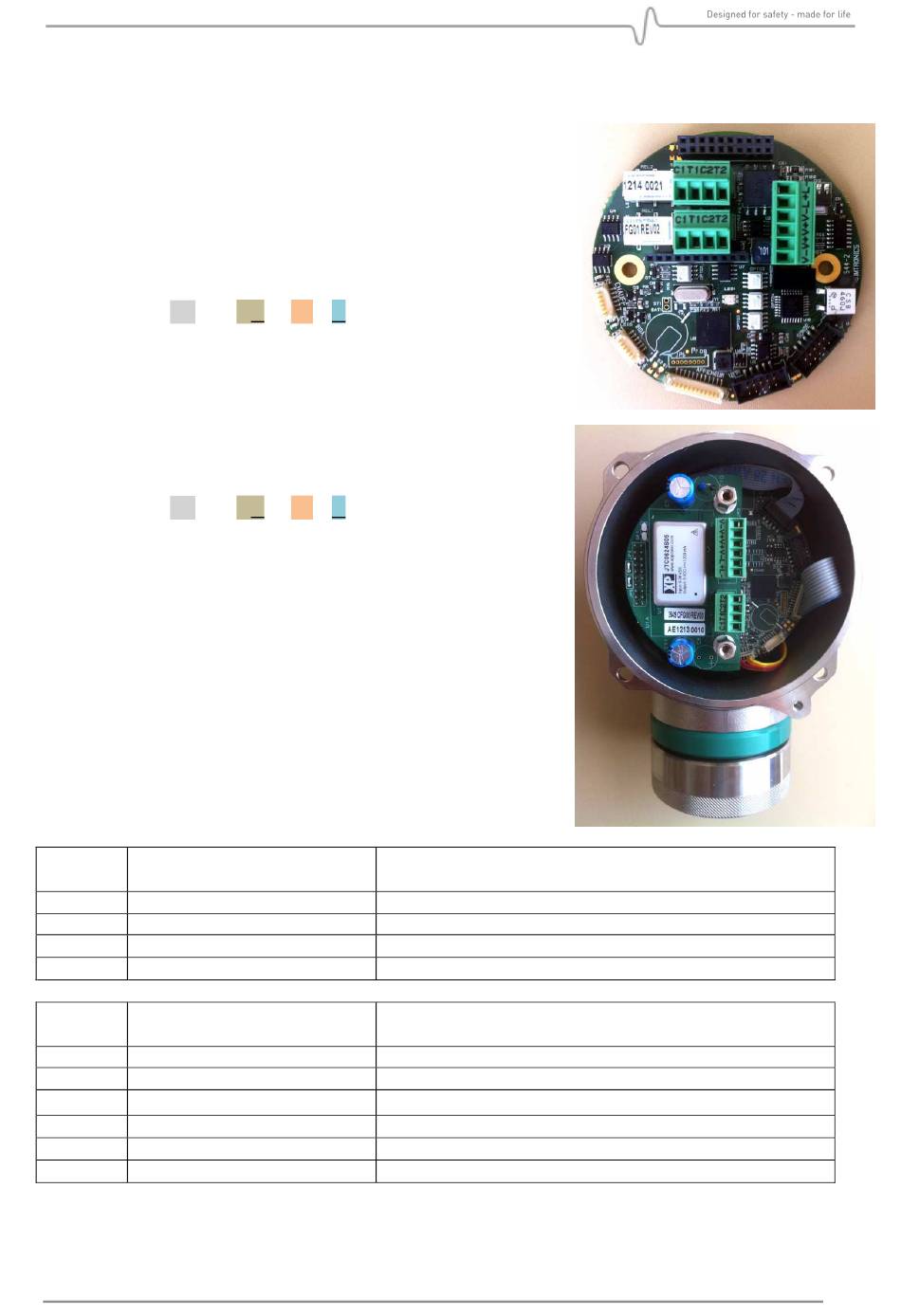

Borniers de raccordement :
Point
JP12 & JP13
1
T2
2
C2
3
T1
4
C1
Point
1
V-
2
V+
3
V+
4
V-
5
L+
6
L-
MultiTox : DGi-TT7-E/O & DG-TT7-S
Relais 2
Relais 2
Relais 1
Relais 1
JP11
0 V retour
+24VDC alimentation
+24VDC boucle d'alimentation (raccordé au point 2)
0 V, Raccordé au point 1
20mA Boucle de courant : entrée
20mA Boucle de courant : sortie
Description
Description
