Dans cette version réseau, une carte supplémentaire est insérée dans le corps de l'appareil et est
utilisée pour le raccordement électrique.
La version réseau existe dans les configurations électroniques de type A ou C.
Le raccordement de la borne de terre doit être réalisé.
Les câbles à utiliser sont des câbles blindés et armés 3 paires.
Le raccordement des fils d'alimentation (4 côté A et 4 côté B).
•
Deux fils rouges sur V+ : +24 V
• Deux fils blancs sur V- : 0 V
Le raccordement des fils du « média » (2 côté A et 2 côté B).
• Un fil rouge sur l'un des N
•
Un fil blanc sur l'autre N (pas de sens précis)

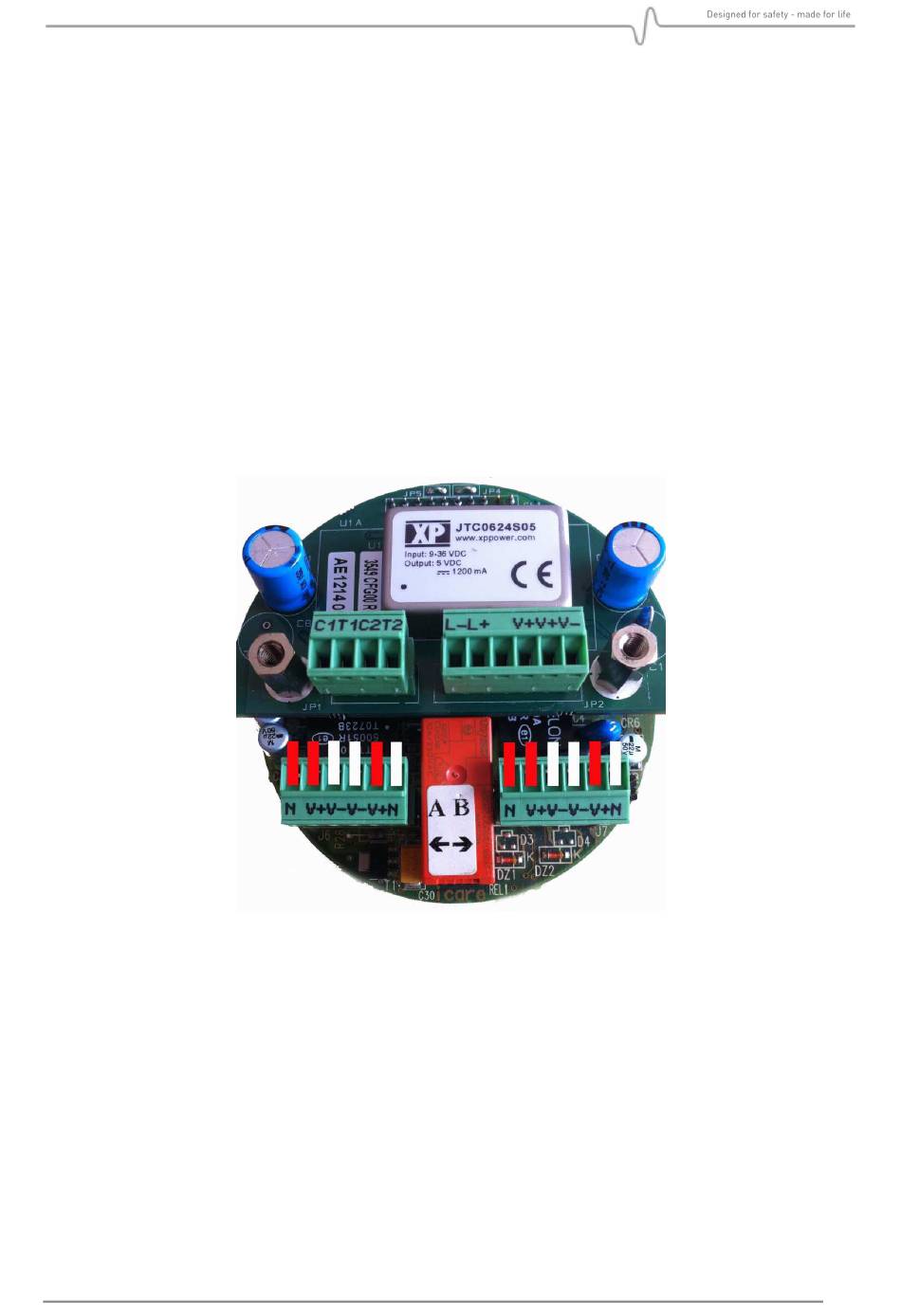

Figure 5: Schéma de raccordement des
Pour plus de détails sur ces versions, veuillez-vous reporter à la notice spécifique NOSP 13532.
MultiTox : DGi-TT7-E/O & DG-TT7-S
: Schéma de raccordement des versions réseau
: Schéma de raccordement des : Schéma de raccordement des
Page 24 / 56
versions réseau
versions réseau versions réseau
