4.3. Connexion électrique
Ne jamais effectuer les raccordements sous tension. La manipulation doit être
effectuée par une personne qualifiée. Respecter les règles locales en vigueur.
Les MultiXplo et MultiTox sont des capteurs ayant une sortie courant standard de type 4-20mA
ou 0-22mA. Le raccordement peut être sur 3 ou 4 fils. La configuration 4 fils permet l'isolation
entre les boucles d'alimentation et le signal.
De plus, les sorties des 2 relais indépendants peuvent être raccordées directement à la
centrale ou aux appareils de signalisation.
Nous recommandons l'utilisation d'un câble instrumentation armé et blindé, du type NF M 87
202, conformément aux exigences relatives aux zones classées à risque d'explosion et à la NF
C 15 100. D'autres câbles peuvent être utilisés, sous réserve qu'ils respectent la
réglementation et les normes en vigueur sur le site d'exploitation.
Le tableau ci-dessous indique les longueurs de câble maximales (2 fils) en fonction d'une
tension minimale d'alimentation.
Section minimale conducteur cuivre en mm² (AWG)
tension d'alimentation 20VDC/longueur maximale de câble en m*
tension d'alimentation 24VDC/longueur maximale de câble en m*
* Ces valeurs sont données à titre indicatif, pour une puissance consommée de l'ordre de 3.5W

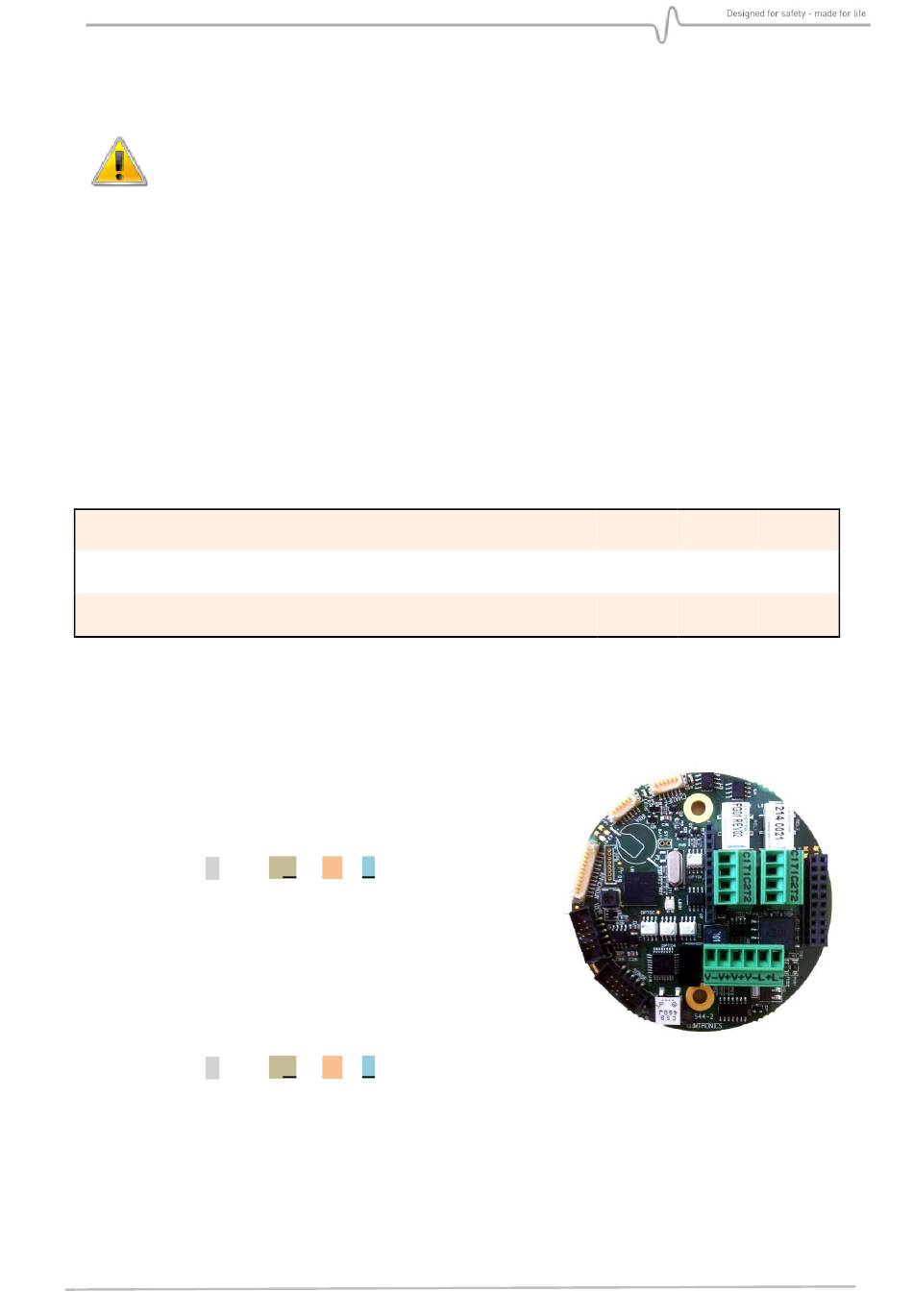

4.3.1. Raccordement électrique
Cet ensemble télécapteur est livré dans une version d'électronique de Type
est isolée de la masse du boîtier.
L'ensemble est fourni avec une sortie courant configurable
de type C (4-20 mA, en configuration usine), mais elle peut
être basculée en format 0-22 mA, par l'utilisateur, au
travers d'un des menus de la TLU 600.
Exemple : DM-**6-****-**C-**-***-*-C-*
Cette électronique de type C permet également, en option,
de disposer d'une sortie HART, superposée au courant de
sortie. Le format de la sortie courant suit la même logique
que dans la configuration « configurable » décrite ci-
dessus, mais sa dénomination est H :
Exemple : DM-**6-****-**H-**-***-*-C-*
Cette version embarque, également, deux connecteurs de raccordements aux deux relais.
MultiXplo / MultiTox
Page 19 / 56
0,5 (20)
0,9 (18)
1,5 (16)
250
400
650
1100
2000
Type- - - - C C C C . La borne V-
Type
Type
NOSP15361-04 (07/2013)
700
