INSTALLATION
Le détecteur, objet de cette notice, est un matériel de sécurité susceptible d'être installé dans
des atmosphères explosives et a été construit dans le respect des normes EN60079-0 et
EN60079-1, EN 60079-29-1, CEI 60079-0 et CEI 60079-1.
Nous rappelons que l'intervention dans certains sites peut faire l'objet de
restrictions que nous vous invitons à respecter pour votre sécurité et celle des
autres.
4.1. Positionnement
Le détecteur doit être positionné le plus près possible des sources de fuites éventuelles en
tenant compte des déplacements d'air (ventilations hautes et basses) à une hauteur
déterminée par la densité du gaz à détecter (voir le tableau des gaz en annexe).
D'une manière générale, on évitera de placer le détecteur en face d'ouïe de ventilation ou
d'aération qui amène de l'air propre dans le local.
Cette hauteur pourra varier pour tenir compte de conditions particulières qui permettent de
situer un risque plus élevé à une hauteur différente (densité du gaz, température ambiante...)
4.2. Montage
Monter le socle à l'aide de deux vis M6.
Il est préférable de fixer le socle avec le presse-étoupe vers le bas de manière à éviter les
infiltrations d'eau. Si la configuration impose de monter ce dernier horizontalement (cas
général pour les versions gaz), il est alors conseillé de faire une à deux boucles anti-goutte
avec le câble, à l'entrée du presse-étoupe.
Sur les boîtiers en Inox les bouchons pour l'entrée des câbles sont scellés avec de la Loctite.
Si un des bouchons est déplacé ou enlevé, il devra être scellé à nouveau en utilisant de la
Loctite ou un équivalent.
Sur les boîtiers en Aluminium les bouchons sont équipés de joints d'étanchéité.

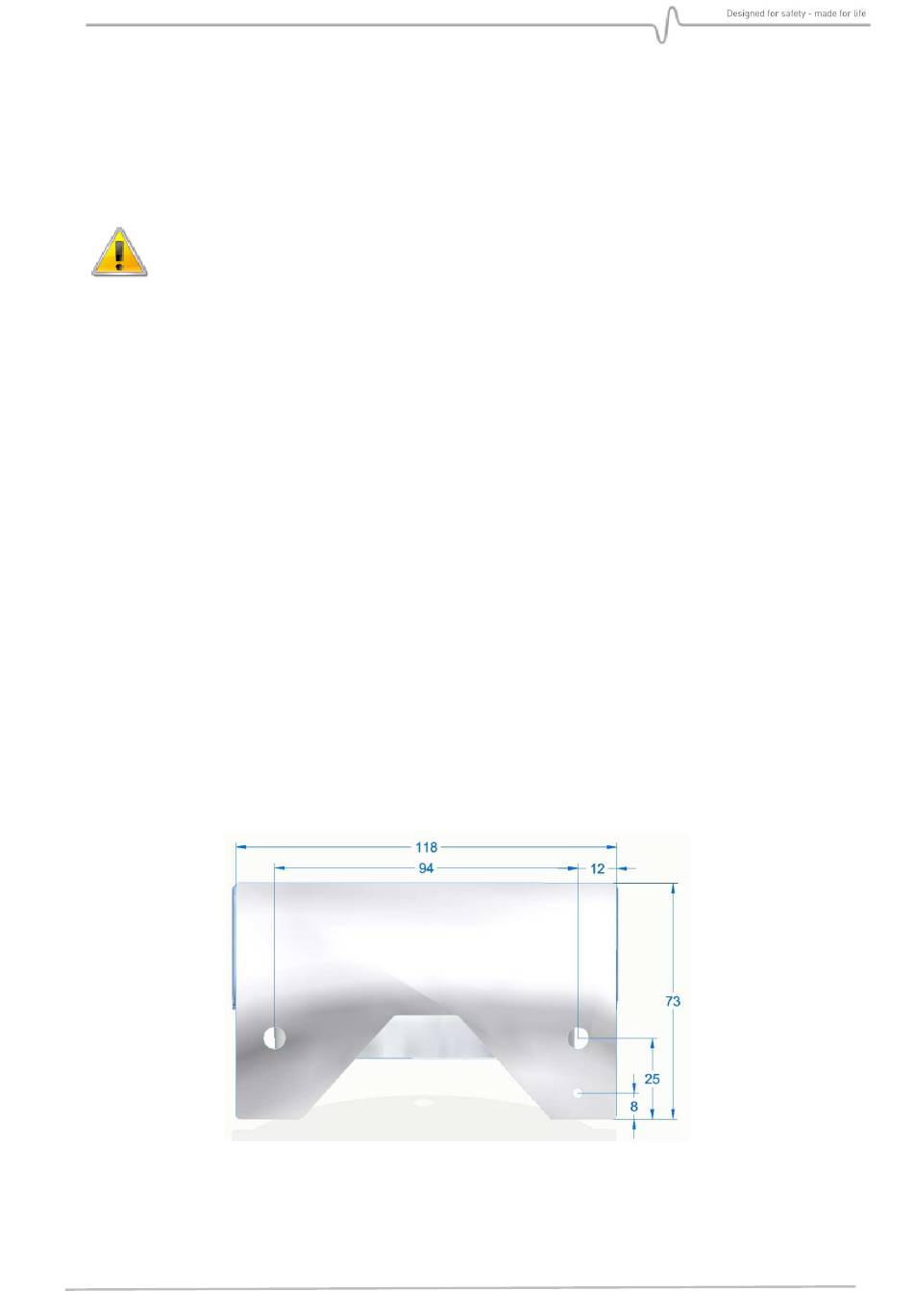

Figure 3 : Dimensions de perçage pour fixation du support
MultiXplo / MultiTox
Page 16 / 56
NOSP15361-04 (07/2013)
