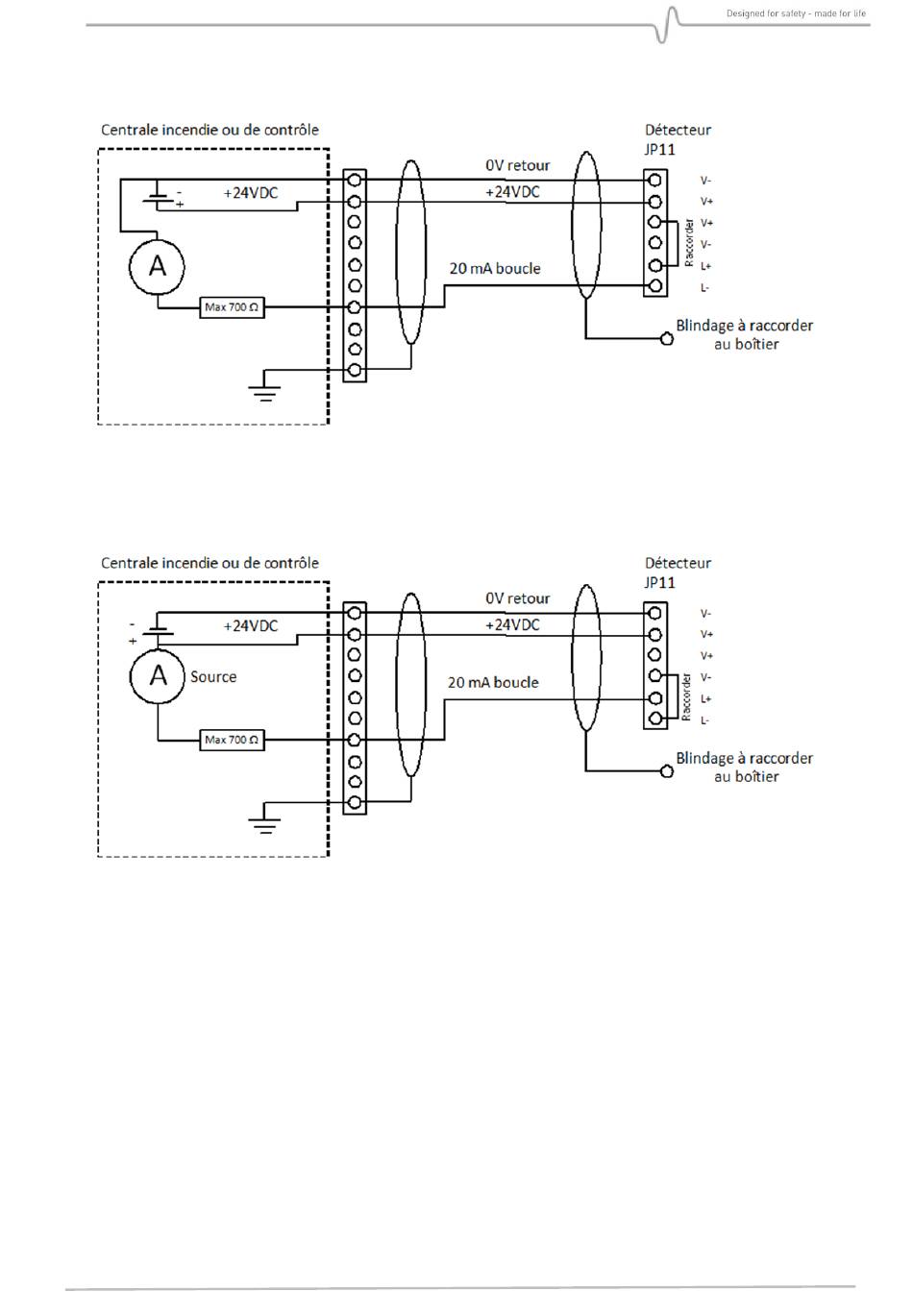

4.3.4. Raccordement en 3 fils (source)
Pour une connexion standard 3 conducteurs en mode source, la boucle courant 20mA doit être
alimentée en +24V au niveau de la borne L+. Pour ce faire, raccorder les bornes 3 (V+) et 5 (L+)
au niveau du bornier de l'appareil.
4.3.5. Raccordement en 3 fils (sink)
Pour une connexion standard 3 conducteurs en mode sink, la boucle courant 20mA est
alimentée par l'automate ou l'API, le retour de courant doit être raccordé au 0V au niveau de
la borne L-. Pour ce faire, raccorder les bornes 4 (V-) et 6 (L-) au niveau du bornier de
l'appareil.
