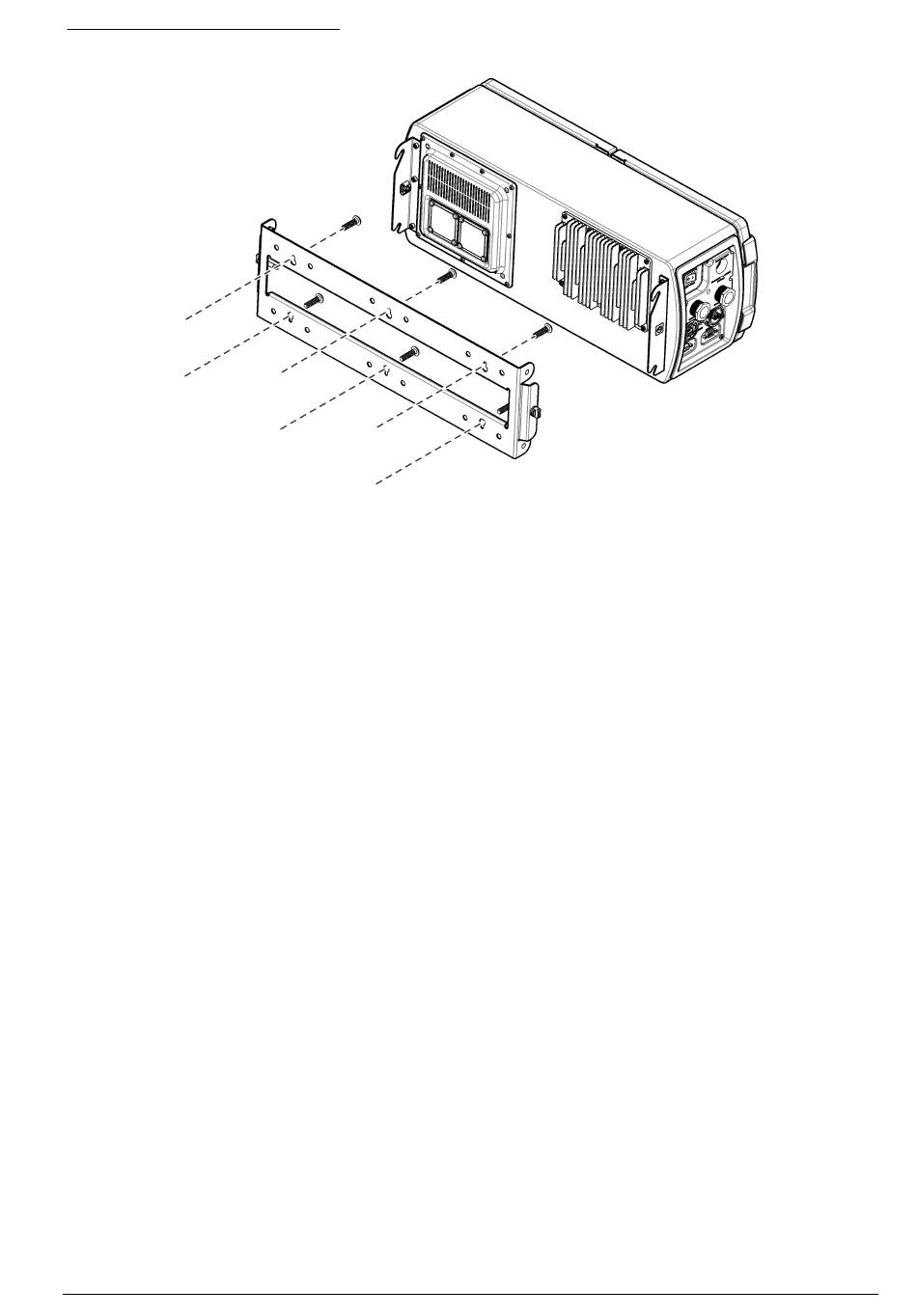

Figura 3 Montagem em parede
Prender o instrumento aos tubos duplos
Consulte Figura 2 na página 90 para saber sobre as dimensões. Consulte
a instalação.
• Prenda o suporte de montagem do analisador aos dois tubos do instrumento que estão presos a
uma superfície comum. Não prenda o instrumento a dois tubos do instrumento que poderiam se
movimentar de modo independente.
• Use tubos que se estendam pelo menos 25,4 cm a partir da mesma base rígida.
• Use tubos com 50,8 mm de diâmetro ou menos.
• Use quatro grampos (parafusos em U) de 5/16 polegadas fornecidos pelo usuário (dois para cada
cano de 2 polegadas) e oito porcas que coincidam com os grampos. Use grampos e porcas que
possam suportar o ambiente do processo.
• Use grampos e porcas que não se sobressaiam mais de 15 mm do suporte.
Figura 4 para saber sobre
