电气安装
接线安全信息
电击致命危险。进行电气连接前，务必断开仪器的电源。
关于快接线的连接
电击致命和火灾危险。对于带电源线的仪器，确保可轻松切断本地电源。

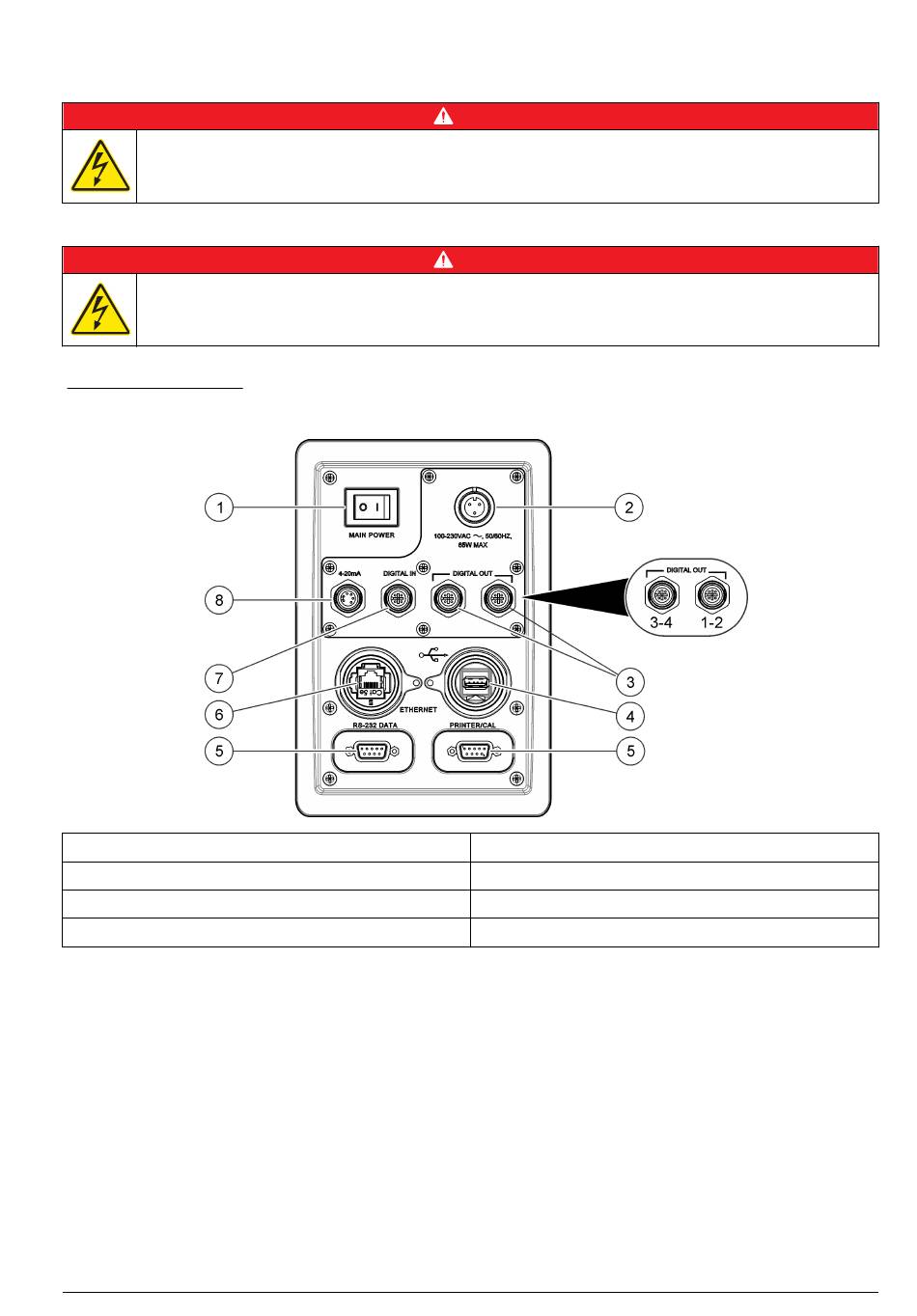

图 5
显示快速连接接线方式。
图 5 电源和电线连接
1 电源开关
2 电源线连接
3 数字输出
4 USB 端口
连接电源线
1. 将电源线连接至仪器。请参阅
2. 用手紧固压式管件。
连接 4–20 mA 输出
表 2 显示 4–20 mA 快速连接连接器的端子分配。
危 险
危 险
5 RS232 连接
6 网络连接
7 数字输入
8 4–20 mA 输出连接
图 5 第 119，部件 2。
中文 119
