Hach PAT700 Manuel D'utilisation De Base page 41

l'alimentation, trois sorties 4-20 mA, deux entrées tout ou rien et trois sorties tout ou rien. Reportez-
vous à la section Figure
Les blocs de connexion sont situés sur la carte de circuits imprimés E/S derrière l'interface
utilisateur. Utilisez une clé Allen pour ouvrir le compartiment.
Utilisez une ouverture de conduit pour le câblage d'alimentation électrique. Utilisez les deux autres
ouvertures de conduits pour 4-20 mA et/ou le câblage E/S tout ou rien. Installez un câble à paire
torsadée non blindée, 18 à 14 AWG (1,0 à 2,5 mm²) pour tout le câblage à l'exception du câblage
d'alimentation électrique.
Pour les désignations des bornes du bloc de connexion, reportez-vous aux sections
à la page 38, Tableau 3
Remarque : Les blocs de connexion peuvent être débranchés de l'analyseur pour faciliter l'installation du câblage.

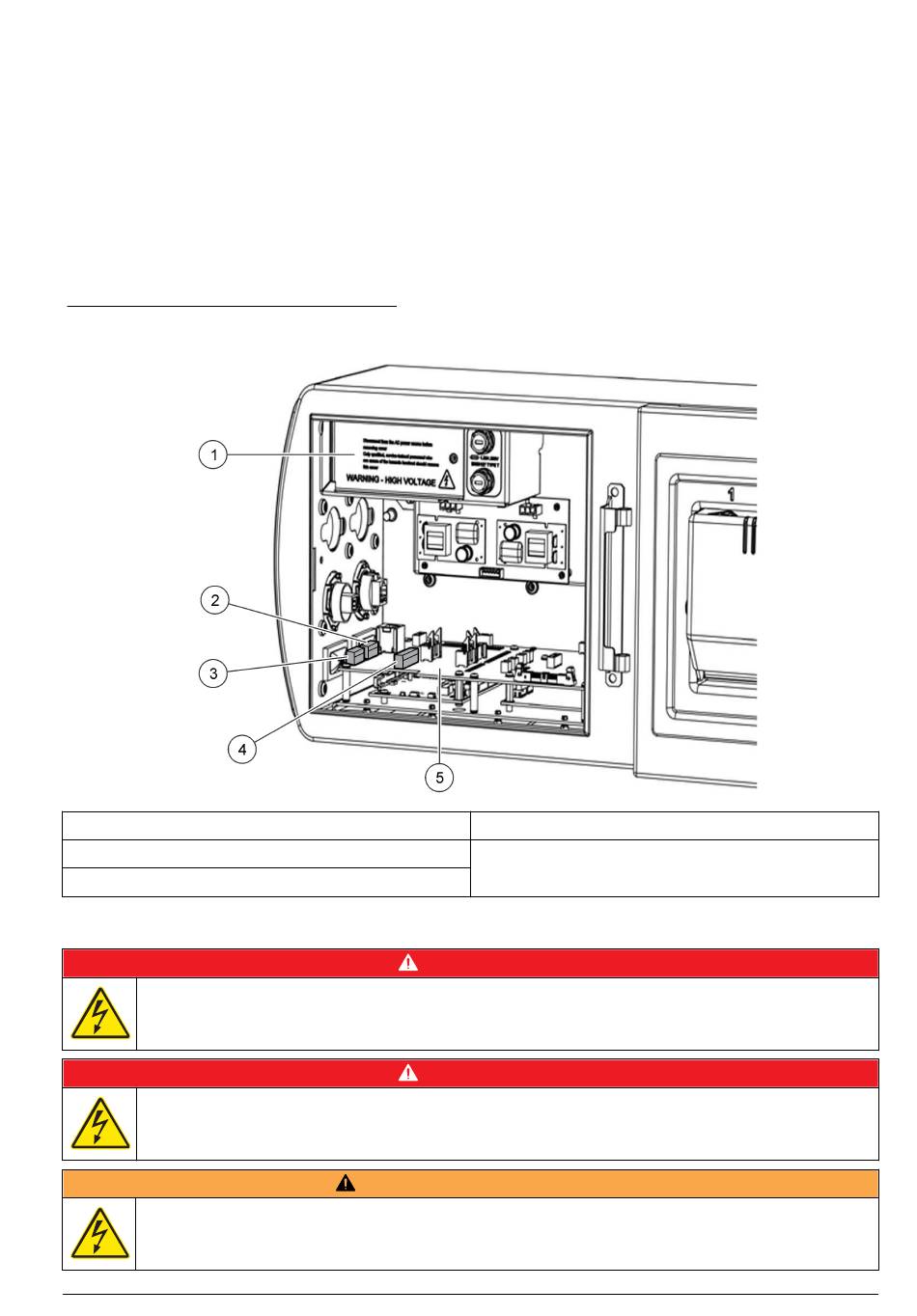

Figure 6 Raccordements de conduits
1 Boîtier de câblage de l'alimentation électrique
2 Bloc de connexion de sortie 4-20 mA (J17)
3 Bloc de connexion d'entrée tout ou rien (J24)
Câblage pour l'alimentation
Risque d'électrocution Un raccordement à la terre est nécessaire.
Risque d'incendie et de choc électrique. Assurez-vous d'identifier clairement l'emplacement du
dispositif de déconnexion local pour l'installation du conduit.
Risque potentiel d'électrocution Si cet équipement est utilisé à l'extérieur ou dans des lieux
potentiellement humides, un dispositif de disjoncteur de fuite à la terre doit être utilisé pour le
branchement de l'équipement à sa source d'alimentation secteur.
6.
à la page 39 et Tableau 6
D A N G E R
D A N G E R
A V E R T I S S E M E N T
à la page 40.
4 Bloc de connexion de sortie tout ou rien (J22)
5 Carte de circuits imprimés E/S
Tableau 2
Français 41
