Bloque conector del
cableado
Acerca de las conexiones del cableado del conducto
Algunos analizadores tienen tres aperturas de conducto NPT hembra de ¾ pulgadas en lugar de las
conexiones de conexión rápida. Estos analizadores cuentan con bloques de conector internos para
la alimentación eléctrica, tres salidas de 4–20 mA, y dos entradas y tres salidas discretas. Consulte
Figura 6.
Los bloques de conector están situados en la placa del circuito de E/S, detrás de la interfaz del
usuario. Utilice una llave Allen para abrir el compartimento.
Utilice una apertura del conducto para el cableado del suministro de alimentación eléctrica. Las otras
dos aperturas del conducto son para el cableado de 4-20 mA y/o el cableado de E/S discretas.
Utilice cable de par trenzado no blindado, de 18 a 14 AWG (de 1,0 a 2,5 mm²) para todo el cableado
excepto para el destinado a la alimentación eléctrica.
Para obtener información sobre las designaciones de los terminales del bloque del conector,
consulte Tabla 2 en la página 65,
Nota: Los bloques del conector se pueden desenchufar del analizador para facilitar la instalación del cableado.
68 Español

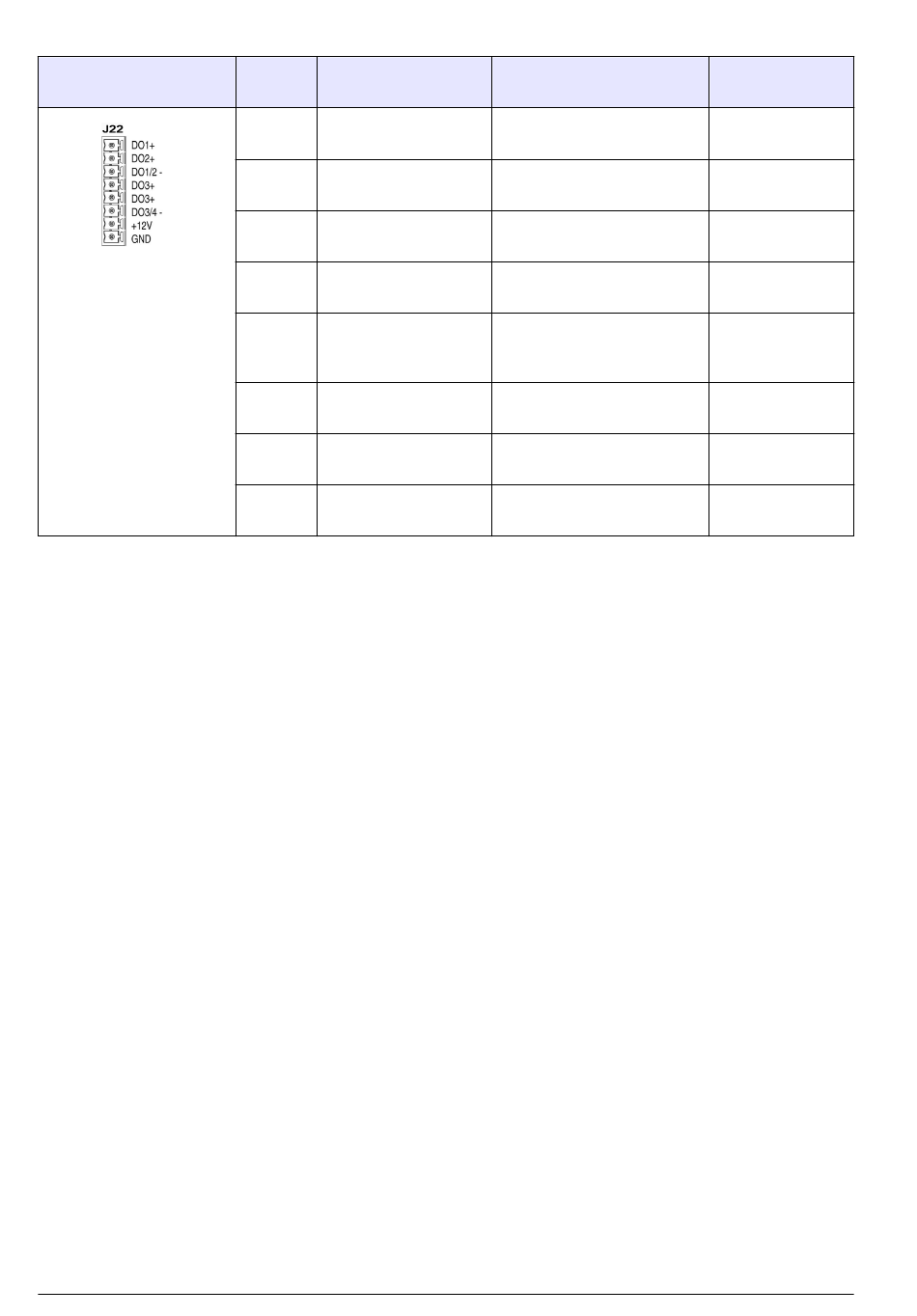

Tabla 6 Bloque conector: salidas discretas
Terminal Descripción
1 Digital output 1 (+)
(Salida digital)
2 Digital output 2 (+)
(Salida digital)
3 Retorno común (–)
4 Digital output 3 (+)
(Salida digital)
5 Digital output 4 (+)
(Salida digital)
6 Retorno común (–)
7 Suministro de energía
+ de 12 VAC
8 Suministro de energía
- de 12 VAC
Tabla 3 en la página 66 y
Valor predeterminado
Alarma de COT
(configurable)
Alarma de conductividad
(configurable)
Retorno común de las
salidas digitales 1 y 2
Alarma de error
(configurable)
Estado de la válvula (inicio
del análisis COT,
configurable)
Retorno común de las
salidas digitales 3 y 4
Suministro de energía de
entrada
Suministro de energía de
entrada
Tabla 6 en la página 68.
Designación de
DO1+
DO2+
DO1/2 –
DO3+
DO4+
DO3/4 –
+12V
GND (Conexión a
tierra)
