5.9 Câblage de commande
Toutes les bornes vers les câbles de commande sont à
l'intérieur du variateur sous le LCP. Pour accéder aux
bornes de commande, ouvrir la porte
(D1h/D2h/D5h/D6h/D7h/D8h) ou retirer le panneau avant
(D3h/D4h).
5.9.1 Passage des câbles de commande
•
Isoler le câblage de commande des composants
haute puissance du variateur.
•
Regrouper tous les fils de commande après les
avoir acheminés
•
Connecter les blindages pour assurer une
immunité électrique optimale.
•
Si le variateur est raccordé à une thermistance,
s'assurer que le câblage de commande de la
thermistance est blindé et renforcé/doublement
isolé. Une tension d'alimentation de 24 V CC est
recommandée.
Connexion du bus de terrain
Les connexions sont faites aux options concernées de la
carte de commande. Pour plus de détails, voir les
instructions sur le bus de terrain concerné. Le câble doit
être fixé et acheminé avec les autres fils de commande
dans l'unité.

5.9.2 Types de bornes de commande

L'Illustration 5.35 présente les connecteurs de variateur
amovibles. Les fonctions des bornes et leurs réglages par
défaut sont résumés dans les tableaux suivants :
Tableau 5.1 – Tableau 5.3.
MG34U504
Manuel d'utilisation

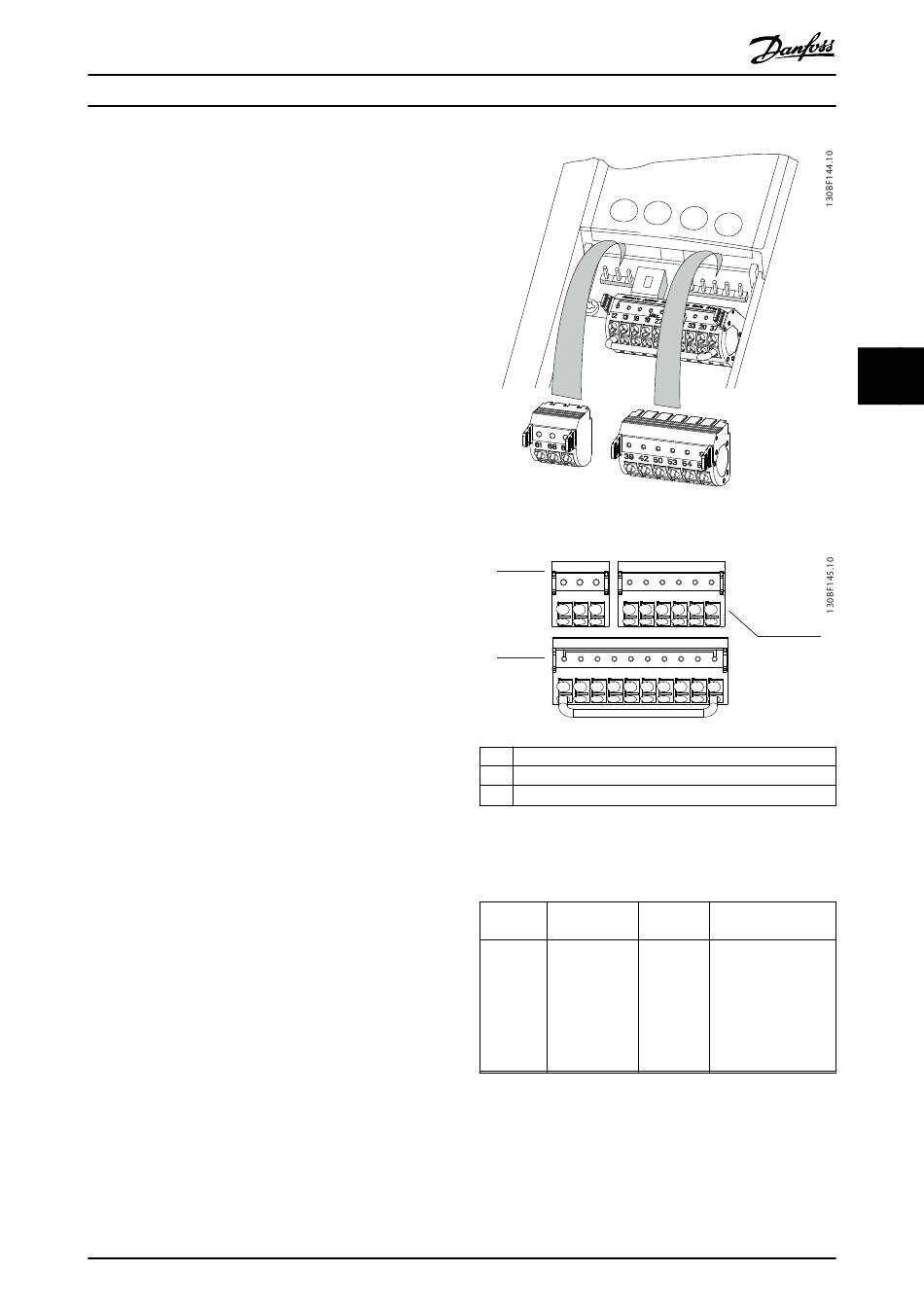

Illustration 5.35 Emplacement des bornes de commande
1
2
1 Bornes de communication série
2 Bornes d'entrée/sortie digitale
3 Bornes d'entrée/sortie analogique
Illustration 5.36 Numéros des bornes situés sur les
connecteurs
Borne
61
Danfoss A/S © 09/2018 Tous droits réservés.
61 68 69 39 42 50 53 54 55
12 13 18 19 27 29 32 33 20 37
Paramètre Réglage
par défaut
– – Filtre RC intégré pour
le blindage des
câbles. UNIQUEMENT
pour la connexion du
blindage en vue de
résoudre des
problèmes de CEM.
5 5
3
Description
65
