Installation mécanique
•
Si la plaque presse-étoupe est une plaque
métallique, percer des orifices d'entrée de câble
dans la plaque à l'aide d'un poinçon pour tôle.
Insérer les raccords de câble dans les orifices. Voir
l'Illustration 4.4.
•
Si la plaque presse-étoupe est en plastique,
perforer les languettes en plastique pour y placer
les câbles. Voir l'Illustration 4.5.
4 4
1
2
1 Orifice d'entrée de câble
2 Plaque presse-étoupe métallique

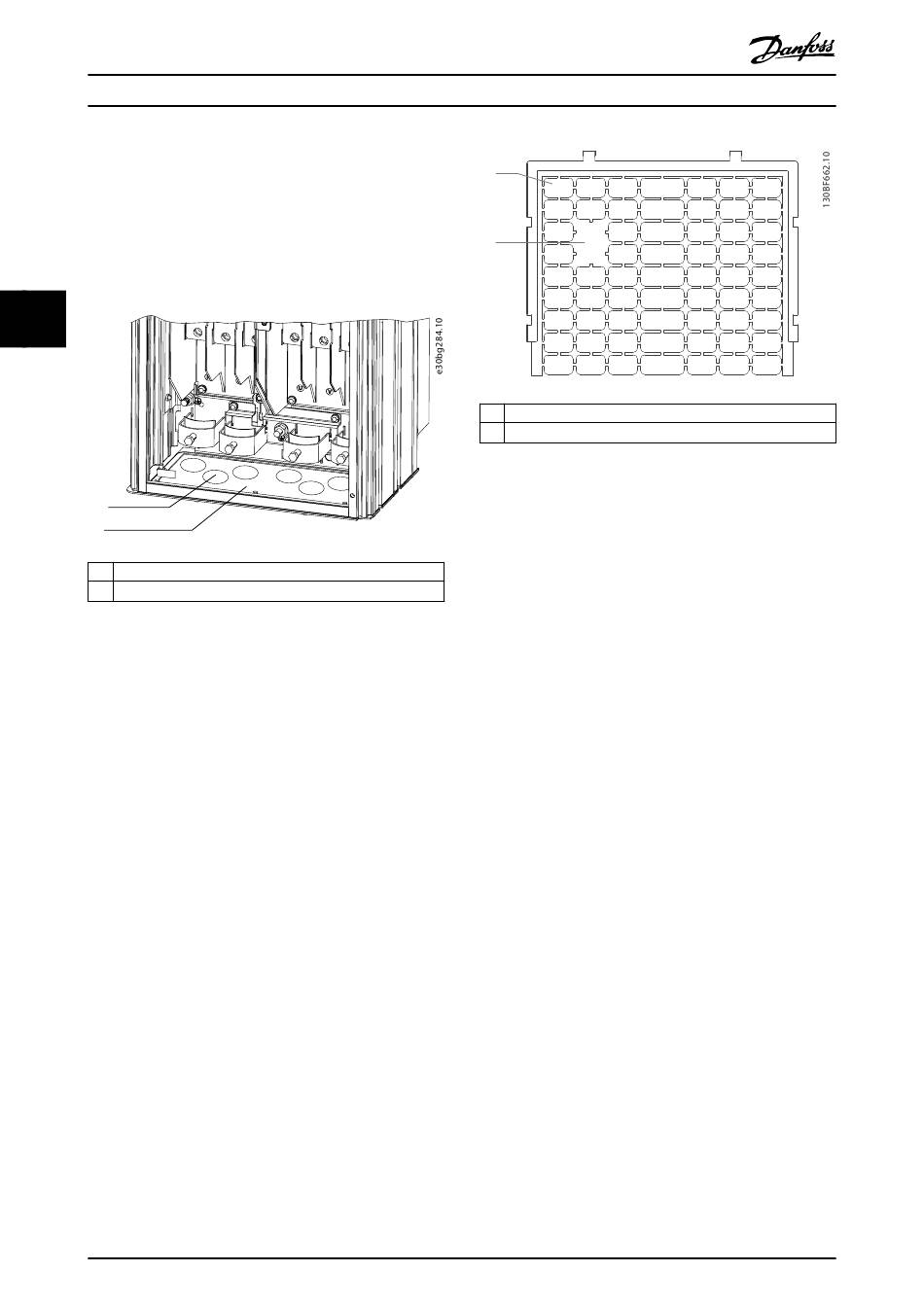

Illustration 4.4 Ouvertures de câble dans la plaque
presse-étoupe en métal
22
®
VLT AutomationDrive FC 302
1
2
1
2
Illustration 4.5 Ouvertures de câble dans la plaque
presse-étoupe en plastique
Fixation du variateur sur le socle
Pour installer un socle standard, procéder comme suit.
Pour installer un kit de socle en option, se reporter aux
instructions fournies avec le kit. Voir l'Illustration 4.6.
1.
2.
3.
4.
Danfoss A/S © 09/2018 Tous droits réservés.
Languettes en plastique
Languettes ôtées pour le passage des câbles
Dévisser 4 vis M5 et retirer le couvercle avant du
socle.
Fixer 2 écrous M10 sur les goujons filetés à
l'arrière du socle, en fixant ce dernier au canal de
ventilation arrière du variateur.
Fixer 2 vis M5 via la bride arrière du socle dans le
support de fixation du socle sur le variateur.
Fixer 4 vis M5 via la bride avant du socle dans les
trous de fixation de la plaque presse-étoupe.
