Exemples de configuration d...
Pour programmer l'arrêt et la limite de couple, raccorder
aux bornes suivantes :
•
Démarrage/arrêt avec la borne 18
(Paramétre 5-10 E.digit.born.18 [8] Démarrage).
•
Arrêt rapide avec la borne 27
(Paramétre 5-12 E.digit.born.27 [2] Lâchage).
•
Sortie de borne 29
(Paramétre 5-02 Mode born.29 [1] Mode borne 29
Sortie et paramétre 5-31 S.digit.born.29 [27] Limite
couple & arrêt).
•
Sortie de relais [0] (Relais 1)
(Paramétre 5-40 Fonction relais [32] Ctrl frein
mécanique).
12 13 18 19 27 29 32
Embrayage
-
24 VCC
externe
+
Branchement frein mécanique

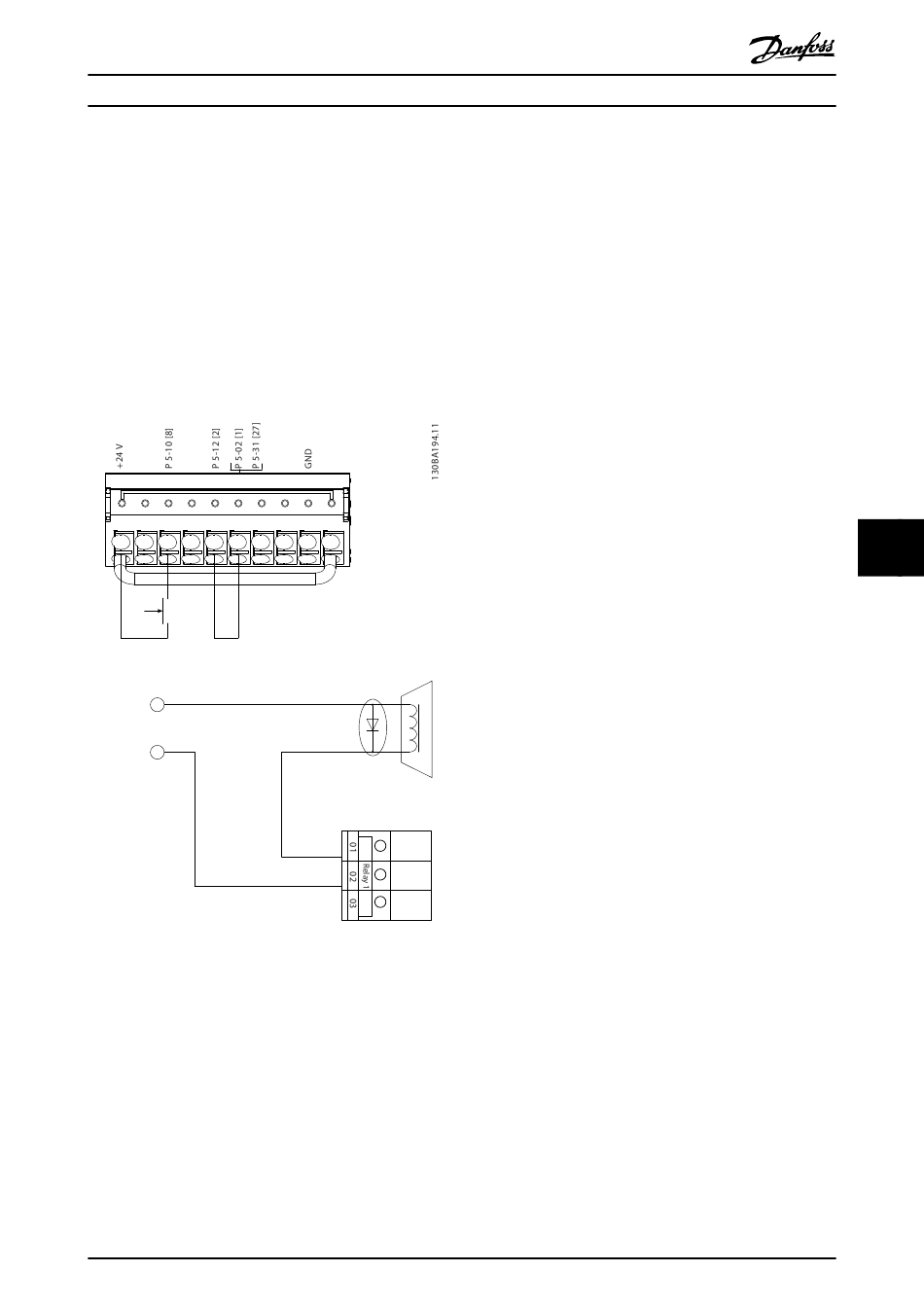

Illustration 8.8 Configuration de câblage pour limite de couple
et d'arrêt
MG34U504
Manuel d'utilisation
33 20 37
I 0.1 Amp
max
P 5-40 [0] [32]
