Installation mécanique
Montage au sol du variateur
Pour fixer le socle au sol (après avoir fixé le variateur au
socle), procéder comme suit.
1. Fixer 4 boulons M10 dans les trous de fixation
situés au bas du socle, en fixant celui-ci au sol.
Voir l'Illustration 4.7.
2. Repositionner le couvercle avant du socle et le
fixer avec 4 vis M5. Voir l'Illustration 4.6.
4 4
3. Faire glisser l'entretoise murale du socle derrière
la bride de montage située sur le haut du
variateur. Voir l'Illustration 4.6.
4. Fixer 2 à 4 boulons M10 dans les trous de fixation
situés sur le haut du variateur, en fixant ce
dernier au mur. Utiliser 1 boulon pour chaque
trou de fixation. Le nombre varie en fonction de
la taille du boîtier. Voir l'Illustration 4.6.
1
2
1 Trous de fixation
2 Bas du socle

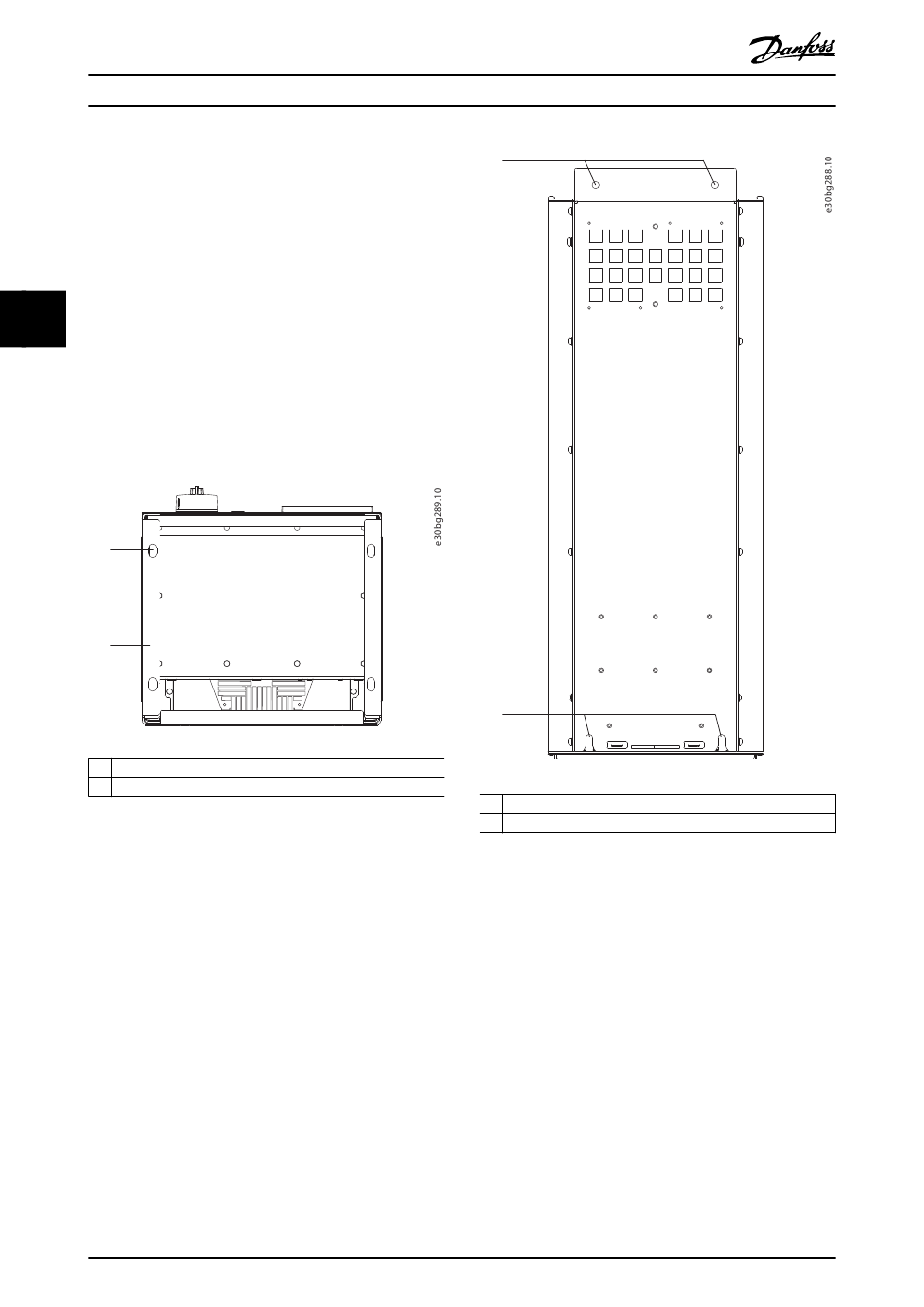

Illustration 4.7 Trous de fixation du socle au sol
Montage mural du variateur
Pour monter un variateur sur un mur, procéder comme
suit. Se reporter à l'Illustration 4.8.
1. Fixer 2 boulons M10 dans le mur dans l'axe des
emplacements de fixation situés au bas du
variateur.
2. Faire glisser les emplacements de fixation sur les
boulons M10.
3. Basculer le variateur contre le mur et fixer le haut
à l'aide de 2 boulons M10 dans les trous de
fixation.
24
®
VLT AutomationDrive FC 302
1
2
1
2
Illustration 4.8 Trous de fixation du variateur au mur
