Exemples de configuration d...
Speed
Start/Stop (18)
Illustration 8.2 Démarrage/Arrêt avec Safe Torque Off
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
8 8
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

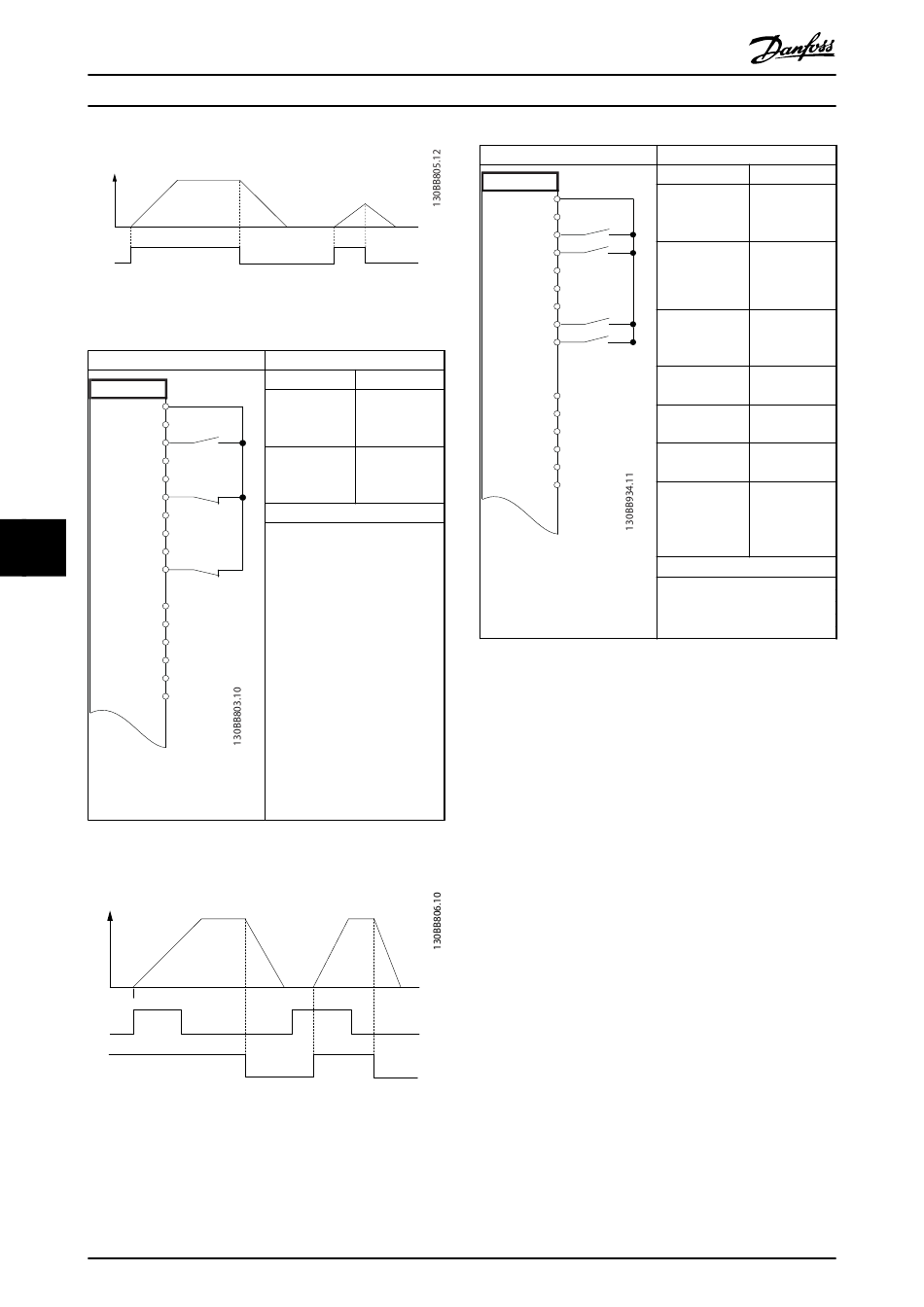

Tableau 8.6 Configurations de câblage pour impulsion de
démarrage/arrêt
Speed
Latched Start (18)
Stop Inverse (27)
Illustration 8.3 Démarrage par impulsion/arrêt
78
®
VLT AutomationDrive FC 302
Paramètres
Fonction Réglage
Paramétre 5-10 [9] Impulsion
Terminal 18 démarrage
Digital Input
Paramétre 5-12 [6] Arrêt NF
Terminal 27
Digital Input
* = valeur par défaut
Remarques/commentaires :
Si le paramétre 5-12 Terminal 27
Digital Input est réglé sur [0]
Inactif, aucun cavalier n'est
requis sur la borne 27.
Danfoss A/S © 09/2018 Tous droits réservés.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
29
D IN
D IN 32
D IN 33
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tableau 8.7 Configurations de câblage pour marche/arrêt avec
inversion et quatre vitesses prédéfinies
Paramètres
Fonction Réglage
Paramétre 5-10 [8] Démarrage
Terminal 18
Digital Input
Paramétre 5-11 [10] Inversion*
E.digit.born.19
Paramétre 5-12 [0] Inactif
Terminal 27
Digital Input
Paramétre 5-14 [16] Réf
E.digit.born.32 prédéfinie bit 0
Paramétre 5-15 [17] Réf
E.digit.born.33 prédéfinie bit 1
Paramétre 3-10
Réf.prédéfinie
Réf.prédéfinie 0 25%
Réf.prédéfinie 1 50%
Réf.prédéfinie 2 75%
Réf.prédéfinie 3 100%
* = valeur par défaut
Remarques/commentaires :
