9.7.2 Welche Reparaturarbeiten dürfen
ausgeführt werden
9.7.3 Hydraulikgehäuse wechseln

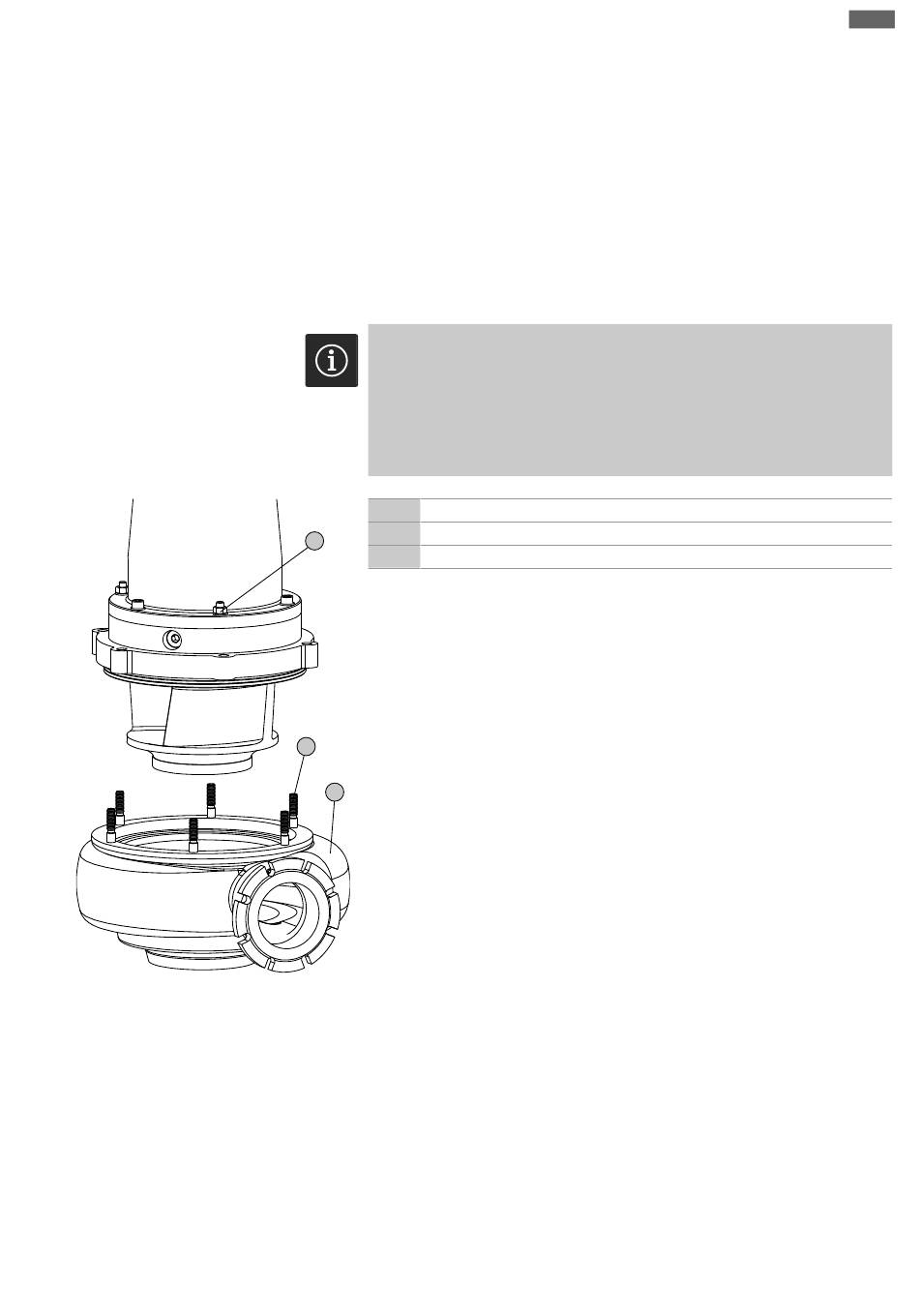

Fig. 26: Hydraulikgehäuse wechseln
Einbau- und Betriebsanleitung Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID
Instandhaltung
aufwand lösen. Wenn sich die Schraubensicherung nicht löst, muss die Verbindung auf
ca. 300 °C (572 °F) erhitzt werden. Bauteile nach der Demontage gründlich reinigen.
Mechanische Schraubensicherung
Die mechanische Schraubensicherung besteht aus zwei Nord-Lock Keilsicherungs-
scheiben. Die Sicherung der Schraubverbindung erfolgt hierbei durch die Klemmkraft.
Die Nord-Lock Schraubensicherung darf nur mit Geomet-beschichteten Schrauben der
Festigkeitsklasse 10.9 verwendet werden. Die Verwendung mit rostfreien Schrauben
ist verboten!
▪ Hydraulikgehäuse wechseln.
▪ SOLID G- und Q-Laufrad: Saugstutzen nachstellen.
GEFAHR
Demontage des Laufrads ist verboten!
In Abhängigkeit des Laufraddurchmessers muss für die Demontage des Hydraulikge-
häuses bei einigen Pumpen das Laufrad demontiert werden. Vor allen Arbeiten prü-
fen, ob eine Demontage des Laufrads notwendig ist. Wenn ja, Kundendienst ver-
ständigen! Die Demontage des Laufrads muss der Kundendienst oder eine autori-
sierte Fachwerkstatt ausführen.
1 Sechskantmuttern zur Befestigung Motor/Hydraulik
2 Hydraulikgehäuse
1
3 Gewindebolzen
‡
Hebemittel mit ausreichender Tragfähigkeit ist vorhanden.
‡
Schutzausrüstung ist angelegt.
‡
Neues Hydraulikgehäuse steht bereit.
‡
Laufrad muss nicht demontiert werden!
1. Hebemittel mit entsprechendem Anschlagmittel am Anschlagpunkt der Pumpe an-
schlagen.
2. Pumpe vertikal abstellen.
3
VORSICHT! Wenn die Pumpe zu schnell abgestellt wird, kann das Hydraulikge-
häuse am Saugstutzen beschädigt werden. Pumpe langsam auf dem Saugstut-
2 zen abstellen!
HINWEIS! Wenn die Pumpe nicht eben auf dem Saugstutzen abgestellt werden
kann, entsprechende Ausgleichsplatten unterlegen. Damit der Motor problem-
los abgehoben werden kann, muss die Pumpe lotrecht stehen.
3. Position Motor/Hydraulik am Gehäuse kennzeichnen.
4. Sechskantmuttern am Hydraulikgehäuse lösen und abdrehen.
5. Motor langsam anheben und von den Gewindebolzen ziehen.
VORSICHT! Motor lotrecht anheben und nicht verkanten! Beim Verkanten wer-
den die Gewindebolzen beschädigt!
6. Motor über das neue Hydraulikgehäuse schwenken.
7. Motor langsam ablassen. Darauf achten, dass die Kennzeichnung Motor/Hydraulik
übereinstimmt und die Gewindebolzen exakt in die Bohrungen einfädeln.
8. Sechskantmuttern aufdrehen und Motor mit Hydraulik fest verbinden. HIN-
WEIS! Angaben zu den Anzugsdrehmomenten im Anhang beachten!
▶ Hydraulikgehäuse gewechselt. Pumpe kann wieder eingebaut werden.
WARNUNG! Wenn die Pumpe zwischengelagert und das Hebemittel demontiert wird,
Pumpe gegen Umfallen und Wegrutschen sichern!
