Wilo T 12 Notice De Montage Et De Mise En Service page 143

2
1

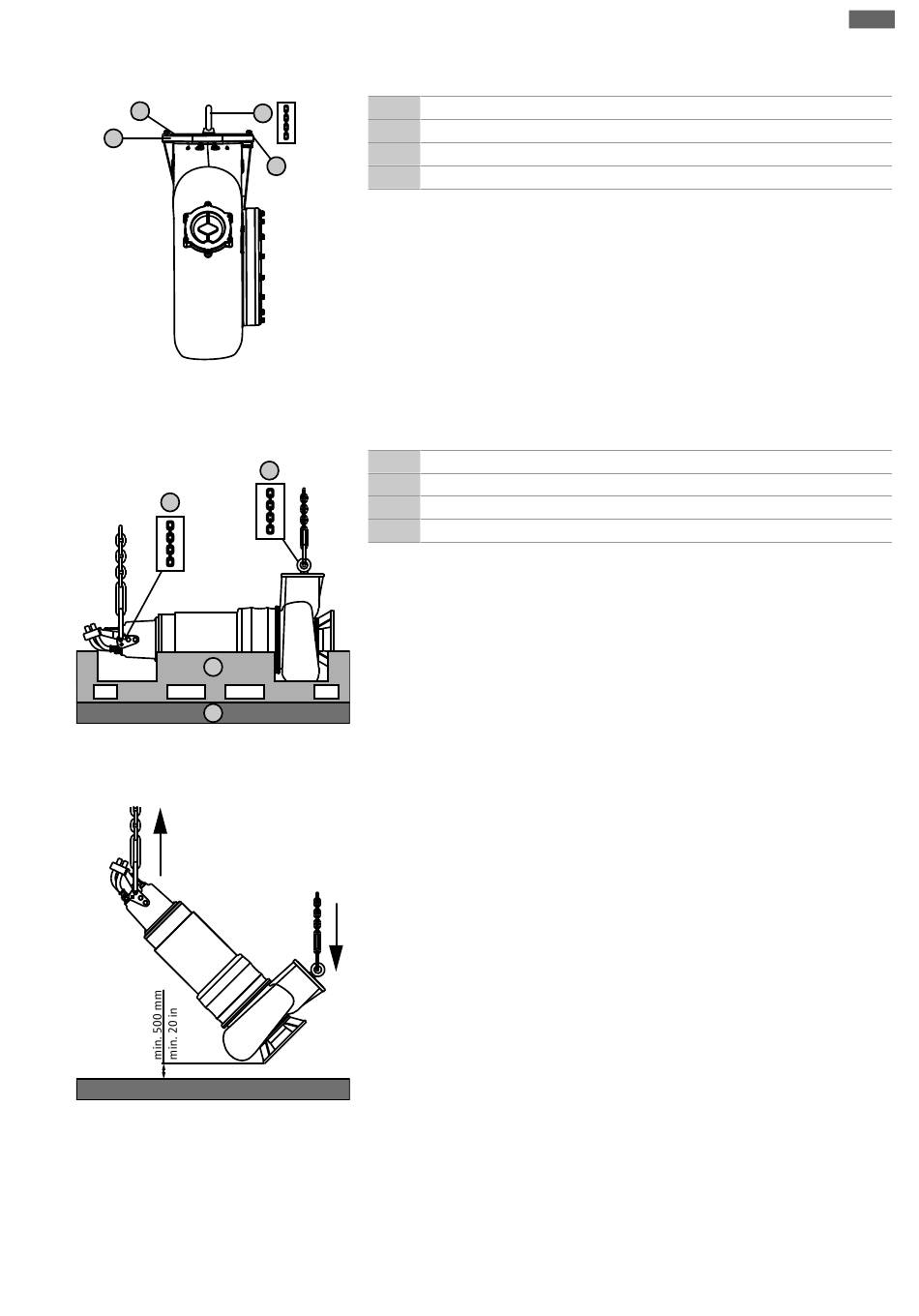

Fig. 4: Monter le point d'élingage
4
2x
2
1
Fig. 5: Déchargement de la pompe : préparation
Fig. 6: Déchargement de la pompe : orientation
Notice de montage et de mise en service Wilo Motor T 12 ... 72 + EMU FA, Rexa SUPRA, Rexa SOLID
Montage et raccordement électrique
Monter le point d'élingage (à fournir par le client) sur la bride de refoulement
1 Raccord côté refoulement
4
2 Traverse de charge
3 Fixation traverse de charge/raccord côté refoulement
3
4 Point d'élingage pour charge d'angle jusqu'à 90°
‡
Traverse de charge dont la charge admissible permet la fixation du point d'élingage
‡
Point d'élingage pour charge d'angle jusqu'à 90° (par ex. type « Theipa »)
‡
Matériel de fixation pour traverse de charge
1. Placer la traverse de charge sur le raccord côté refoulement et la fixer à deux trous
opposés.
2. Fixer le point d'élingage sur la traverse de charge.
▶ Point d'élingage monté, pompe préparée pour élingage.
Travaux préparatoires
1 Surface
3
2 Châssis de transport
3 Point d'élingage hydraulique
4 Point d'élingage moteur
‡
Le châssis de transport repose à l'horizontale sur un sol stable.
‡
2 instruments de levage avec charge admissible suffisante à disposition.
‡
Nombre suffisant d'accessoires d'élingage homologués à disposition.
1. Accrocher le 1er instrument de levage sur le point d'élingage de l'hydraulique.
2. Accrocher le 2e instrument de levage sur les points d'élingage du moteur.
▶ Pompe prête à être soulevée et orientée.
Soulever et orienter la pompe
‡
Travaux préparatoires terminés.
‡
Conditions atmosphériques satisfaisantes pour le déchargement.
1. Soulever lentement la pompe avec les deux instruments de levage. ATTEN-
TION ! Veiller à ce que la pompe reste en position horizontale !
2. Retirer le châssis de transport.
3. Amener lentement la pompe en position verticale à l'aide des deux instruments de
levage. ATTENTION ! Veiller à ce que les parties du corps ne touchent pas le sol.
Des charges ponctuelles élevées endommagent les pièces du corps.
4. Une fois la pompe en position verticale, retirer les accessoires d'élingage de l'hy-
draulique.
▶ Pompe alignée et prête pour la pose.
fr
143
