Dépose De La Lame De Coupe; Contrôle Et Affûtage De La Lame - Toro 30385 Notice D'utilisation

Ne pas tenter de redresser une lame tordue et ne jamais
souder une lame cassée ou fendue. Toujours remplacer
une lame endommagée par une lame neuve pour garantir
la conformité du produit aux normes de sécurité.
1. Relever l'unité de coupe au maximum, couper le
moteur et serrer le frein de stationnement.
2. Enlever les goupilles fendues et les axes de chape qui
fixent les pattes de hauteur de coupe à l'arrière de
l'unité.
3. Tourner l'avant de l'unité vers le haut et introduire la
tige de verrouillage dans le trou avant (position de
service) de la plaque de verrouillage.
4. Saisir l'extrémité de la lame avec un chiffon ou un gant
épais. Enlever le boulon, la rondelle belleville et la
lame de l'axe de pivot.
5. Installer la lame, bord relevé vers le haut et vers l'unité
de coupe, avec la rondelle belleville et le boulon. Serrer
le boulon à 115–149 Nm.
CONTROLE ET AFFUTAGE DE LA
LAME
(Flg. 19–20)
1. Relever l'unité de coupe au maximum, couper le
moteur et serrer le frein de stationnement.
2. Enlever les goupilles fendues et les axes de chape qui
fixent les pattes de hauteur de coupe à l'arrière de
l'unité.
3. Tourner l'avant de l'unité vers le haut et introduire la
tige de verrouillage dans le trou avant (position de
service) de la plaque de verrouillage.
4. Examiner attentivement les extrémités tranchantes de la
lame, en particulier au point de jonction de la partie
plate et de la partie recourbée (Fig. 19-A). Le sable et
les matériaux abrasifs peuvent user le métal qui relie
ces deux parties de la lame, aussi vérifier l'état de cette
dernière avant d'utiliser la machine. Remplacer la lame
si elle semble usée (Fig. 19-B) (se reporter à la section
"Dépose de la lame de coupe").
ATTENTION
PROTOTYPE

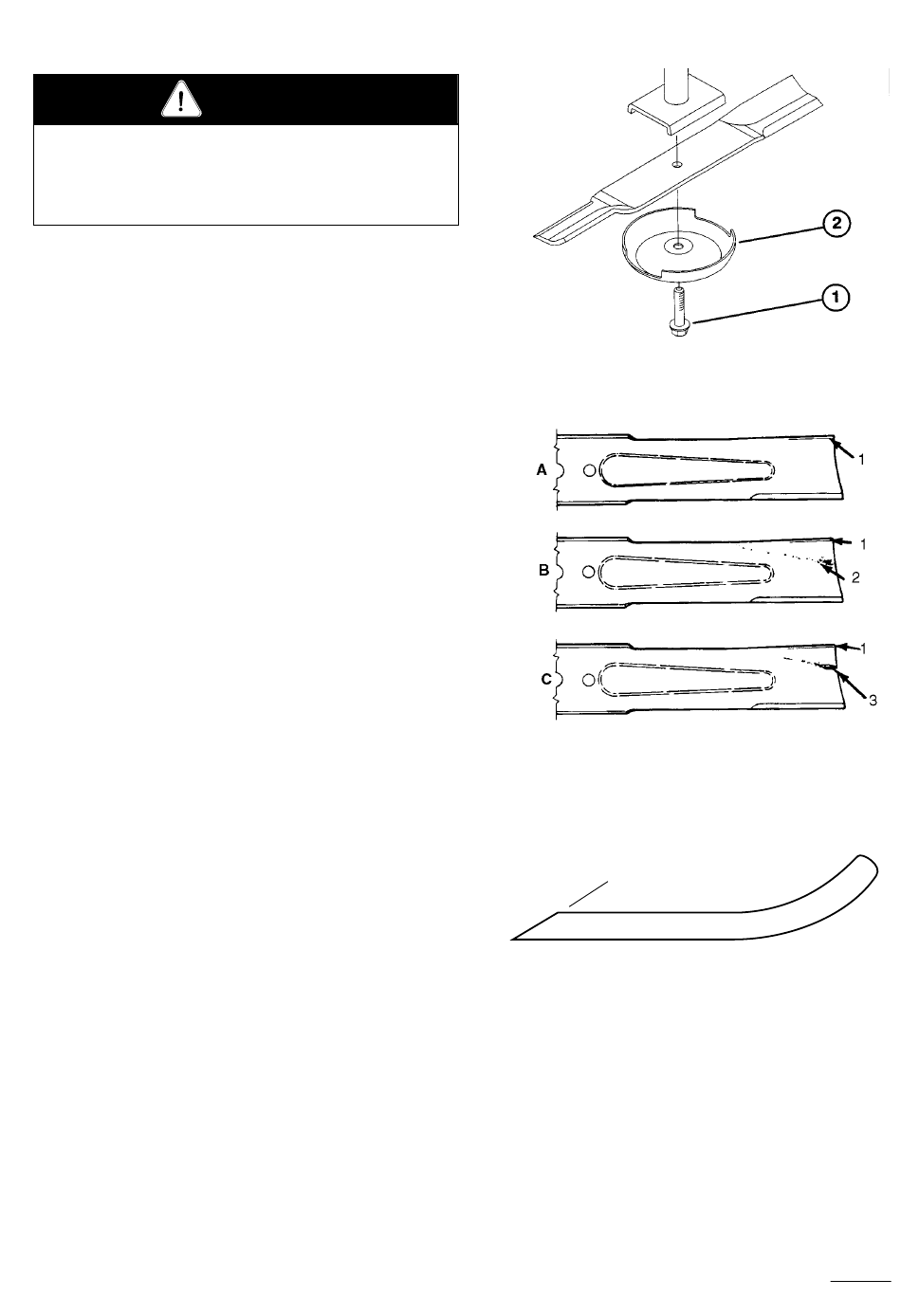

Figure 18
1. Boulon de lame
2. Rondelle Belleville
Figure 19
1. Bord relevé
2. Usure
3. Formation d'une fente
1
Figure 20
1. Affûter à cet angle seulement
2. Vue d'extrémité
2
2
19
