Avant l'utilisation

CONTROLE DU LUBRIFIANT DU
BOITIER D'ENGRENAGES
Le boîtier d'engrenages est conçu pour fonctionner avec de
l'huile pour engrenages de viscosité SAE 80-90. A la
livraison, le boîtier d'engrenages contient de l'huile, mais il
est recommandé de contrôler le niveau avant d'utiliser l'unité
de coupe.
1. Garer la machine et l'unité de coupe sur une surface
horizontale.
2. Enlever le bouchon de contrôle sur le côté du boîtier
d'engrenages et vérifier que le niveau d'huile atteint
bien la base du trou. Si le niveau est bas, enlever le
bouchon de remplissage en haut du boîtier et faire
l'appoint jusqu'à ce que le niveau atteigne la base du
trou latéral.
REGLAGE DE LA HAUTEUR DE
COUPE
(Fig. 2–5)
La hauteur de coupe est réglable de 2,5 à 12,7 cm par
incréments de 2,5 cm.
1 Mettre le moteur en marche et relever l'unité de coupe.
Arrêter le moteur quand l'unité de coupe est relevée.
2. Enlever les goupilles des bras pivotants et faire
coulisser l'ensemble roue pivotante vers le haut ou vers
le bas.
3. Introduire la goupille dans le bras pivotant et dans la
rainure de l'axe de pivot pour obtenir la hauteur de
coupe voulue.
4. Enlever la goupille fendue et l'axe de chape qui fixent
les pattes de hauteur de coupe à l'unité arrière.
5. Monter les pattes sur le trou de hauteur de coupe
voulue avec l'axe de chape et la goupille fendue.
6. Avec la hauteur de coupe de 2,5 cm, monter les patins,
les rouleaux et les roues latérales dans les trous
supérieurs.
REGLAGE DES PATINS
Les patins doivent être montés dans les trous supérieurs pour
les hauteurs de coupe de 2,5 cm et 3,8 cm et dans les trous
(Fig. 1)
PROTOTYPE
(Fig. 4)

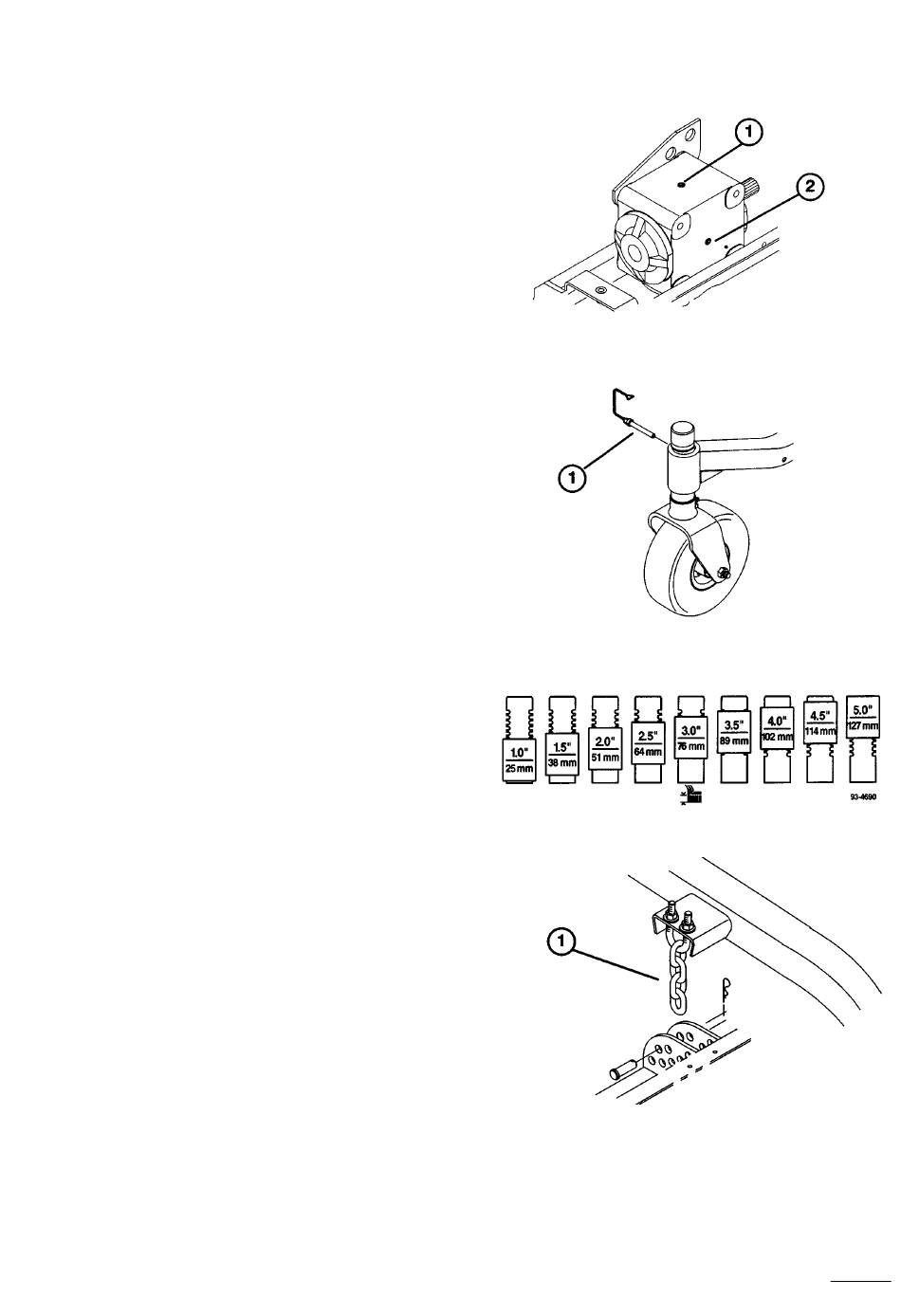

Figure 1
1. Bouchon de remplissage
2. Bouchon de contrôle
Figure 2
1. Goupille
Figure 3
Figure 4
1. Chaîne de hauteur de coupe
