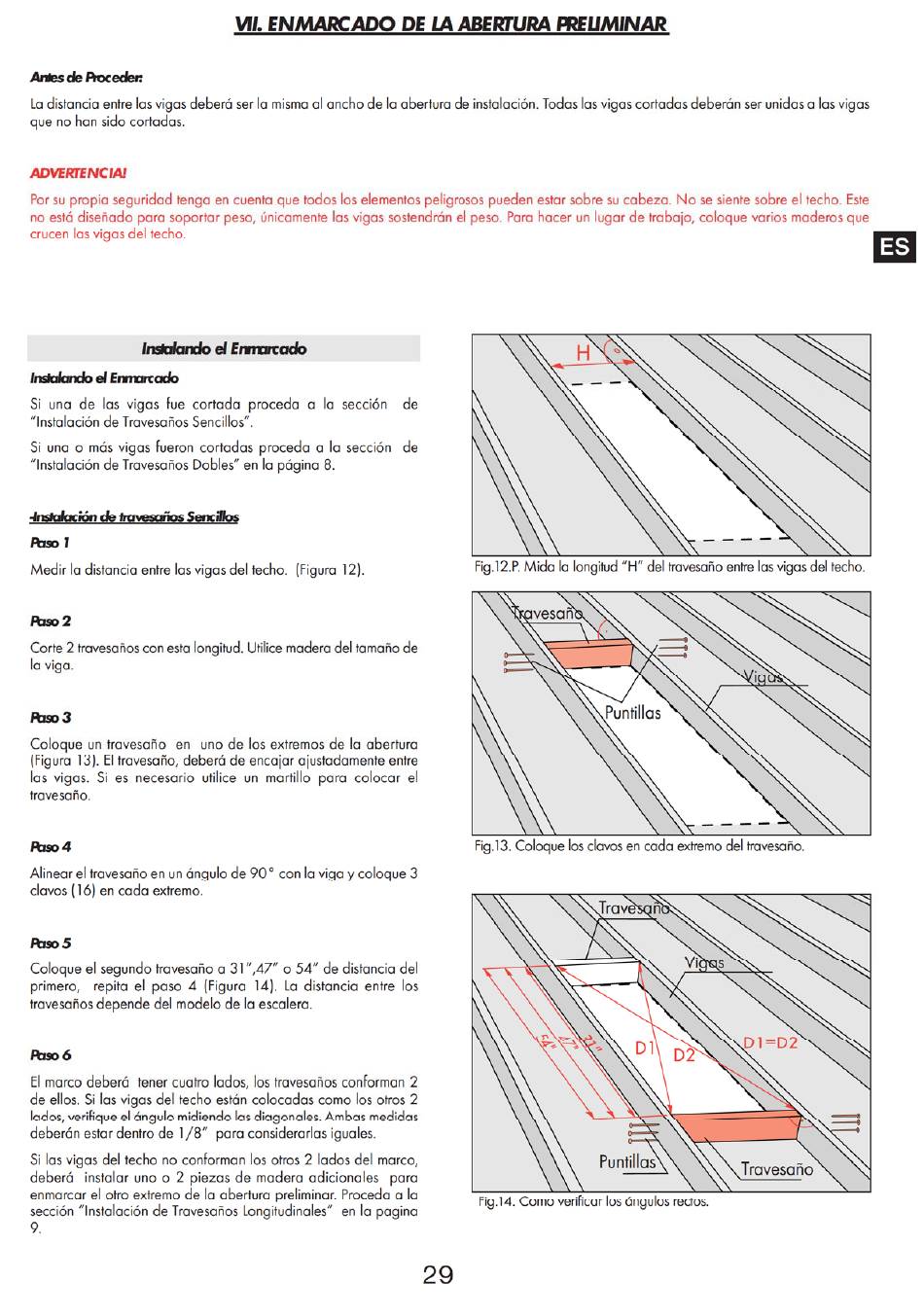

fakro LWS-M Manuel D'installation page 29

A'±s hocedec
Ladistancia entrelasvigasdeberåserla misma al anchode laaberturade instalaciön. Todaslasvigascortadosdeberånserunidasa lasvigas
que no hanSidocortadas.
AD'ÆTENCIA!
Porsupropiaseguridadtengaencuentaquetodosloselementos peligrosos puedenestarsobresucabeza.No sesientesobreel techo.Este
no estådisehadopara soportarpeso,ünicamente lasvigassostendrån el peso.Parahacerunlugarde trabaio,coloquevariosmaderosque
crucen lasvigas del techo.
el Emuta±
Si una de las vigas fue cortada proceda a la secci6n de
"Instalaciön de Travesaöos Sencillos"
Si una o mésvigas fueron cortados proceda a la secci6n de
"Instalaciön de Travesaöos D obles"en la pågina8.
Medir la distancia entrelasvigasdel techo. (Figura12).
2
Corte2 travesaöos c onestalongitud. U tilicemaderadeltamaöo de
la visa.
3
Coloqueun travesaäo en uno de los extremosde la abertura
(Figura13).Eltravesaöo, d eberåde encaiaraiustadamente entre
las vigas. Si es necesario utilice un martillo para colocar el
travesaöo.
4
Alinearel travesaöo enunéngulode 900 con laviga y coloque3
clavos ( 6) en cada extremo.
5
Coloqueel segundotravesafio a 31",47" 0 54" de distanciadel
primero, repita el paso 4 (Figura 14). La distancia entre los
s travesaho dependedelmodelode la escalera.
6
El marco deberå tener cuatro lados, los travesafiosconforman 2
de ellos.Si lasvigasdel techoeståncolocadascomolosotros2
lados, v erifique eléngulomidiendolasdiagonales. Ambasmedidas
deber6nestardentrode 1/8" paraconsiderarlas iguales.
Si lasvigasdel techono conformanlos Otros 2 ladosdel marco,
deberå instalar uno 0 2 piezas de madera adicionales para
enmarcarel Otroextremode la aberturapreliminar. P rocedaa la
secciön"Instalaciön de Travesaöos L ongitudinales" en la pagina
9.
W. ENMARCADO
el
DE LA ABERTURA REUMINAR
Fig. 1 2.P. Mida la longitud "H" deltravesaöo e ntre lasvigasdeltecho.
vesan
Fig. 1 3.ColoqueIOS clavosen cada extremodel travesaöo.
Fig. 1 4.Comoverificar l osångulos rectos.
29
Puntillas
Trave n
Vi
s
Dl=D2
D2
Puntillas
Travesafio
ES
