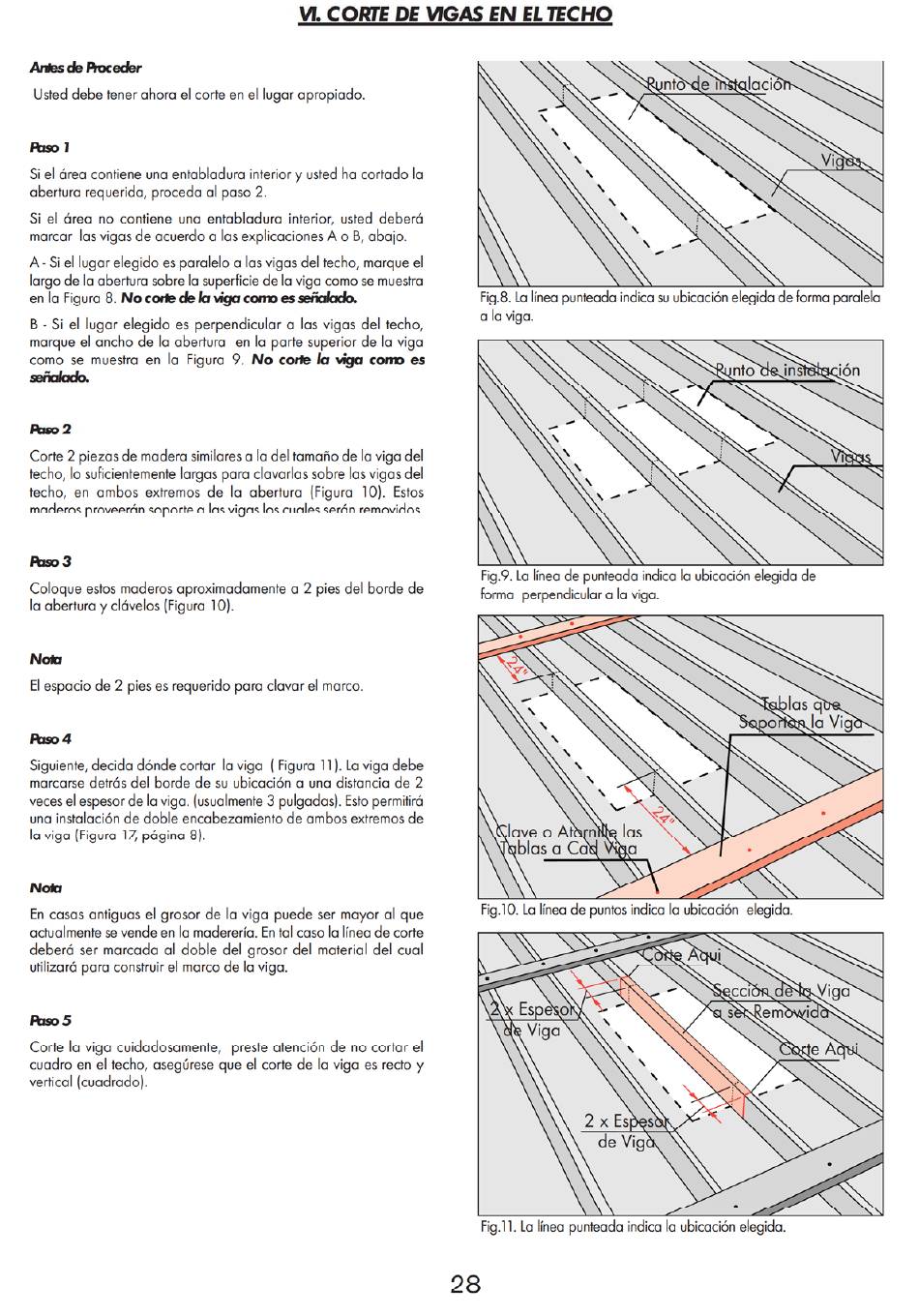

fakro LWS-M Manuel D'installation page 28
A'*s
hoceder
Usteddebe tener ahora el corte en el lugar apropiado.
Siel dreacontieneunaentabladura interiory ustedhacortadola
aberturarequerida, p rocedaal paso2.
Si el drea no contiene una entabladura interior, usted deberå
marcar lasvigasde acuerdoa lasexplicaciones A o B,abaio.
A- Si el lugar elegido esparalelo a lasvigas del techo, marque el
largode laaberturasobrela superficie de laviga comosemuestra
enla Figura8. No cote
h iga
B - Si el lugar elegido es perpendicular a las vigas del techo,
marqueel anchode la abertura en la parte superiorde la viga
como se muestraen la Figura 9. No cor± la '.Oa cono es
2
Corte2 piezasde maderasimilares a la deltamaöode lavigadel
techo,10suficientemente largaspara clavarlassobrelasvigasdel
techo, en ambos extremosde la abertura (Figura 10). Estos
maderos proveer6n soportea lasvigasloscualesser6nremovidos.
3
Coloqueestosmaderos aproximadamente a 2 piesdel bordede
la aberturay clåvelos(Figura10).
Elespaciode 2 pieses requeridopara clavarel marco.
4
Siguiente, decidadondecortar la viga ( Figura11). Lavigadebe
marcarse detrås del borde de su ubicaci6n a una distancia de 2
veces el espesor d ela viga.(usualmente 3 pulgadas). E sto permitiré
una instalaci6n de doble encabezamiento
la viga (Figura 17,pégina 8).
Encasasantiguasel grosor de la viga puedeser mayoral que
actualmente se vende en la madereria. En tal caso la linea de corte
deberå ser marcada al doble del grosor del material del cual
utilizaråpara construir e l marcode la viga.
5
Cortela viga cuidadosamente,presteatenciénde no cortar el
cuadro en el techo, asegüreseque el corte de la viga es recto y
vertical (cuadrado).
W. CORTE
DE MGAS
es
de ambos extremos de
28
EN EL TECHO
Fig.8. L alineapunteada indica suubicaciön elegida deformaparalela
a la viga.
Fig.9.Lalineade punteadaindica la ubicaciénelegida de
forma perpendicular a la viga.
lave o At
n
las
blas a Ca
a
Fig. 1 0.Lalineade puntosindica la ubicacién elegida.
Es e o
Viga
e Vig
Fig. 1 1. L alineapunteada indicala ubicaci6n elegida.
lacio
n to
Vi
ins
nto
las q
la Vig
o
Viga
CCI
s
em
i6n
