Principe de fonctionnement :
Le système de registre de mélange est composé de 3 registres équipés de moteurs 24V variable en
fonction d'un signal externe 0-10V.Une sonde de qualité d'air est à installer sur l'air extrait ou en am-
biance et à raccordé au régulateur. Elle mesure en permanence le taux de CO2 contenu dans l'air ex-
trait, la régulation envoie un signal proportionnel aux servomoteurs des registres pour les ouvrir plus ou
moins en fonction de la qualité d'air intérieur.

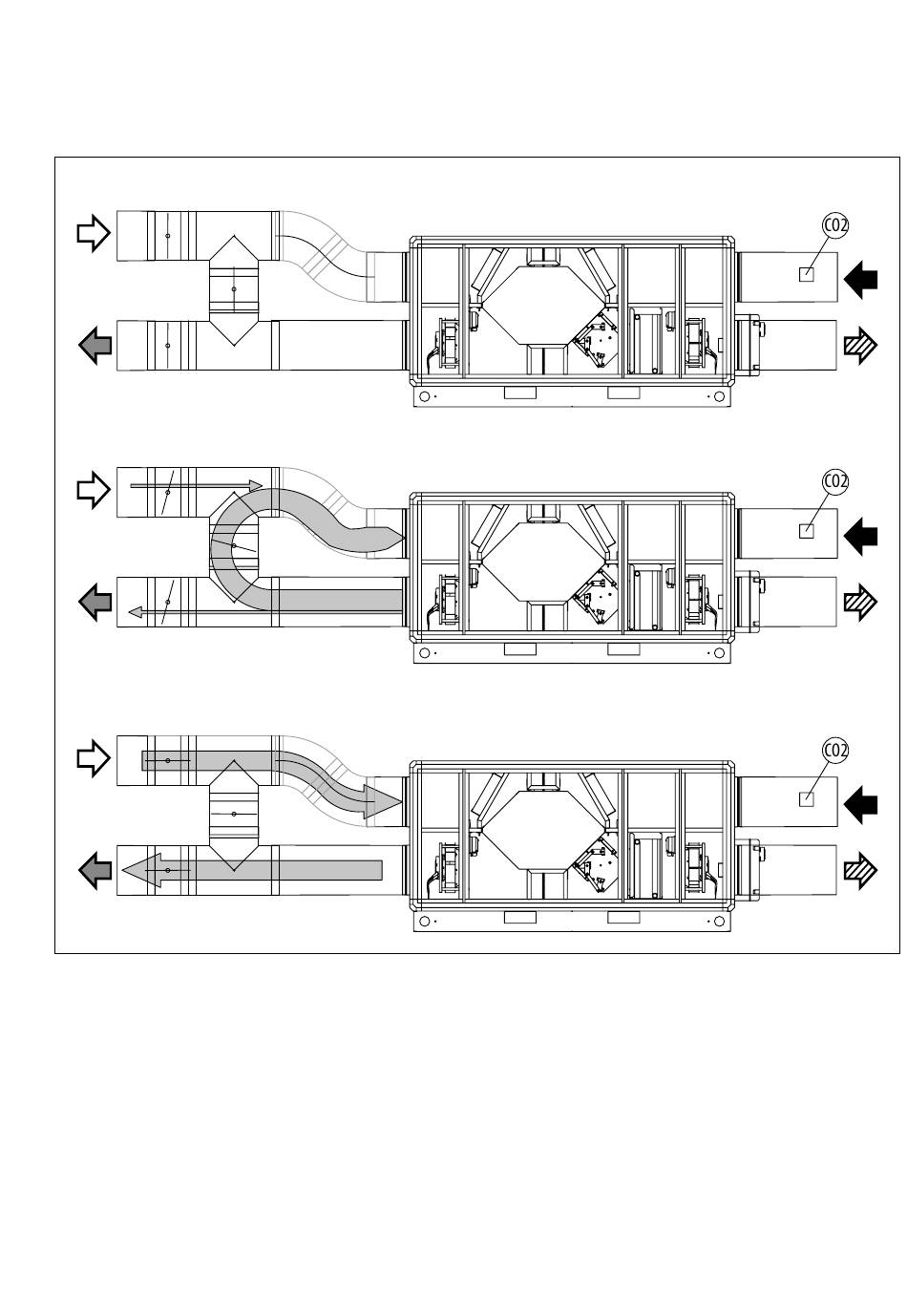

Unité à l'arrêt (protection antigel, arrêt système,...)
Unité en fonctionnement taux de CO2 faible
Système en fonctionnement air neuf proportionnel au taux de CO2 (niveau élevé de CO2)
7.11 Registre de recyclage
Le caisson de recyclage est utilisé lorsqu'on désire recycler l'air extrait sur une plage horaire de non
occupation, pour permettre par exemple une montée en température du local.
Principe de fonctionnement :
Le système de registre de recyclage est composé de 3 registres équipés de moteur tout ou rien à ressort
de rappel.
Une programmation horaire des heures de recyclages est réalisée depuis la télécommande (3 créneaux
possibles).
Pendant la période programmée, le système de recyclage maintient fermés les registres extérieurs et
ouvert le registre de recyclage.
Les ventilateurs fonctionnent au débit programmé pour la grande vitesse (nominale) en mode CAV, au
m³/h max en VAV, à la consigne de pression en COP.
