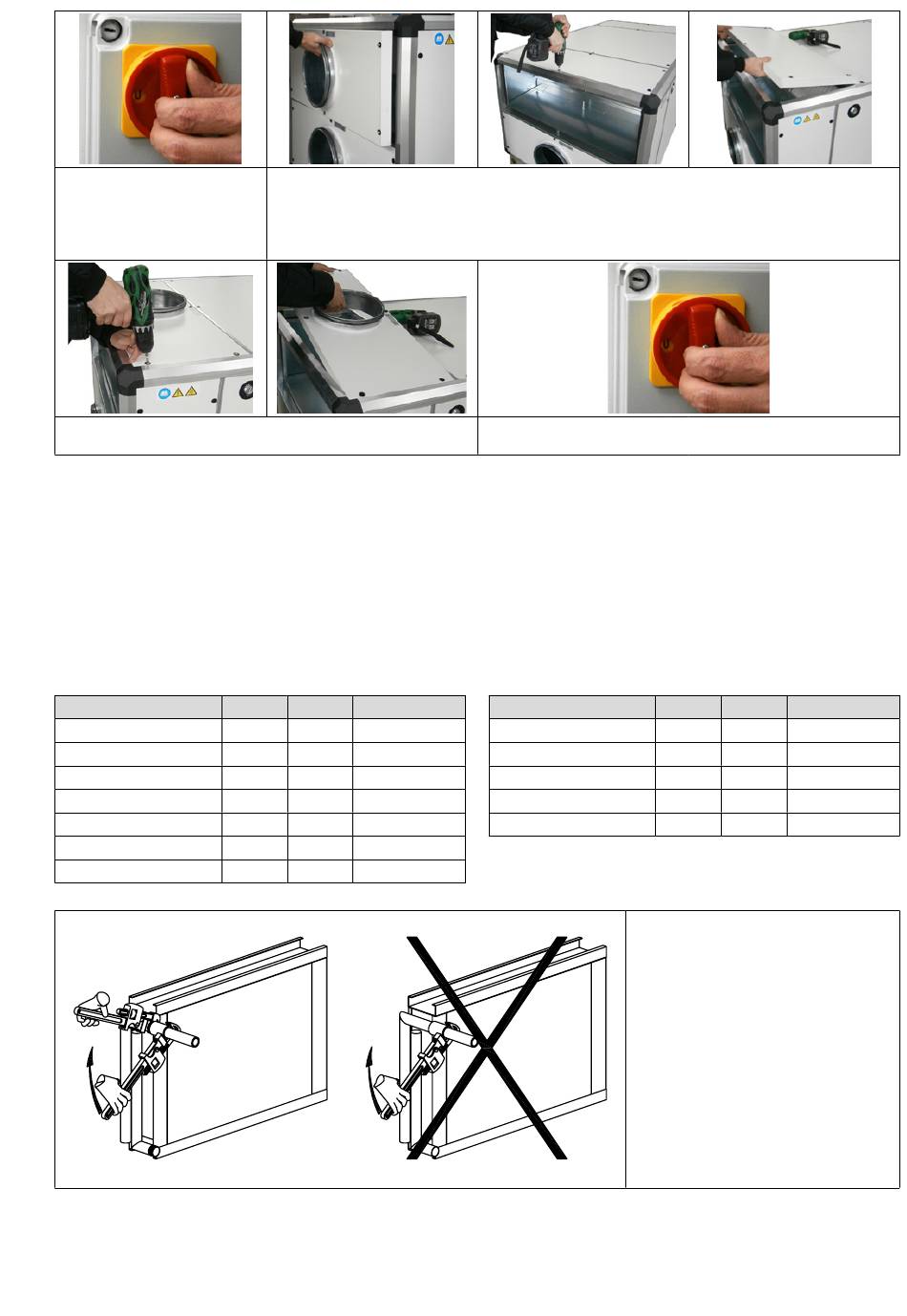

Couper l'alimentation
électrique sur
l'interrupteur sectionneur
et éventuellement au
disjoncteur
Effectuer le changement de position des panneaux
Refixer les panneaux
4.
RACCORDEMENT HYDRAULIQUE
4.1 Raccordement des batteries à eau
Les caractéristiques hydrauliques de la centrale sont spécifiques à votre installation et sont déterminées
par la sélection informatique : Perte de charge sur l'eau / Débit d'eau. Se reporter à la sélection pour di-
mensionner le réseau, les accessoires, la pompe...
Le raccordement de la tuyauterie à la batterie ne doit pas lui imposer de contraintes mécaniques, vibra-
toires, ou thermiques (dilatation). Les batteries sont livrées filetées en bout.
Unités verticales
07 V
11 V
16 V
25 V
32 V
43 V
56 V
Le raccordement des batteries au réseau se fait à l'extérieur de l'unité. Respecter le sens d'entrée et de
sortie d'eau.
Rangs
Tubes
Connexions
4
P60
1/2" PGAS
4
P60
3/4" PGAS
4
P3012
3/4 " PGAS
4
P60
3/4" PGAS
3
P60
1" PGAS
3
P60
1" PGAS
3
P60
1 1/4 " PGAS
Démonter les panneaux
Tourner l'interrupteur de proximité pour autoriser
l'alimentation électrique
Unités horizontales
07 H
11 H
16 H
23 H
34 H
Pendant le serrage sur le filetage
de la batterie, maintenir la tubulure
à contre-sens, par exemple à l'aide
d'une clé à griffes, pour éviter que
les tubes soient endommagés par la
torsion.
20/100
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
Rangs
Tubes
Connexions
2
P40
1/2 " PGAS
4
P60
3/4 " PGAS
4
P3012
3/4 " PGAS
4
P60
3/4 " PGAS
2
P40
3/4 " PGAS
