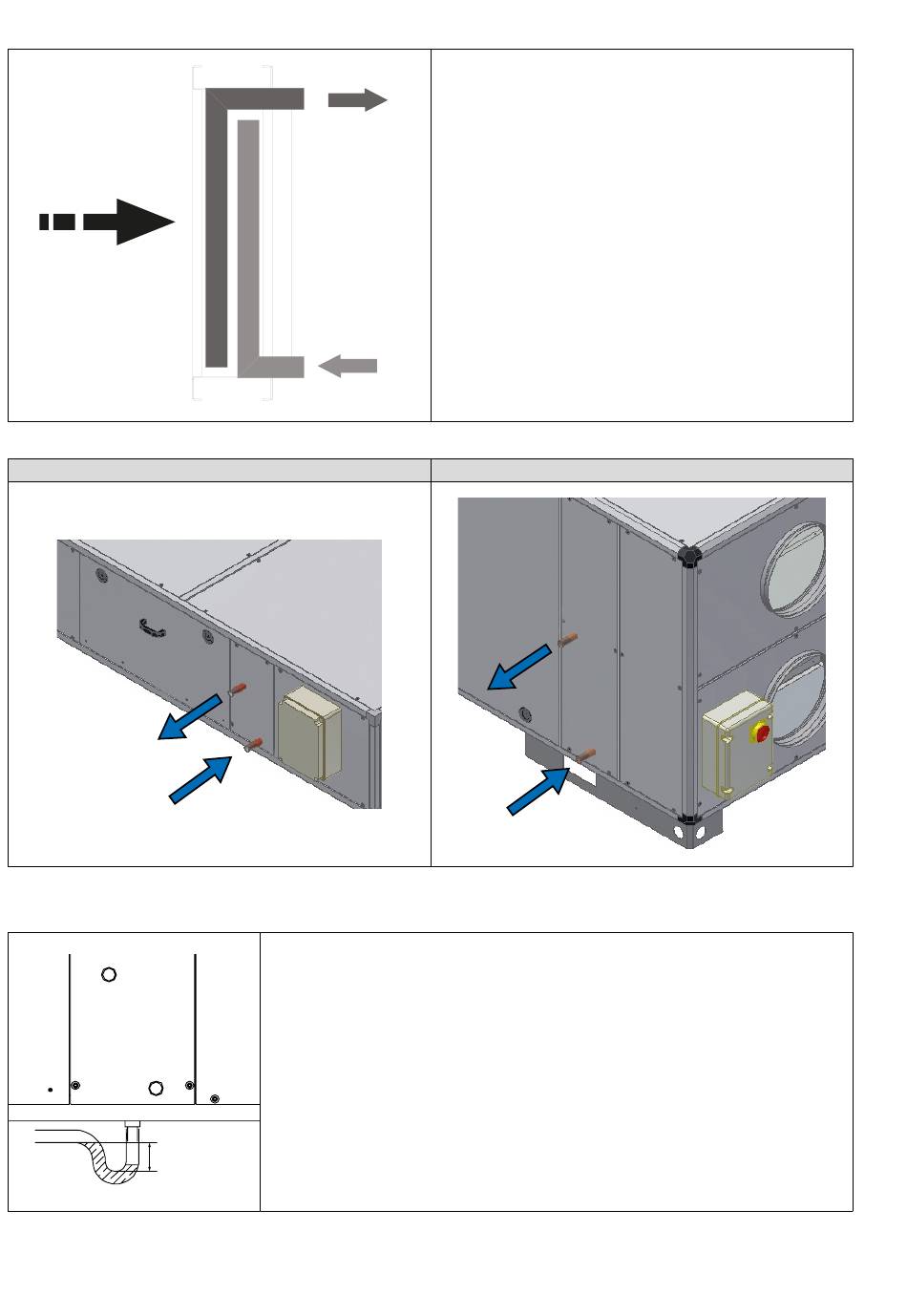

Principe de raccordement des batteries à eau
Sens de l'air
EXEMPLE : CAD HR BASIC HD
Évacuation des condensats (échangeur et batterie à eau réversible ER)
H (mm)
Sens de l'eau
SORTIE
ENTRÉE
L'échangeur et la batterie eau réversible (ER) sont équipés d'un bac de récupération
des condensats réalisé en acier.
Les évacuations des condensats, situées au-dessous de l'unité (diamètre 1/2˝), sont
à raccorder à un siphon.
La pente minimum d'évacuation doit être de 5 / 1000.
Pour dimensionner un siphon : H mini (mm) = 4 + perte de charge du réseau
d'insufflation (da Pa).
L'entrée et la sortie d'eau se font en fonction du sens de
l'air. Le collecteur de "sortie d'eau" est positionné côté
entrée d'air sur la batterie. Le collecteur entrée d'eau est le
plus éloigné.
EXEMPLE : CAD HR BASIC VD
SORTIE
ENTRÉE
21/100
