Consigne de
pression extraction
pression sou age
Pour ce dernier cas, l'entrée analogique AI8 sera utilisée pour la sonde de pression en gaine de souf-
flage et AI10 pour la sonde de pression en gaine d'extraction.
Conditions particulières d'utilisation du free cooling en mode pression constante (COP).
En mode pression constante (COP), durant la nuit, les registres de modulation des débits des différentes
zones peuvent être en position fermés, ou réglés sur le débit minimum. Pour pouvoir profiter pleinement du
free cooling, il est possible de forcer l'ouverture de ces registres pour permettre le passage d'un débit plus
important. Nous préconisons l'utilisation d'un coffret contacteur de puissance pour relayage de type CAPI.

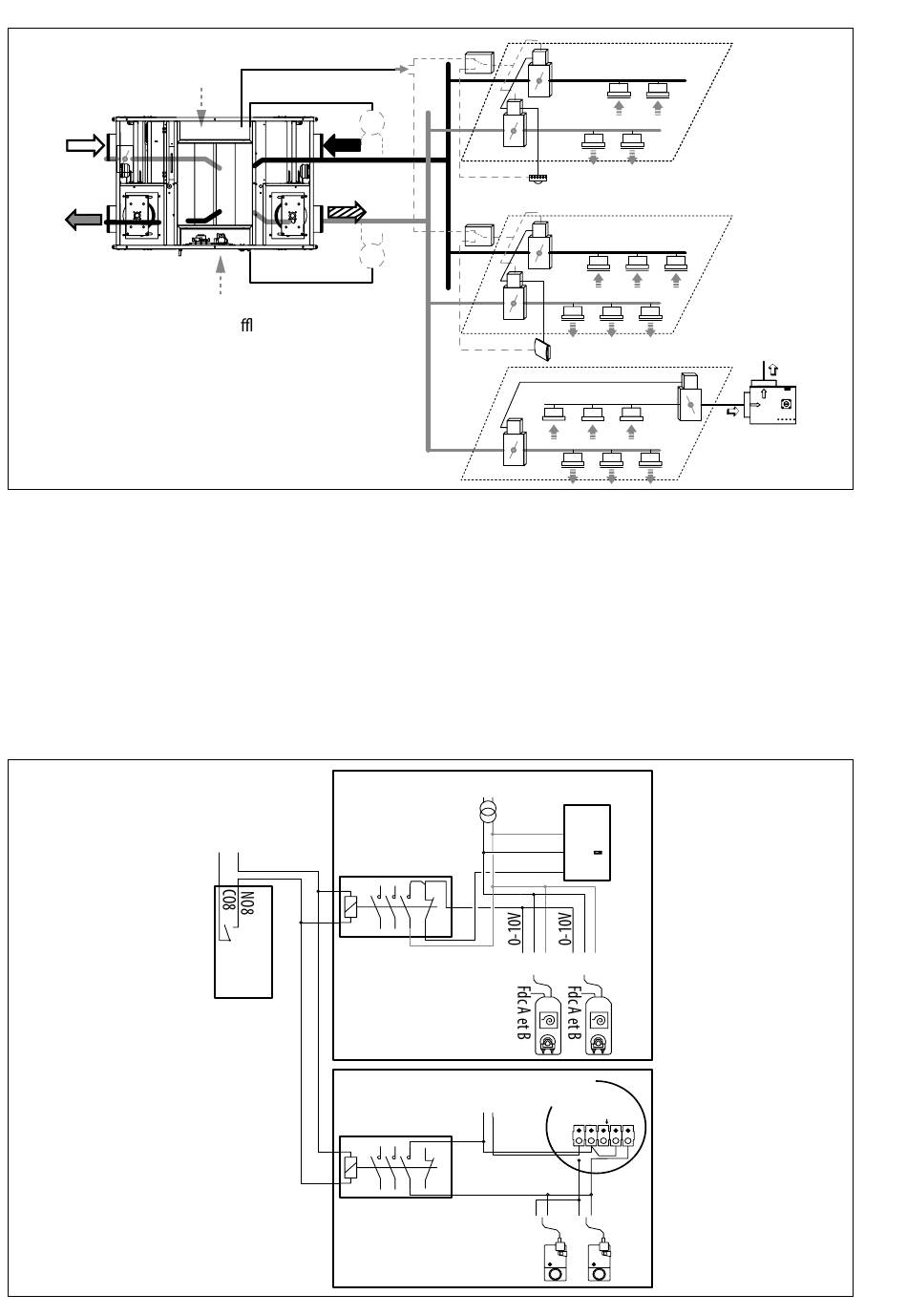

Principe de câblage pour forcer l'ouverture des registres de modulation :
Information Free cooling
pour ouverture forcée
Sonde de
pression
+
+
Sonde de
pression
Consigne de
230V~
N L
A1
A2
Information
Free cooling
A1
A2
relais
M
∆P
-
relais
-
∆P
M
M
230V~
TRAFO
0
24~ V+
CAPI
1
2
3
21
22
4
5
6
Y
024~
Registre
LF24SR
230V~
N L
CAPI
1
2
3
21
4
5
6
22
Registre 230V~
LM230A, RMME...
57/100
M
Capteur
Optique
M
Sonde CO2
M
CO 2
Gnd
i u
CO2
Y
024~
Capteur
Optique
N L L D1D2
