Bornier
NO8-CO8
44-45(DIN)
NO9-CO9-NC9
15-16-14 (DIN)
NO10-CO10
(Direct on control
Evco)
NO11-CO11
(Direct on control
Evco)
NO12-CO12
(Direct on control
Evco)
NO13-CO13
(Direct on control
Evco)

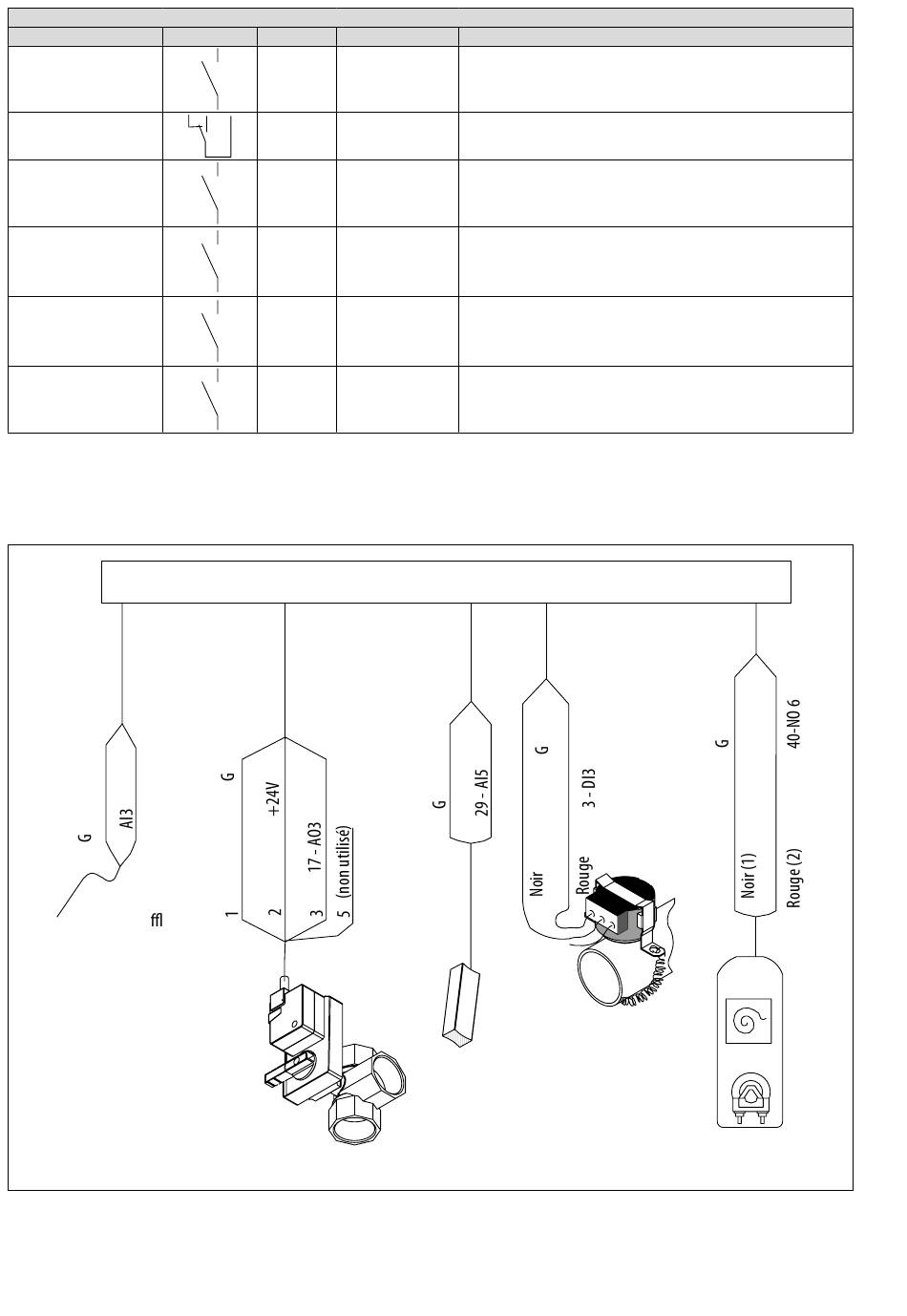

6.7 Schémas de raccordement d'éléments externes (exemples)
Cas d'une batterie eau chaude / réversible ER (livrée montée) + registre et vannes (accessoires)
Sonde de sou age
intégrée à l'unité
Signal
Variable
NO8-CO8 free cooling
NO9-
Saison
CO9-NC9
NO10-
Vitesse GV
CO10
NO11-
Vitesse Boost
CO11
NO12-
Demande
CO12
chaud/froid
NO13-
Recirculation
CO13
ON/OFF
Vanne chaud ou froide
batterie interne
Sorties logiques
Nom
Report d'information sur le free cooling. Max 230V max
2A
Report d'information Mode chauffage - mode
rafraîchissement. Max 230V max 3A
Report d'information lors du passage en GV. Max 230V
max 8A
Report d'information lors du passage en Boost. Max
230V max 5A
Sortie correspondant à une demande de froid - pour
démarrage d'une pompe de circulation par exemple.
Max 230V max 5A
Sortie correspondant au recyclage sur certaines plages
horaires. Max 230V max 5A
Vers armoire de contrôle
Sonde antigel
batterie à eau
installée sur la
sortie de la batterie
49/100
Description
24V
Sonde
change-over
Registre d'air
neuf TOR
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
