7.6 Stratégies de dégivrage de l'échangeur
La stratégie de dégivrage de l'échangeur se mettra en service selon le principe ci-dessous :
• T°R = Sonde de T° Rejet d'air vicié (dans l'échangeur coté rejet)
• T°R < 5° risque de gel (valeur réglable)

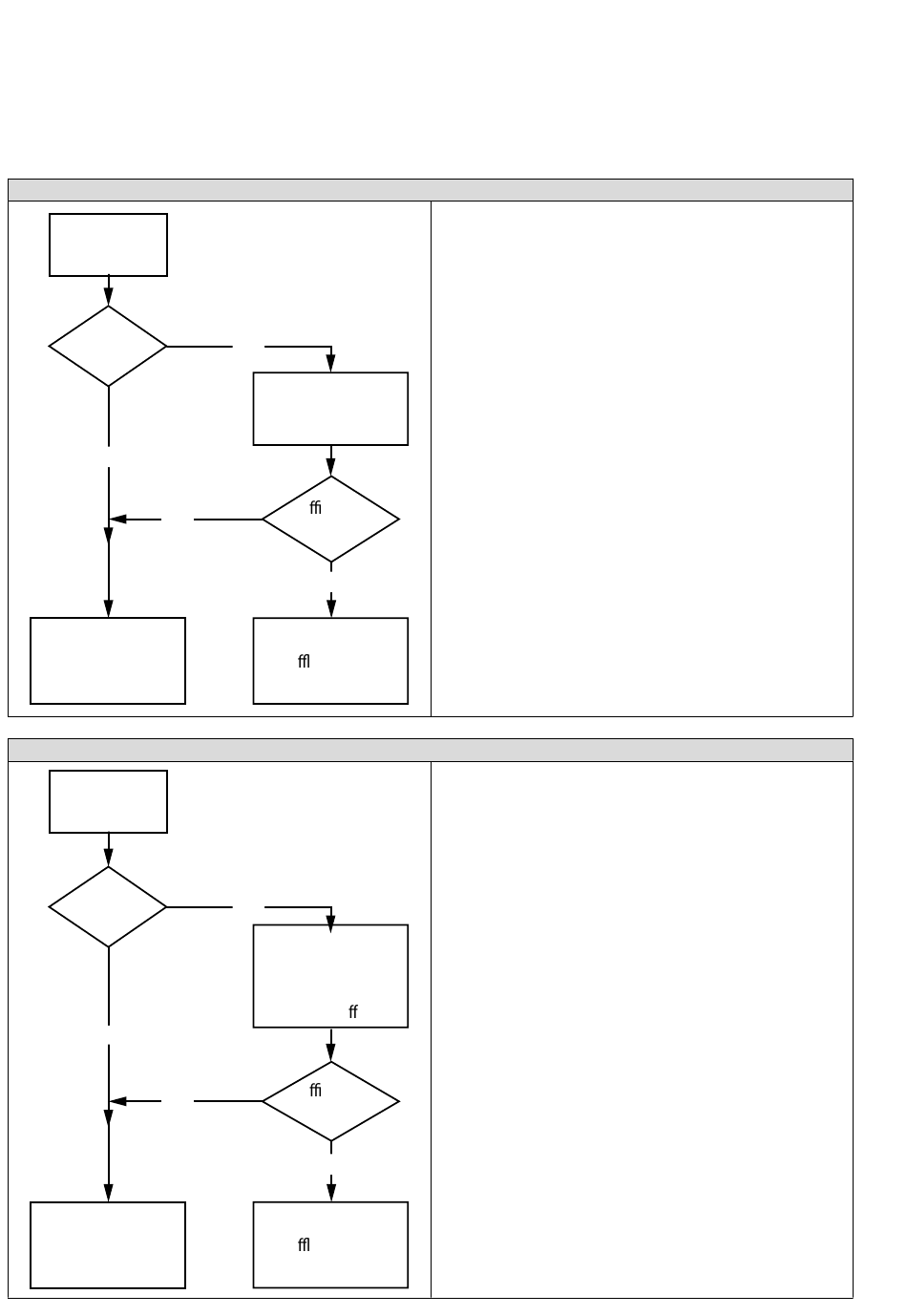

Il est possible de sélectionner l'une des 3 stratégies de dégivrage :
Mesure de la
température
au rejet d'air
TR<5°C
NON
OUI
Contrôle de la
température TR et
adaptation de la
stratégie antigel
Mesure de la
température
au rejet d'air
TR<5°C
NON
OUI
Contrôle de la
température TR et
adaptation de la
stratégie antigel
Dégivrage par batterie antigel
OUI
Activation de la
batterie de dégivrage
(proportionel 0-100%)
Su sant au
dégivrage ?
NON
Arrêt du ventilateur
de sou age et contrôle
des températures
Dégivrage par utilisation du Bypass
OUI
Ouverture
proportionnelle du
bypass (0-50% ou
0-100% si batterie de
post chau e)
Su sant au
dégivrage ?
NON
Arrêt du ventilateur
de sou age et contrôle
des températures
Le dégivrage est piloté par un régulateur PI qui augmente la
puissance de chauffe de la batterie de dégivrage au fur et à
mesure que le besoin augmente.
La régulation de la batterie antigel cherche à maintenir au
rejet d'air le point de consigne fixé (par défaut 5°C).
Si la température de rejet d'air descend à 2°C : activation
arrêt de la batterie antigel, arrêt du soufflage après
temporisation (post ventilation) + « Dégivrage » apparait
dans le synoptique.
Le redémarrage s'effectue lorsque la température de rejet
TR est supérieure ou égale au point de consigne (3°C par
défaut). La stratégie antigel s'arrête lorsque la température
au rejet dépasse de 1°C la température de consigne antigel
(5+1=6°C par défaut).
Le Bypass pourra être utilisé comme stratégie antigel par
ouverture proportionnelle pour permettre la diminution de la
quantité d'air froid passant par l'échangeur (dans la limite
des 50% d'ouverture pour les unités sans batterie de post
chauffe, sinon 100%) pour maintenir la température TR au-
dessus de 5°C.
Si la température TR descend à 2°C, arrêt du soufflage
après temporisation (post ventilation) + «Dégivrage»
apparait dans le synoptique.
Le redémarrage du ventilateur de soufflage s'effectue
lorsque la température de rejet TR est supérieure ou
égale au point de consigne (3°C par défaut). La stratégie
s'arrête lorsque la tempé- rature au rejet dépasse de 1°C la
température de consigne antigel (5+1=6°C par défaut).
61/100
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
