5.2 Raccordement des accessoires
Raccordement électrique sur le coffret de la CAD HR BASIC : voir § "6.4 Coffret électrique – Description
et raccordement", page 31.

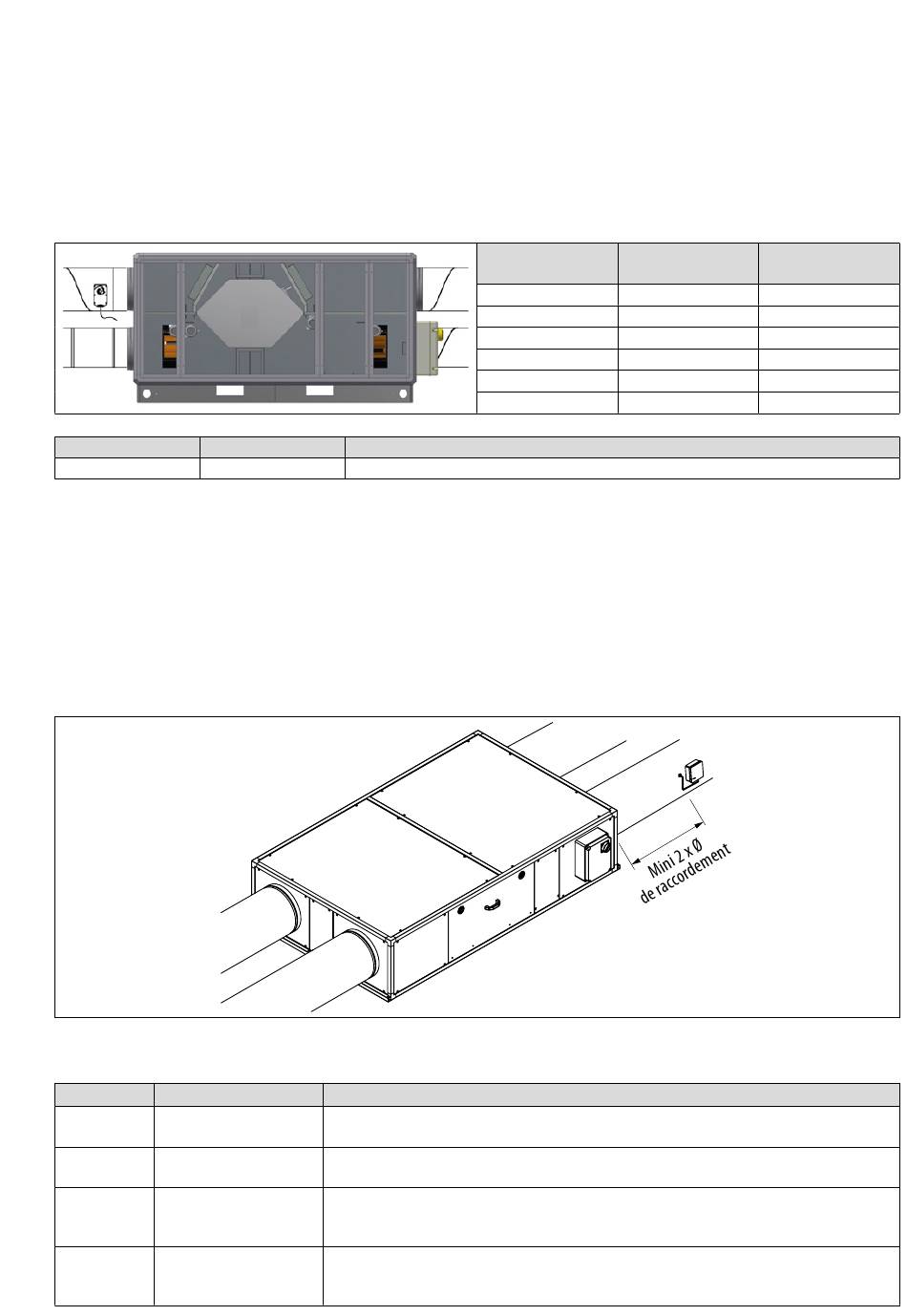

5.2.1 Registres
Lorsque l'unité est équipée d'une batterie à eau, il est conseillé de prévoir un registre de protection anti-
gel placé sur le réseau d'air neuf. Un deuxième registre peut être monté sur le réseau d'extraction pour
isoler l'unité.
Code
165385
5.2.2 Sondes
Raccordement électrique sur le coffret de la CAD HR BASIC : voir § "6.4 Coffret électrique – Description
et raccordement", page 31.
Raccordement sonde de pression différentielle SPRD - fonctionnement COP (pression constante)
Pour un fonctionnement en pression constante, il est nécessaire d'installer une sonde pression dans la
gaine de soufflage et/ou de reprise à une distance minimum de 2 fois le diamètre de raccordement.
Sondes de pression conseillées
Code
Désignation
SPRD B 300 0,5-4,5V
132148
0-300Pa
SPRD B 500 0,5-4,5V
132146
0-500Pa
SPRD MIX A 4-20mA
132107
0-10V 0-1000Pa
SPRD MIX MB
132147
modbus 0-10V
0-1000Pa
Désignation
LF 24 S
Moteur tout ou rien-ressort de rappel 4 Nm 24V Contacts auxiliaires
Sonde de pression en boitier 0 à 300Pa
Signal de sortie 0,5/4,5Vdc - Alimentation 12/24 Vdc
Sonde de pression en boitier 0 à 500Pa
Signal de sortie 0,5/4,5Vdc - Alimentation 12/24 Vdc
Sonde de pression en boitier 0 à 1000Pa
Signal de sortie 0-10Vdc ou 4-20mA - affichage de la pression mesurée en Pa -
Alimentation 13/33 Vdc
Sonde de pression en boitier 0 à 1000Pa
Signal de sortie 0-10Vdc et Modbus - Alimentation 13/33 Vdc
Code
165484
165485
165487
165489
165490
165491
Description
Description
24/100
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
Diamètre gaine
Désignation
(mm)
REEV 200
REEV 250
REEV 355
REEV 450
REEV 500
REEV 560
200
250
355
450
500
560
