ViM CAD HR BASIC H Notice Technique page 51

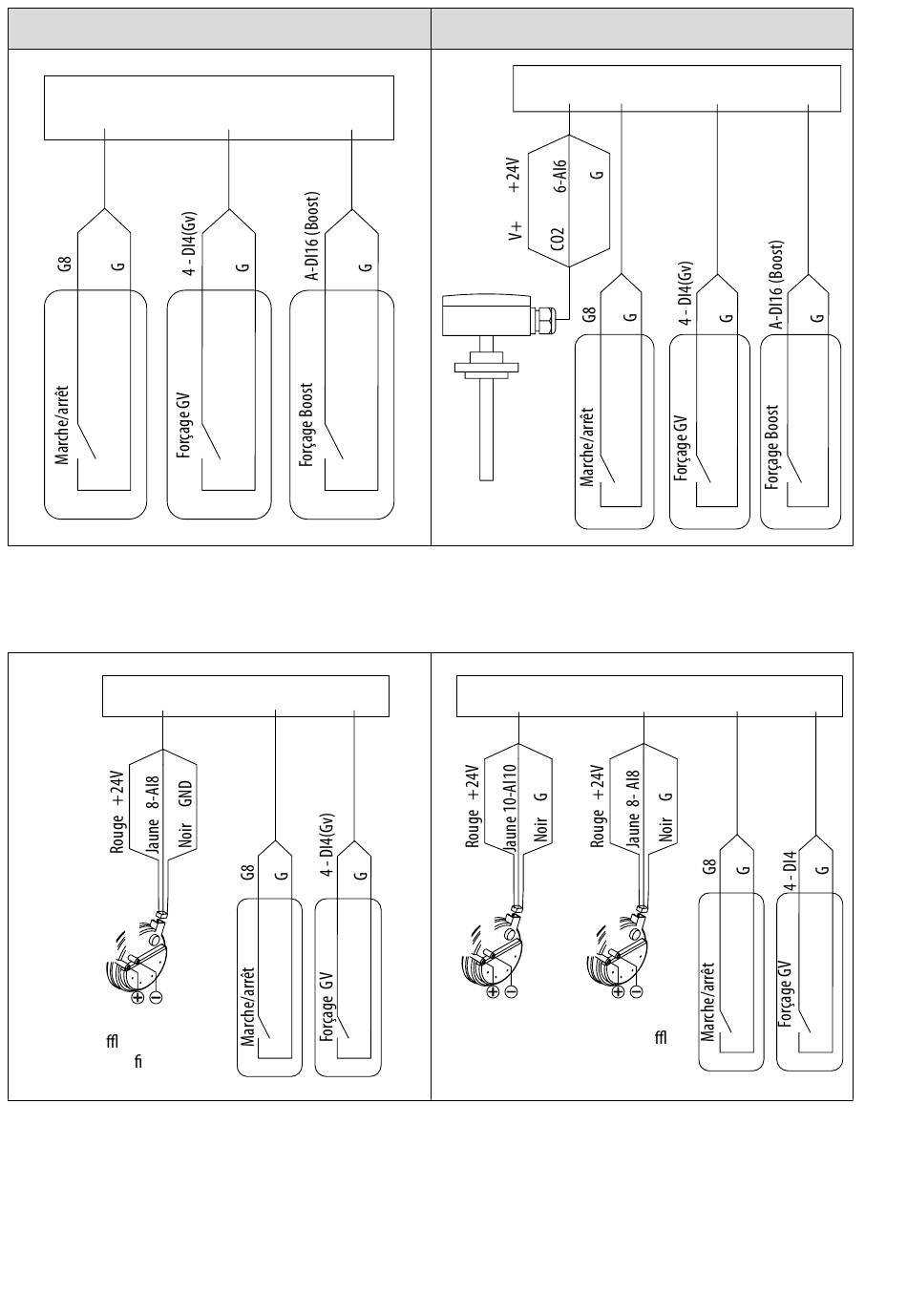

Cas de fonctionnement débit constant (CAV)
Vers armoire de contrôle
Cas du fonctionnement en pression constante (COP) avec 1 sonde de pression au soufflage ou à
l'extraction ou 2 sondes de pression (accessoires)
Vers armoire de contrôle Vers armoire de contrôle
P 2 P 2
P 1 P 1 ( - ) ( - )
( + ) ( + )
Sonde de pression en Sonde de pression en
gaine sou age ou gaine sou age ou
extraction con gurable(COP) extraction con gurable(COP)
Cas de fonctionnement en débit variable (VAV) avec
sonde de qualité d'air (accessoire)
Sonde CO2
Vers armoire de contrôle Vers armoire de contrôle
P 2 P 2
P 1 P 1 ( - ) ( - ) P 1
( + ) ( + ) ( + )
Sonde de pression Sonde de pression Sonde de pression
en gaine Extraction en gaine Extraction en gaine sou age
(COP) (COP)
51/100 NT-509003-CAD-HR-BASIC-EVCO-FR-250527
Vers armoire de contrôle
P 2 P 2
P 1 ( - ) ( - )
( + )
Sonde de pression
en gaine sou age
COP) COP)
