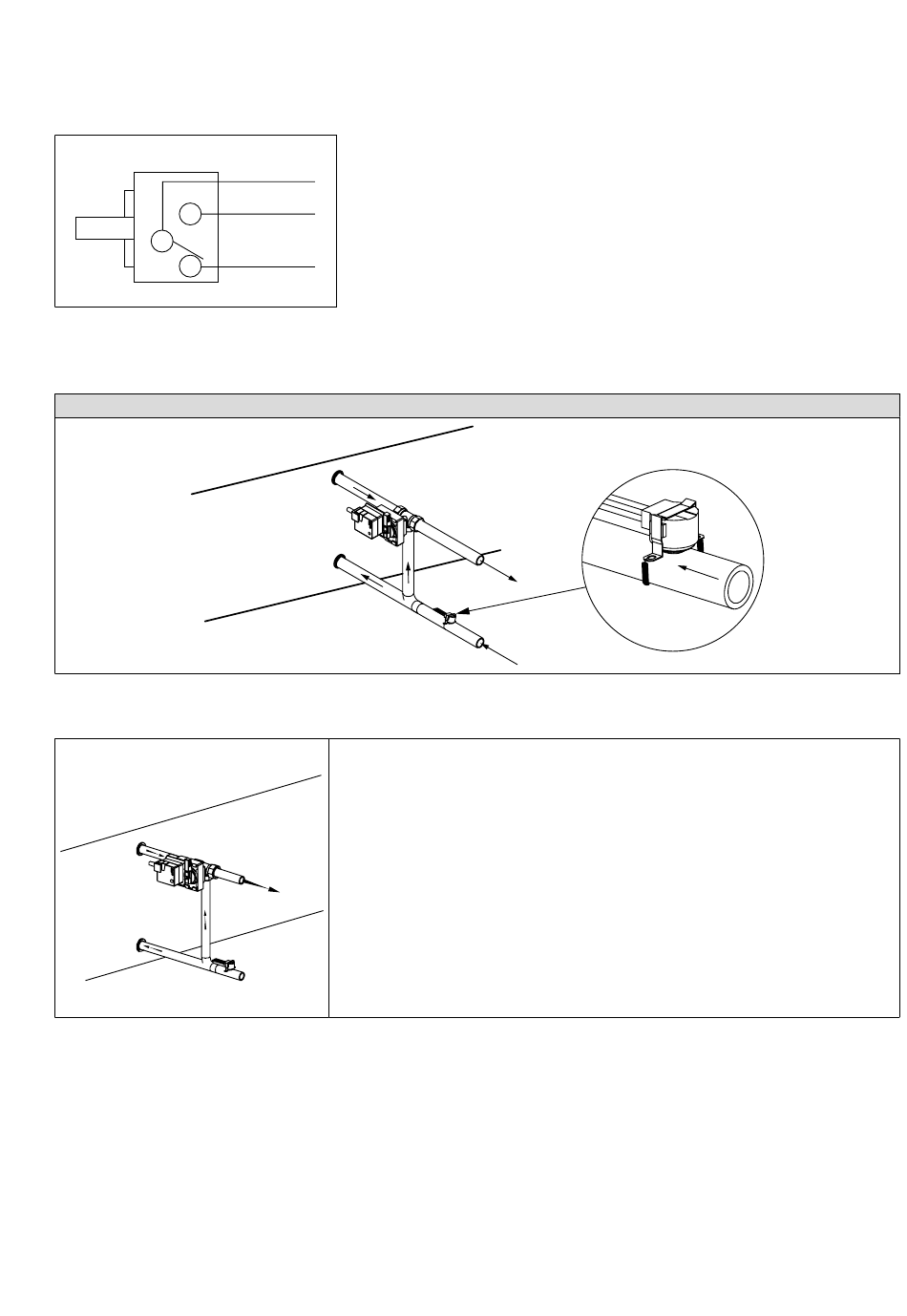

Installation du thermostat change over (Batterie eau réversible ER)
Un thermostat change over (THCO) est à installer sur le réseau hydraulique et à raccorder au coffret élec-
trique de l'unité. Il permet l'inversion de la commande de la vanne de mélange, dans les installations à une
seule batterie, en fonction de la température du fluide détectée en entrée de la vanne.
Marron (chaud)
B
C
A
Raccordement électrique sur le coffret de la CAD HR BASIC : voir § "6.4 Coffret électrique – Description
et raccordement", page 31.
4.2 Raccordement des vannes
Caractéristiques techniques :
Rouge (chaud)
• Sortie Contact inverseur 240 V~, 3 A
• Calibrage Contact C-A ouvert 30 ± 4 °C
• Contact C-A fermé 15 ± 4 °C
• Fixation par ressort sur la tuyauterie
Noir (froid)
• Raccordement électrique 3 fils longueur 1 500 mm
• Protection IP 65
Position thermostat THCO sur unité principale
Les vannes 3 voies motorisées ne sont pas livrées montées. Elles sont
proposées comme accessoires.
Respecter le positionnement de la vanne de mélange sur le réseau et le sens
d'entrée et sortie de l'eau.
Raccordement électrique sur le coffret de la CAD HR BASIC : voir § "6.4 Coffret
électrique – Description et raccordement", page 31
22/100
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
