RACCORDEMENT AÉRAULIQUE
5.1 Raccordement des gaines
Avant de raccorder les gaines, vérifier que les 4 étiquettes (ci-dessous) collées sur la CTA, correspondent
aux schémas du § "3.1 Identification machine / symboles", page 13.
Etiquettes
Symboles
CTA
notice
Aspiration air
neuf
Les gaines ne doivent pas exercer de contraintes mécaniques sur l'unité.
Les gaines d'air neuf de soufflage et de reprise doivent toujours être isolées, pour éviter les déperditions
et les risques de condensation. Le niveau d'isolation, particulièrement dans les pièces et régions froides,
doit être renforcé.
Apporter le plus grand soin à l'étanchéité des réseaux sur toutes leurs longueurs, des entrées aux sorties.
En circulaire, utiliser de préférence des accessoires à joints (au moins classe C selon EN12237).
Selon la configuration de l'installation et le niveau sonore exigé, l'ajout de silencieux peut être nécessaire
à la reprise comme au soufflage.
Ne pas réduire la section des gaines raccordées aux piquages ou brides de la CTA.
Vérifier que les moto-ventilateurs ne sont pas accessibles depuis les piquages de raccordement, prévoir
une prise d'air grillagée ou une longueur de gaine suffisante.

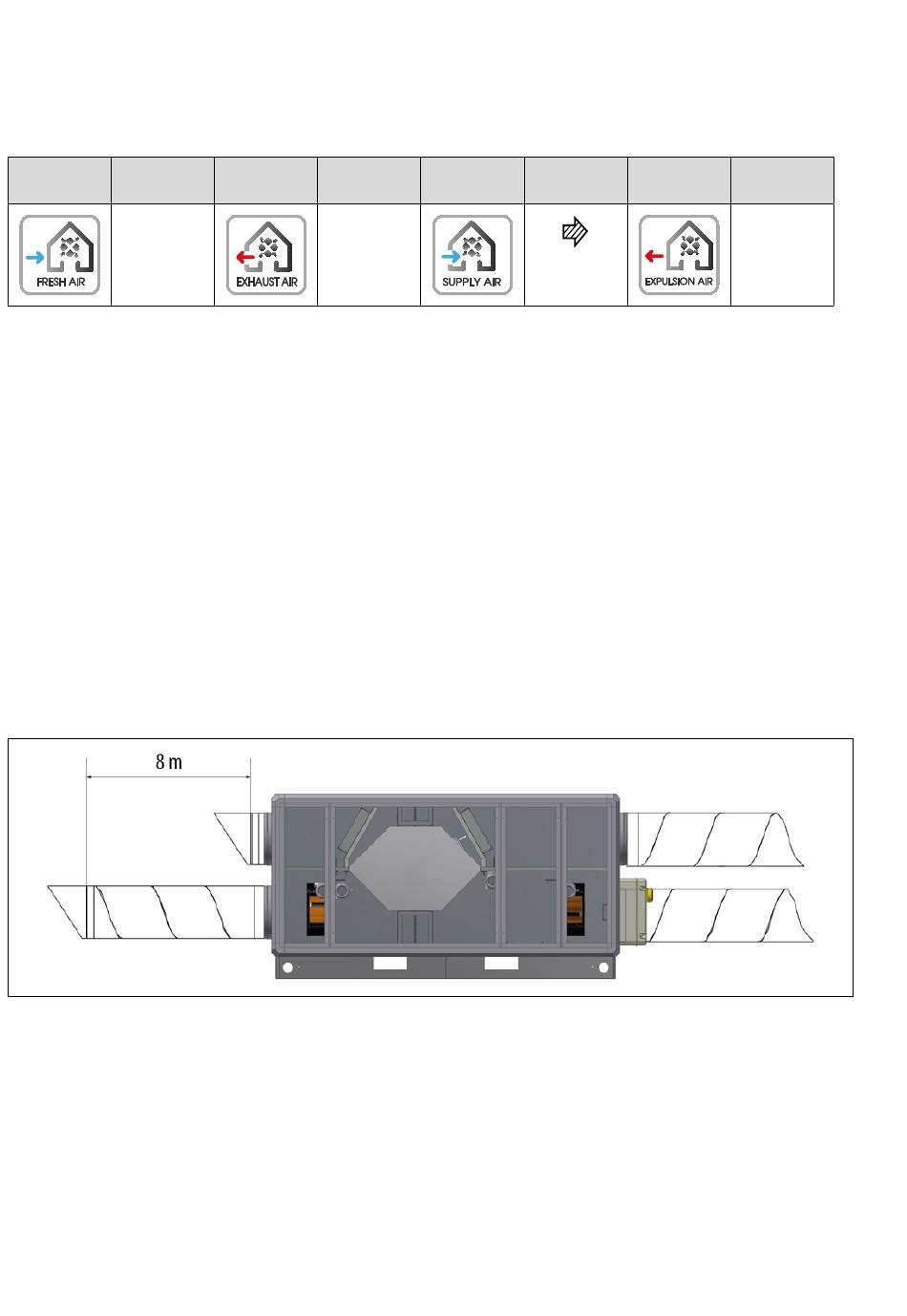

Respecter une distance minimum de 8 m entre la prise d'air neuf et le rejet. Placer la prise d'air neuf loin
de toute pollution spécifique.
Etiquettes
Symboles
CTA
notice
Reprise air
vicié
Etiquettes
Symboles
CTA
notice
Soufflage air
neuf
