7.3 Régulation de température
7.3.1 Principe général
Le point de consigne de température ainsi que le mode de chauffage / rafraîchissement (Température de
soufflage constante - Température de reprise constante) est rentré via l'écran tactile. La température de souf-
flage ou reprise est maintenue à la valeur de consigne en jouant sur les sorties du régulateur «Échangeur»,
«Chauffage» ou «Chauffage - Refroidissement» ou froide (selon les batteries déclarées lors du paramétrage).
L'échangeur est considéré comme la première source potentielle de chaleur ou de rafraîchissement avant
même les batteries.
Mode Hiver – chau age -bypass et batterie chaude
100%
0%
Température
de sou age
Exemple de régulation de température en mode chauffage :
Conditions
Échangeur à plaque avec
de départ
T°Ext <
T°Consigne
Échange au maximum
T°Ext < T° reprise
T°Ext <
T°Consigne
Ouverture du bypass à 100% T° soufflage <T° consigne
T°Ext > T° reprise
T°Ext proche de
Variation de l'ouverture du
T°Consigne
Bypass pour obtenir le point
T°Ext < T° Int
de consigne
7.3.2 Modes de régulation de température
La régulation permettra de choisir entre plusieurs modes de gestion de la température sans ajout de
sonde supplémentaire.
A
Soufflage à température constante
•
Le point de consigne utilisateur pour le mode est introduit en °C dans le menu paramétrage. La
température de soufflage est maintenue à la valeur de consigne en jouant sur les sorties bypass
échangeur et batterie externe.

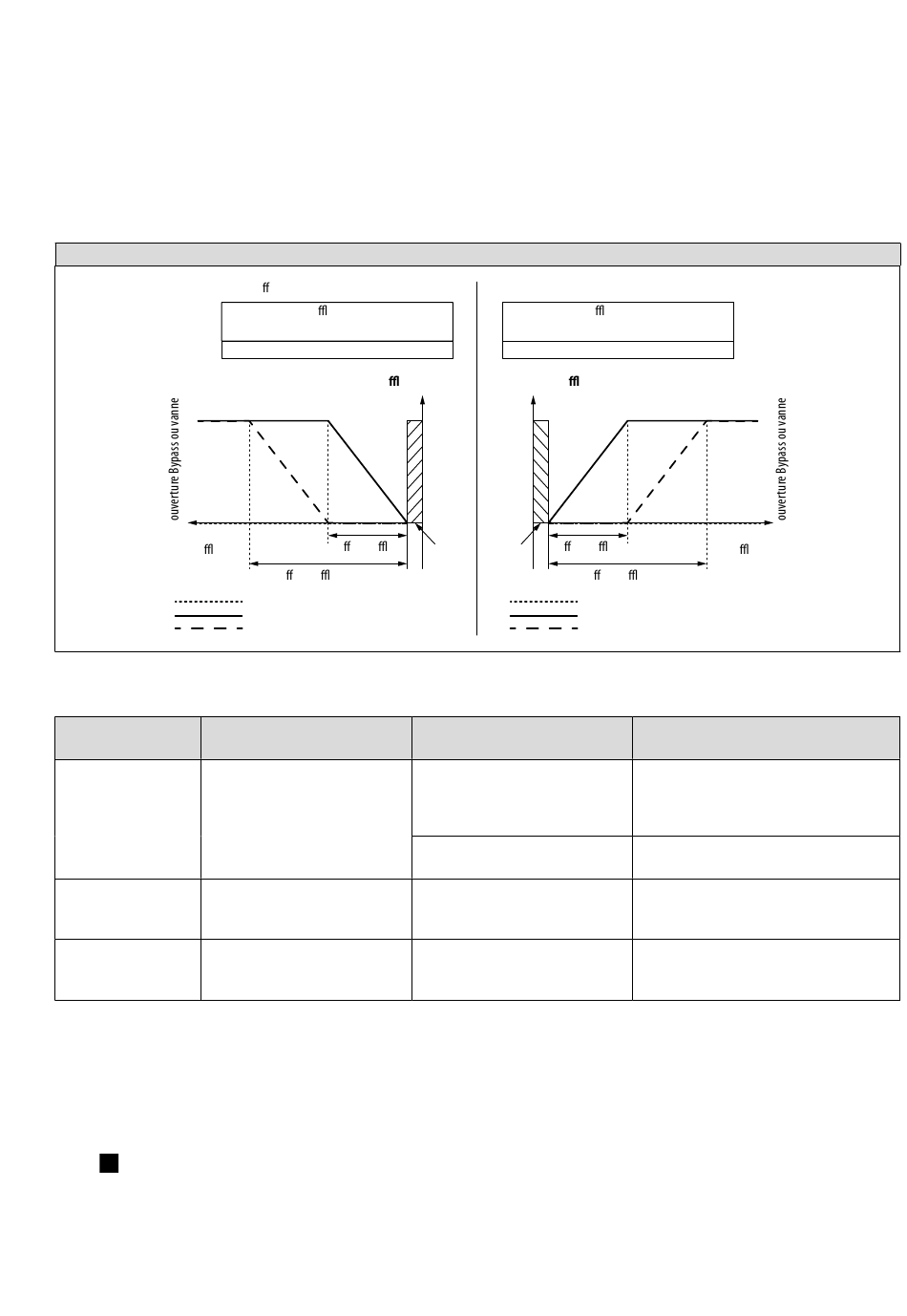

Schéma de principe de la régulation de température
Température de sou age
16°C
18°C
20°C
Consigne de température
de sou age
Di .T°sou ./2
Di .T°sou =4°C
Bypass hors condition de free heating
Bypass si condition de free heating
Batterie chaude
bypass proportionnel
Mode Eté – rafraichissement -bypass et batterie froide
Température de sou age
22°C
21°C
21°C
Consigne de température
de sou age
Di .T°sou ./2
Zone
Zone
neutre
neutre
Conditions après échangeur
T° soufflage<T° de consigne
T°Soufflage =
T°consigne
T° Souff = T°consigne
58/100
24°C
26°C
100%
0%
Température
de sou age
Di .T°sou =4°C
Bypass hors condition de free cooling
Bypass si condition de free cooling
Batterie froide
Batterie eau chaude
Augmentation proportionnelle de
la puissance de chauffe (ouverture
de la vanne) pour atteindre la T° de
consigne
Non utilisé
Augmentation proportionnelle de la
puissance de chauffe pour atteindre
la T° de consigne
Non utilisé
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
