COMMUNICATION
EPJcolor Commande déportée avec écran graphique tactile
Régulation communicante :
- Communication MODBUS RTU en standard (RS485) ou MODBUS IP sur port TCP/IP raccordement dans
l'armoire de régulation
- Communication BACnet IP sur port TCP/IP raccordement dans l'armoire de régulation
Inclus,
Livré non monté, Sans objet
7.2 Régulation des débits
La gestion des débits des ventilateurs peut être réalisée selon 3 principaux modes de pilotage, CAV,
VAV, COP.
Quel que soit le mode sélectionné, chaque pavillon d'aspiration de ventilateur (extraction et soufflage)
est équipé d'une prise de pression et raccordé à un capteur de pression. Cette mesure permet de
connaitre et d'afficher en temps réel les débits de fonctionnement de l'unité en m³/h.
• Les sorties digitales (NO3-CO3 et NO4-CO4), peuvent être utilisées pour un fonctionnement d'ac-
cessoire lié à l'état de fonctionnement des ventilateurs (démarrage d'un groupe DX par exemple si
le ventilateur de soufflage fonctionne).
• La sortie analogique AO1 correspond au signal 0-10V de pilotage envoyé au ventilateur de soufflage.
• La sortie analogique AO2 correspond au signal 0-10V de pilotage envoyé au ventilateur d'extraction.
• Le choix des différentes consignes de vitesses peut se faire de façon automatique par programma-
tion horaire, manuellement depuis la télécommande ou par des entrées digitales.
• La télécommande est prioritaire sur la programmation horaire.
• Les entrées digitales sont prioritaires sur la programmation horaire et sur la télécommande.
7.2.1 Fonctionnement à débit constant (CAV)
Mode de ventilation des installations nécessitant la maitrise d'un ou plusieurs débits précis. Les
consignes de débits sont rentrées en m³/h, de façon indépendante pour l'extraction et le soufflage, en
vitesse réduite (ECO), grande vitesse (NOMINAL), boost.
L'arrêt ou la commutation d'une vitesse à l'autre pourra se faire manuellement depuis la télécommande,
par entrées digitales, ou automatiquement par programmation horaire.
Entrées digitales paramétrables permettant le forçage de vitesse :
• DI4 = Forçage GV
• A-DI 16 = Forçage Boost
L'entrée digitale Boost est prioritaire sur l'entrée digitale GV.

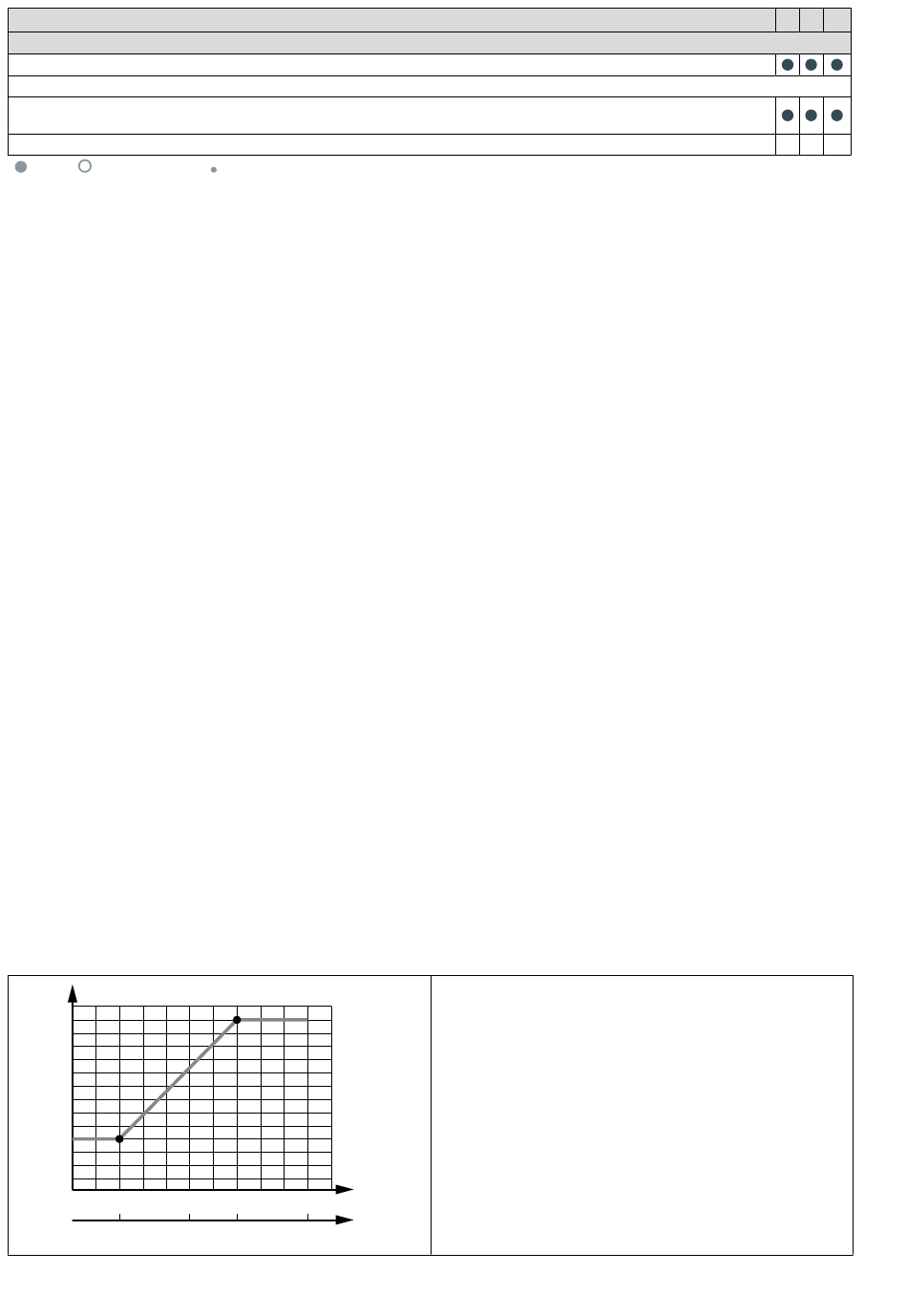

7.2.2 Fonctionnement à débit variable (VAV)
Mode conseillé en configuration monozone pour des applications à débit variable en fonction d'un signal
type 0-10V.
La valeur de débit est fonction d'un signal externe 0-10V issu d'une sonde extérieure ou d'un potentio-
mètre raccordé à l'entrée analogique AI6.
2000
1800
1600
1400
1200
1000
800
0
2
4
0
400
1000
RÉGULATION EVCO
5
6 7
8
10
Signal (V)
1400
2000 CO2 (ppm)
Le débit mini correspondant au signal mini et le débit maxi
correspondant au signal maxi sont à rentrer en m³/h lors de
la mise en service.
Le débit évoluera automatiquement entre ces deux débits
en fonction du signal reçu. Indépendamment, un débit
boost pourra être programmé sous forme d'un débit fixe à
l'extraction et au soufflage.
55/100
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
