6.3 Télécommande tactile EPJCOLOR
La télécommande EPJcolor est livrée avec l'unité, une étiquette
kée durant le transport. La télécommande EPJCOLOR est livrée avec un câble de 5 m (rallonge possible
jusqu'à 30 m).
Pour plus de 5 m, il faut utiliser un cable type 26AWG 4x 0.5 mm² blindé. Pour plus de 10 m, il faudra aug-
menter la section dans la limite des possibilités du connecteur.
Utiliser un des passe-câble disponible pour se raccorder à l'intérieur de la centrale. Une fois le raccorde-
ment effectué, attacher le câble sur le support de fixation avec un collier pour éviter les tensions sur les
connecteurs à ressorts lors de la manipulation.
Les principales caractéristiques sont les suivantes :
• Montage en applique
• Alimentation 24 VCA/12... 30 VCC non isolée
• Affichage graphique TFT à écran tactile couleur de 3,5 po
• Port Modbus
• Port CAN
• Dispositif pour applications intérieures IP30.

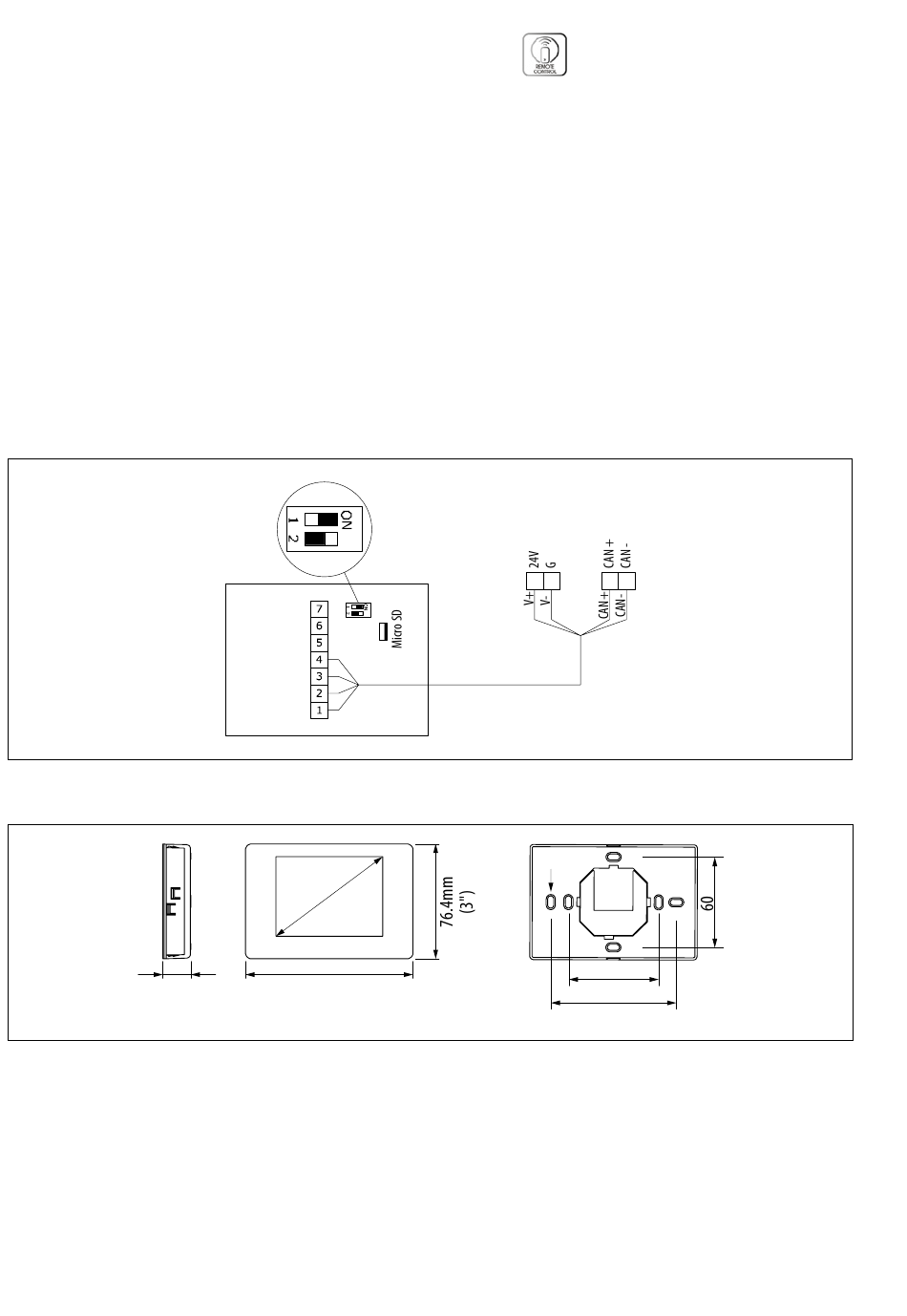

Raccordement télécommande EPJCOLOR
Mise en place du support et de la télécommande :
18.5mm
(3/4")
2=ON
Micro switch
EPJcolor
V+
V-
CAN+
CAN-
3.5"
111.4mm
(4"3/8)
permet de savoir où elle a été stoc-
X X
Perçage
29/100
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
X X
60
83
