Soufflage avec contrôle de la température de reprise.
Le point de consigne pour ce mode est introduit en °C dans le menu paramétrage. La température
de reprise est maintenue à la valeur de consigne par une régulation en cascade de la température
de reprise et de la température de soufflage. La valeur de la température soufflage est générée en
fonction de l'écart entre le point de consigne de température et la valeur de température mesurée
par la sonde de température de reprise.
La température de reprise est maintenue à la valeur de consigne en jouant sur les sorties bypass
échangeur, batterie externe.
•
D
Soufflage à température constante avec compensation de la température extérieure et
contrôle de reprise (Été / Hiver).
Lorsque la température extérieure descend en dessous de la valeur 13°C configurable (hiver), le
régulateur est en mode Contrôle
C
régulation
.
• Limitation et dérogation utilisateur
Pour éviter des risques d'inconfort, sur l'ensemble des modes de régulation, la consigne de souf-
flage est limitée à 13°C au mini et 30°C au maxi. Il est possible par l'utilisateur de déroger au point de
consigne de +/- 3°C grâce aux flèches haute/basse sur le premier écran de la télécommande.
7.3.3 Sorties
Les sorties du régulateur affectées à la régulation de température sont :
• NO1-CO1 = Sortie fermeture Bypass (230V).
• NO1-CO1 = Sortie Ouverture Bypass (230V).
• AO3 = Signal de commande proportionnel 0-10V chaud/froid - pour batterie électrique BATE R010
ou électrovanne des batteries eau chaude ou réversible.
Pour la sortie batterie, le signal correspond au type de batterie qui a été sélectionné lors de la
configuration de l'unité. Le signal peut donc être un signal chaud, un signal froid, ou à un signal
chaud/froid dans le cas d'une batterie réversible.
• Un signal de change-over configuré activé par une entrée digitale DI3, permet de basculer d'un
mode chauffage à un mode rafraichissement.
Contact ouvert correspond au mode chauffage, fermé correspond au mode rafraichissement. Le
contact change-over n'est utilisé que pour les batteries eau réversibles.
• AO7 = Signal de commande proportionnel 0-10V froid - pour électrovanne d'une batterie eau froide
• Une sortie digitale de demande de chaud ou froid [NO7-CO7] est activée si la demande de chaud/
froid de la batterie à eau chaude est non nulle. Cette information pourra être utilisée pour la mise en
marche d'un circulateur par exemple.
7.4 Protection antigel d'une batterie eau chaude
La température de retour d'eau est mesurée via une « Sonde de protection antigel » Tw, à installer sur le
circuit de retour d'eau de la batterie. Une température trop basse (11°C) génère un signal de commande
de 10V, qui est utilisé pour forcer la vanne de chauffage en position ouverte. Si malgré l'ouverture de la
vanne à 100% la température d'eau mesurée atteint 8°C, une alarme est générée, l'unité est mise à l'ar-
rêt, les registres, si présents, sont fermés et la vanne est maintenue ouverte à 100%. Cette protection par
contrôle de la température d'eau est active que l'unité soit en marche ou à l'arrêt.
Cette stratégie permet de limiter les risques de gel, en assurant une circulation d'eau dans la batterie. Pour
assurer une protection supérieure du risque de gel dans des conditions extrêmes ou anormales (dysfonc-
tionnement du réseau d'eau chaude par exemple), il est conseillé d'utiliser de l'eau glycolée.

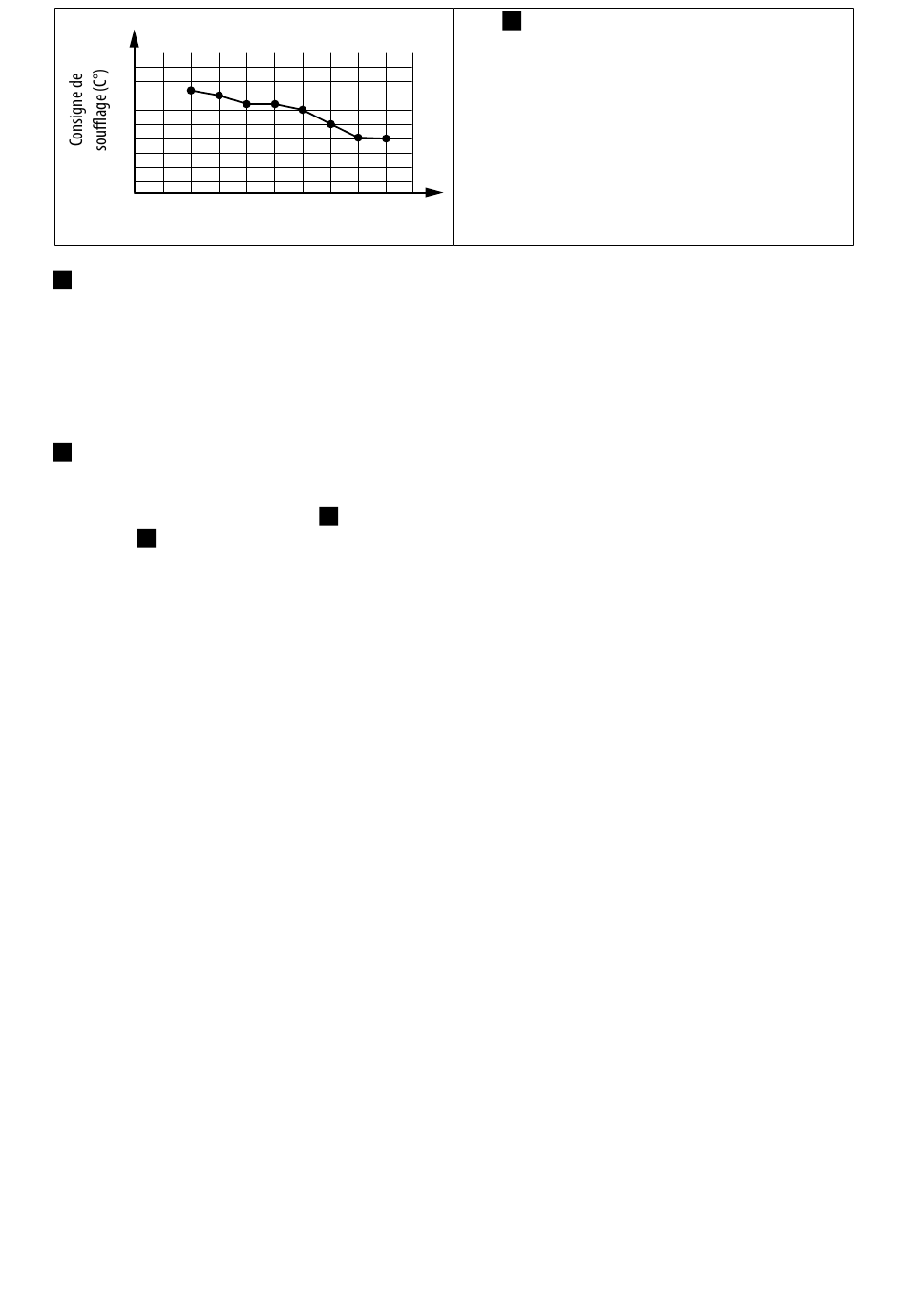

Courbe de compensation
-10
0
10
Température extérieure (C°)
B
. Dans le cas contraire (été), le régulateur fonctionne en mode
B
•
Soufflage à température constante
avec compensation de la température
extérieure
La consigne de température de soufflage
est ajustée en fonction de la température
extérieure selon une loi de compensation
composée de 8 points de consignes
préréglés d'usine. La température de souf-
flage est maintenue à la valeur de
20
consigne en jouant sur les sorties bypass
échangeur, batterie externe.
