Mesure de la
température
au rejet d'air
TR<3°C
NON
OUI
Contrôle de la
température TR et
adaptation de la
stratégie antigel
• Fonctionnement des ventilateurs en cas de risque de gel
- VAV, CAV = arrêt du ventilateur de soufflage, le ventilateur d'extraction continue de fonctionner au débit
programmé.
- COP sur extraction : arrêt du ventilateur de soufflage, le ventilateur d'extraction continue de fonctionner pour
maintenir le niveau de pression paramétré.
- COP sur soufflage : l'arrêt du ventilateur de soufflage provoque un arrêt du ventilateur d'extraction, sa
consigne étant basée sur le débit du ventilateur de soufflage. Pour éviter l'arrêt, la vitesse du ventilateur
d'extraction sera fixée à 50% (signal de commande de 5V) durant toute la période d'arrêt.
7.7 Cas particulier : régulation de température avec batterie à détente directe EX
Généralités :
• Un boitier de communication, «kit CTA», doit être fourni par le fournisseur du groupe. Il rend la com-
munication possible entre le groupe à détente directe et le régulateur.
• Le mode de régulation batterie à détente directe est choisi sur la commande tactile.
• Régulation de la température par le groupe DX.
• Le groupe DX contrôle la température de régulation à partir de ses propres sondes.
• Dans ce type d'installation, le régulateur EVCO n'assure pas les fonctions de régulation en tempé-
rature.
• Les sondes fournies avec l'unité doivent rester installées.
Les informations ci-dessous peuvent être échangées :
• De la régulation EVCO vers le groupe DX :
- Autorisation de marche : sortie logique NO3-CO3
• Du groupe DX vers la régulation EVCO
- Dégivrage du groupe
- L'entrée digitale AI13 (A-DI13) permet de réduire le débit de la centrale pendant la phase de dégivrage du
groupe à détente directe. Ce débit réduit est égal à 30% de la vitesse du ventilateur (modifiable dans les
paramètres avancés).

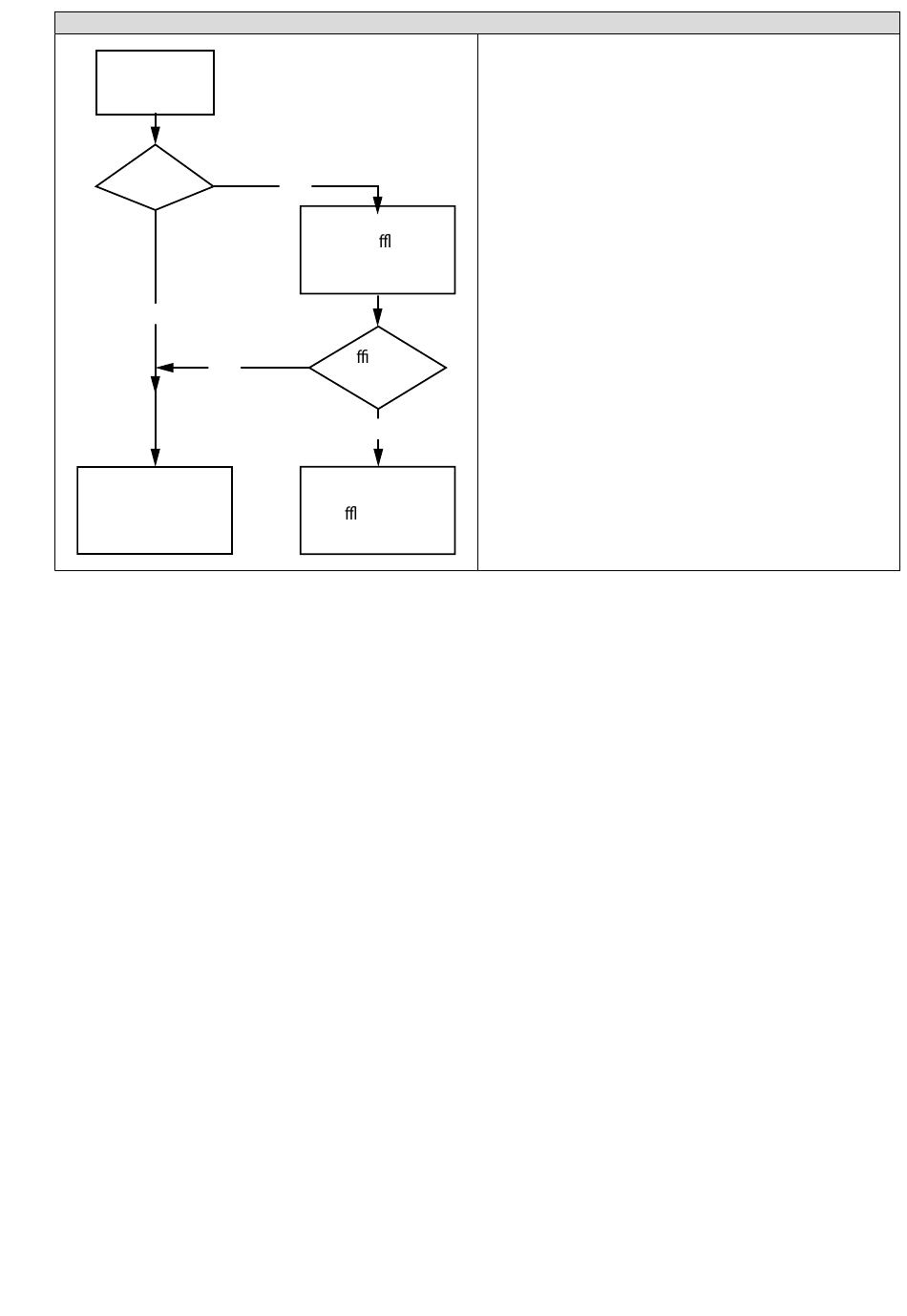

Dégivrage par diminution du débit de soufflage
OUI
Réduction du débit
de sou age
(25% de moins que
l' e xtraction)
Su sant au
dégivrage ?
NON
Arrêt du ventilateur
de sou age et contrôle
des températures
Il est possible de diminuer le débit de soufflage pour
permettre un différentiel entre le débit de soufflage et le
débit d'extraction (-50%) pour maintenir la température
TR au-dessus de 3°C. Cela diminue la quantité d'air froid
passant dans l'échangeur, tout en maintenant la même
quantité de chaleur. Si la température TR descend à 2°C,
arrêt de la batterie électrique de postchauffe si présente,
arrêt du soufflage après temporisation (post ventilation) + «
Dégivrage » apparait dans le synoptique.
Le redémarrage du ventilateur de soufflage s'effectue
lorsque la température de rejet TR est supérieure ou égale
au point de consigne (3°C par défaut). La stratégie antigel
s'arrête lorsque la température au rejet dépasse de 1°C la
température de consigne antigel (5+1=6°C par défaut).
62/100
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
