Table des Matières

Liens rapides

Télécharger ce manuel
NOTICE TECHNIQUE
INSTALLATION | RACCORDEMENT | MISE EN ROUTE | MAINTENANCE |
I S O 9 0 0 1
ISO 14001
Q u a l i t é
Environnement
AFNOR CERTIFICATION
AFNOR CERTIFICATION

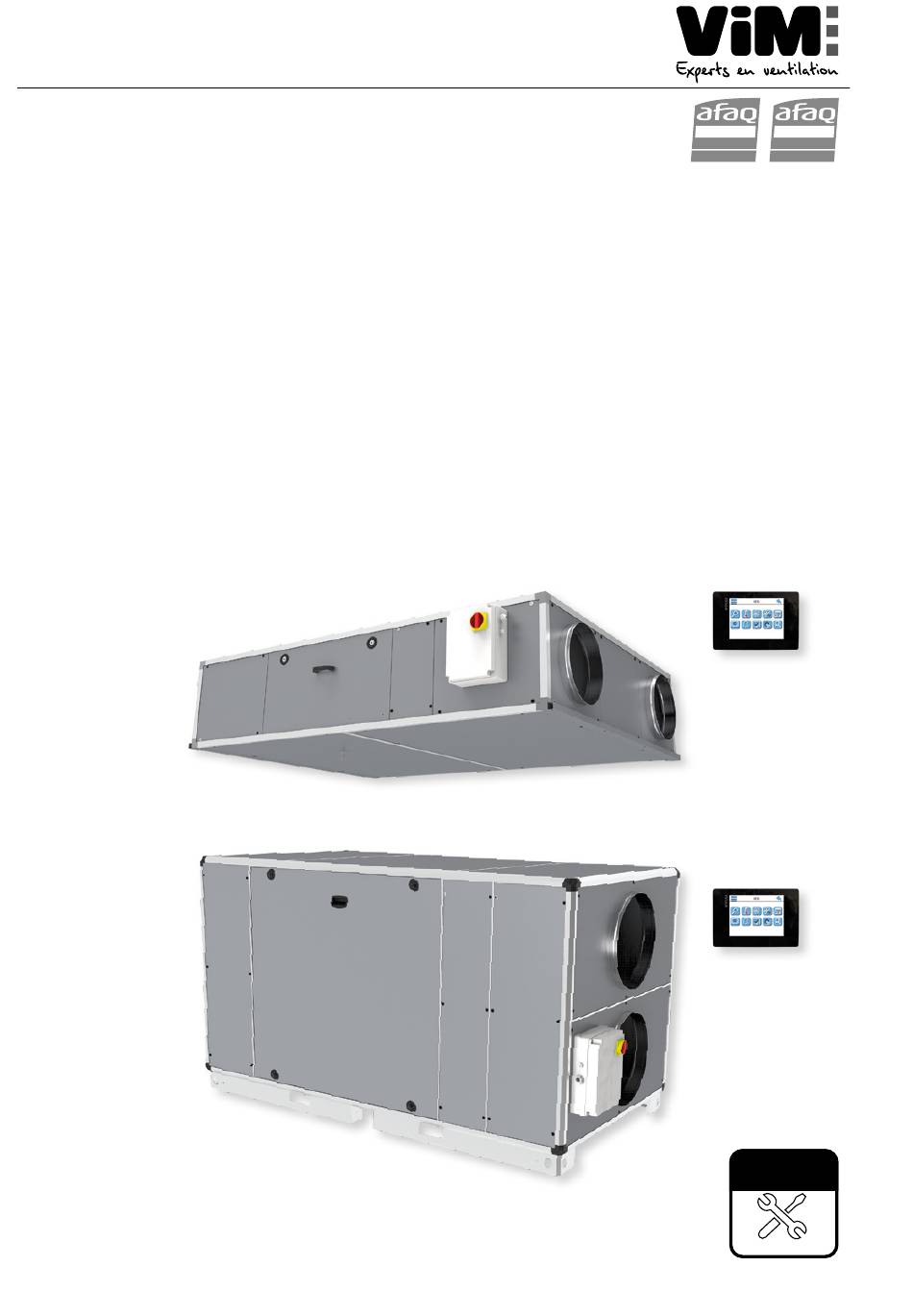

CAD HR BASIC H
CAD HR BASIC V
(avant juillet 2025)
Régulation EVCO
Centrale de traitement d'air double flux
Horizontale ou verticale
Échangeur à contre-courant
Mise en
service VIM
sav@vim.fr
NT-509003-CAD-HR-BASIC-EVCO-FR-250527
Table des Matières
loading

Manuels Connexes pour ViM CAD HR BASIC H

Sommaire des Matières pour ViM CAD HR BASIC H

  • Page 1 I S O 9 0 0 1 ISO 14001 Q u a l i t é Environnement AFNOR CERTIFICATION AFNOR CERTIFICATION CAD HR BASIC H CAD HR BASIC V (avant juillet 2025) Régulation EVCO Centrale de traitement d’air double flux Horizontale ou verticale Échangeur à...

  • Page 2: Table Des Matières

    SOMMAIRE GÉNÉRALITÉS........................... 4 Avertissements ......................... 4 Consignes de sécurité ......................4 Réception – Stockage ......................5 Garantie ............................ 5 PRÉSENTATION GAMME - PRODUIT ....................5 Gamme ............................. 5 Principaux composants ......................7 Synoptique fonctionnels (exemples)..................11 INSTALLATION ..........................13 Identification machine / symboles................... 13 Dimensions et poids .......................
  • Page 3 11. MAINTENANCE - REMPLACEMENT DE PIECES - ALARMES ............. 89 11.1 Consignes de sécurité ......................89 11.2 Fréquence d’entretien......................89 11.3 Entretien / remplacement des filtres air neuf / air extrait ............90 11.4 Entretien / remplacement de l’échangeur ................91 11.5 Entretien / remplacement des ventilateurs ................

  • Page 4: Généralités

    Elle doit être conforme aux prescriptions relatives à la Compatibilité Electro Magnétique et à la Directive Basse Tension. La responsabilité de VIM ne saurait être engagée pour des éventuels dommages corporels et/ou matériels causés alors que les consignes de sécurité n'ont pas été respectées ou suite à une modification du produit.

  • Page 5: Réception - Stockage

    à la suite d’une expertise par VIM, à l’exclusion de toutes indemnisations ou pénalités. Les frais de main d’œuvre, de dépose repose, de déplacement sont à la charge du Client.
  • Page 6 12 tailles : CAD HR BASIC H - 5 tailles : 07 (700 m /h), 11 (1 100 m /h), 16 (1 600 m /h), 23 (2 300 m /h), 34 (3 400 m /h). CAD HR BASIC V - 7 tailles : 07 (700 m...

  • Page 7: Principaux Composants

    2.2 Principaux composants 2.2.1 Descriptif général Version sans batterie (E) ou batterie électrique (EI) - Construction horizontale (H) droite (D) ou gauche (G) CAD HR BASIC E HD CAD HR BASIC E HG 18 13 14 2 19 17 11 15 4 12 CAD HR BASIC EI HD CAD HR BASIC EI HG 14 2...
  • Page 8 Version batterie à eau (ER) - Construction horizontale (H) droite (D) ou gauche (G) CAD HR BASIC ER HD CAD HR BASIC ER HG 14 2 18 13 19 17 15 4 12 Repère Description Symbole Repère Description Symbole Ventilateur de Soufflage ...
  • Page 9 Version sans batterie (E) ou batterie électrique (EI) ou batterie à eau (ER) - Construction verticale (V) droite (D) ou gauche (G) CAD HR BASIC E VD CAD HR BASIC E VG 18 14 16 7 12 15 15 12 19 17 CAD HR BASIC EI VD CAD HR BASIC EI VG...
  • Page 10 Version avec batterie antigel intégrée (ED) ou batterie antigel et batterie eau chaude/eau froide (EDI) ou batterie antigel et batterie eau réversible (EDR) - Construction verticale (V) droite (D) ou gauche (G) CAD HR BASIC ED VD CAD HR BASIC ED VG 18 14 16 7 12 15 15 12...

  • Page 11: Synoptique Fonctionnels (Exemples)

    2.2.2 Bypass BASIC H BASIC V Les CAD HR Basic sont équipées en standard d’un Bypass motorisé installé sur le circuit de soufflage. L’obturation du passage sur l’échangeur est totale (bypass 100%). Servomoteur rotatif pour commande 3 points, couple 5 Nm, alimentation 230 V~, plage de travail ré- glable mécaniquement entre 0 et 95°.
  • Page 12 CAD HR BASIC ER Aspiration Triac1 Reprise air vicié air neuf Bat3 SCO2 EPJcolor Sou age Rejet air vicié air neuf HR-CC Bat1 M1 Moteur soufflage Sonde de qualité d'air SCO2 Contrôle de fonctionnement (option mode VAV) M2 Moteur extraction et mesure de pression ventilateur d'extraction M4 Moteur échangeur rotatif...

  • Page 13: Installation

    INSTALLATION 3.1 Identification machine / symboles Etiquette d’identification collée sur la machine Construction H (coté soufflage en haut) Construction V (coté soufflage à droite) Description Étiquettes CTA Symboles Notice   Prise air neuf extérieur Soufflage air neuf intérieur   Reprise air vicié...

  • Page 14: Dimensions Et Poids

    3.2 Dimensions et poids 3.2.1 CAD HR BASIC H 07 / 11 / 16 / 23 / 34 Ø1/2" GAS Taille A (mm) B (mm) C (mm) D (mm) Ø (mm) Poids (kg) 07 H 1590 11 H 1815 1240...
  • Page 15 3.2.2 CAD HR BASIC V 07 / 11 / 16 / 23 / 34 Taille A (mm) B (mm) C (mm) Ø (mm) Poids (kg) 07 V 1475 11 V 1645 16 V 2000 25 V 2150 1060 1180 32 V 2305 1460 1180...

  • Page 16: Emplacement Et Fixation

    3.3 Emplacement et fixation • Les centrales CAD HR Basic H doivent être installées horizontalement, soit suspendues, soit sur pieds (non fournis) au sol. • Les centrales HR Basic V doivent être installées au sol. L’installateur doit s’assurer que le support est capable de supporter la charge.

  • Page 17: Ouverture Des Portes

    Il est important de prévoir suffisamment d’espace pour permettre l’ouverture des portes, la mise en service et la maintenance (filtres, ventilateurs, échangeur). Ne pas positionner la centrale contre un mur pour évi- ter la transmission de bruit solidien. Espace de maintenance – CAD HR BASIC H Maintenance ordinaire Maintenance exceptionnelle filtre, échangeurs, moteurs...

  • Page 18: Modification De La Position Des Piquages Sur Site

    1420 2465 1320 56 V 1420 2545 1830 3.5 Modification de la position des piquages sur site CAD HR BASIC H     Vue de dessus Les centrales CAD HR BASIC sont livrées avec une configuration des piquages en ligne. Pour modifier la position des piquages : ...
  • Page 19 Couper l’alimentation électrique sur l'interrupteur Démonter les panneaux sectionneur et éventuellement au disjoncteur Reconnecter le connecteur Déconnecter le connecteur rapide situé au dos du panneau Effectuer le changement de rapide au dos du panneau comprenant l’armoire de régulation. position des panneaux régulation Tourner l’interrupteur de Refixer les panneaux...

  • Page 20: Raccordement Hydraulique

    Couper l’alimentation électrique sur l'interrupteur sectionneur Démonter les panneaux et éventuellement au disjoncteur Effectuer le changement de position des panneaux Tourner l’interrupteur de proximité pour autoriser Refixer les panneaux l’alimentation électrique RACCORDEMENT HYDRAULIQUE 4.1 Raccordement des batteries à eau Les caractéristiques hydrauliques de la centrale sont spécifiques à votre installation et sont déterminées par la sélection informatique : Perte de charge sur l’eau / Débit d’eau.
  • Page 21 Principe de raccordement des batteries à eau Sens de l'air L'entrée et la sortie d'eau se font en fonction du sens de l'air. Le collecteur de "sortie d'eau" est positionné côté entrée d'air sur la batterie. Le collecteur entrée d'eau est le plus éloigné.

  • Page 22: Raccordement Des Vannes

    Installation du thermostat change over (Batterie eau réversible ER) Un thermostat change over (THCO) est à installer sur le réseau hydraulique et à raccorder au coffret élec- trique de l’unité. Il permet l’inversion de la commande de la vanne de mélange, dans les installations à une seule batterie, en fonction de la température du fluide détectée en entrée de la vanne.

  • Page 23: Raccordement Aéraulique

    RACCORDEMENT AÉRAULIQUE 5.1 Raccordement des gaines Avant de raccorder les gaines, vérifier que les 4 étiquettes (ci-dessous) collées sur la CTA, correspondent aux schémas du § "3.1 Identification machine / symboles", page 13. Etiquettes Symboles Etiquettes Symboles Etiquettes Symboles Etiquettes Symboles notice notice...

  • Page 24: Raccordement Des Accessoires

    5.2 Raccordement des accessoires Raccordement électrique sur le coffret de la CAD HR BASIC : voir § "6.4 Coffret électrique – Description et raccordement", page 31. 5.2.1 Registres Lorsque l’unité est équipée d’une batterie à eau, il est conseillé de prévoir un registre de protection anti- gel placé...

  • Page 25: Montage Toiture De Protection Trhb

    écrous et des rondelles. Fixez les panneaux latéraux au châssis de la machine avec les vis. Nombre de pièces selon les tailles CAD HR BASIC H 07 9 pcs CAD HR BASIC H 11 11 pcs CAD HR BASIC H 16...

  • Page 26: Caractéristiques Et Raccordements Électriques

    CAD HR BASIC V 1 - Assemblage des différents éléments du plafond avec les vis, rondelles et écroux. 2 - Insérer les supports latéraux en tôle et les fixer avec des vis, des écrous et des rondelles. 3 - Fixez les panneaux latéraux au châssis de la machine avec les vis.

  • Page 27: Caractéristiques Électriques

    6.2 Caractéristiques électriques Unités globales Puissance et intensité pour la totalité de la CAD HR BASIC sélectionnée. Capacité du bornier de raccordement de l’alimentation : 10 mm², couple de serrage : 1.2Nm Puissance Intensité max Taille Alimentation 07 E/ER Mono 230V 0,33 2,10 11 E/ER...

  • Page 28: Modèle Ei - Protection Thermique

    Modèle EI - Protection thermique Protection thermique à réarmement manuel (65°C) Protection thermique à réarmement automatique (55°) Relais principal Relais statique Pressostat de sécurité Batterie électrique antigel externe BATE R010 (uniquement pour construction horizontale H) Dans les régions où les températures hivernales sont basses, il est possible d’installer une batterie de dégivrage externe sur le réseau d’air neuf.

  • Page 29: Télécommande Tactile Epjcolor

    6.3 Télécommande tactile EPJCOLOR La télécommande EPJcolor est livrée avec l’unité, une étiquette permet de savoir où elle a été stoc- kée durant le transport. La télécommande EPJCOLOR est livrée avec un câble de 5 m (rallonge possible jusqu'à 30 m). Pour plus de 5 m, il faut utiliser un cable type 26AWG 4x 0.5 mm²...

  • Page 30: Coffret Électrique - Description Et Raccordement

    6.4 Coffret électrique – Description et raccordement 6.4.1 CAD HR BASIC H - E / EI / ER tailles 07 - 11 - 16 - 23 et CAD HR BASIC H - E / ER taille 34 Bypass 230V 6,3A...
  • Page 31 Batterie électrique de dégivrage échangeur - type BATE R010 voir schéma de cablage sur NT-509062-BATE-R-010 Accessoire Sonde de qualité d'air type CO2 ou consigne externe de commande du caisson de mélange 230\24V DC 18-G batterie antigel CO2-RH-VOC SENSOR SENSORE\ EXT 0-10V 0-10 EE16 EE80...
  • Page 32 6.4.2 CAD HR BASIC H EI 34 Bypass 230V 6,3A Relai 24V DC 230V Registre (1-2) Contact 230V Accessoire Ouvert=unité arrêtée c-pro 3 giga+ NO-CO NC-CO-NO 1=ON 3 4 5 BACNET-MODBUS CONFIG. SEE MANUAL VEDI MANUALE EPJcolor Micro switch 2=ON...
  • Page 33 Batterie électrique de dégivrage échangeur - type BATE R010 voir schéma de cablage sur NT-509062-BATE-R-010 Accessoire Sonde de qualité d'air type CO2 ou consigne externe de 18-G batterie antigel commande du caisson de mélange CO2-RH-VOC SENSOR SENSORE\ EXT 0-10V 0-10 EE16 EE80 47 -...
  • Page 34 6 mm2 6 mm2 COP1 (1 TRANSMETTEUR DE PRESSION COP)-> SOUFFLAGE OU EXTRACTION COP1-COP2 (2 TRANSMETTEUR DE PRESSION COP) -> COP1=SOUFFLAGE Ventilate COP2=EXTRACTION de sou a Transmetteur de pression en accessoire In max=32A Icc max=17KA Hors prestation VIM 34/100 NT-509003-CAD-HR-BASIC-EVCO-FR-250527...
  • Page 35 Batterie électrique Accessoire Sonde de qualité d'air de dégivrage interne type CO2 ou consigne externe de -voir schéma de cablage commande du caisson de mélange 230\24V DC 18-G dégivrage CO2-RH-VOC SENSOR SENSORE\ EXT 0-10V 0-10 EE16 EE80 AI14 Sortie 0-10V Sortie 0-10V pour 3 registres de recirculation moteur moteur...
  • Page 36 10 mm2 10 mm2 COP1 (1 Transmetteur de pression COP)-> Sou age ou extraction COP1-COP2 (2 Transmetteurs de pression COP) -> COP1=Sou age Vent de so COP2=Extraction In max=50A Transmetteur de pression en accessoire Icc max=17KA Hors prestation VIM 36/100 NT-509003-CAD-HR-BASIC-EVCO-FR-250527...
  • Page 37 Batterie électrique Accessoire Sonde de qualité d'air de dégivrage interne type CO2 ou consigne externe de -voir schéma de cablage commande du caisson de mélange 18-G Dégivrage CO2-RH-VOC SENSOR SENSORE\ EXT 0-10V 0-10 EE16 EE80 47 - AI14 Sortie 0-10V SORTIE 0-10V POUR 3 REGISTRES DE RECIRCULATION moteur moteur...
  • Page 38 10 mm² 10 mm² COP1 (1 Transmetteur de pression COP)-> Sou age ou Extraction COP1-COP2 (2 Transmetteurs de pression COP)-> COP1=Sou age COP2=Extraction In max=50A Ventilate Transmetteur de pression en accessoire Icc max=17KA Hors prestation VIM sou ag 38/100 NT-509003-CAD-HR-BASIC-EVCO-FR-250527...
  • Page 39 Batterie électrique Accessoire Sonde de qualité d'air de dégivrage interne type CO2 ou consigne externe de - voir schéma de cablage commande du caisson de mélange 18-G Dégivrage CAPTEUR DE QUALITE D'AIR - 0/10V 0-10 EE16 EE80 47 - AI14 DI-DO FONCTIONS DI FONCTIONS SORTIE 0-10V POUR...
  • Page 40 6.4.6 Schéma électrique CAD HR BASIC H-V 07 / 11 / 16 / 25 c-pro 3 giga+ AC 230V DC 24V Télécommande tactile DIN 24V EPJcolor DIN G CAN+ *TI : retirer le câblage CAN- 2=ON interne lors de batterie externe (la sonde doit être placée après la batterie)
  • Page 41 6.4.7 Schéma électrique CAD HR BASIC H-V 34 / 45 / 56 c-pro 3 L1 L2 giga+ L1 L2 AC 230V DC 24V *TI : retirer le câblage interne lors de batterie externe (la sonde doit être placée après la batterie) Télécommande tactile...

  • Page 42: Schéma De Raccordement Des Batteries De Dégivrage Internes Cad Hr Basic V Ed/Edi/Edc

    6.4.8 Schéma de raccordement des batteries de dégivrage internes CAD HR BASIC V ED/EDI/EDC CAD HR BASIC V 07 - 11 Alimentation électrique externe Vers l'armoire électrique principale de l'unité Id 30ma L1 L2 L1 L2 Vers l'entrée A-DI12 et GND sur l'armoire principale de l'unité...

  • Page 43: Schéma De Raccordement Des Batteries Électriques De Poste Chauffe Internes Cad Hr Ba

    6.4.9 Schéma de raccordement des batteries électriques de poste chauffe internes CAD HR BA- SIC H-V EI / EDI CAD HR BASIC V 07 - CAD HR BASIC H 11 CAD HR BASIC H - V 07 - 11 Vers l'armoire électrique principale de l'unité...

  • Page 44: Tableau Des Entrées / Sorties Régulation Cad Hr Basic 07-11-16-23-25 H/V

    Vers l'entrée A-DI12 et GND sur l'armoire principale de l'unité 6\8 kw CAD HR BASIC H/V 34=8kw - CAD HR BASIC H/V 43=12kw - CAD HR BASIC H/V56=16kw Vers l'armoire électrique principale de l'unité L1 L2 L3 Vers l'entrée A-DI12 et GND sur l'armoire principale de l'unité...
  • Page 45 Entrées analogiques Bornier-Connecteur Signal Variable Description AI7-GND Capteur de pression différentiel pour le contrôle du débit 0,5 - 4,5 V DP extraction 20-14(conn) du ventilateur d'extraction Capteur de pression différentiel pour le contrôle en pression AI8-GND constante (COP) avec 1 Capteur pouvant être installé au 0,5 - 4,5 V DP COP 8-G (DIN)

  • Page 46: Sorties Logiques

    Sorties analogiques Bornier-Connecteur Signal Variable Description AO1 - GND Ventilateur Signal de commande proportionnel 0-10V du ventilateur 0-10V (12-18 conn.) Soufflage de soufflage AO2 - GND Ventilateur Signal de commande proportionnel 0-10V du ventilateur 0-10V (13-18 conn.) Extraction d'extraction Chauffe et/ou Signal de commande proportionnel 0-10V chaud/froid - AO3 - GND 0-10V ou...

  • Page 47: Tableau Des Entrées/Sorties Régulation Cad Hr Basic 32-34-45-56 H/V

    Sorties logiques Bornier Signal Variable Description NO12-CO12 Sortie correspondant à une demande de froid - pour NO12- Demande (direct sur le démarrage d'une pompe de circulation par exemple. CO12 chaud/froid controleur EVCO) Max 230V max 5A NO13-CO13 (direct NO13- Recirculation Sortie correspondant au recyclage sur certaines plages sur le controleur CO13...
  • Page 48 Entrées logiques Bornier Signal Variable Description AI12 -GND AI12 Thermostat de Entrée thermostat de surchauffe - Batterie électrique (direct on control (A-DI12) surchauffe antigel ou Batterie électrique de post chauffe evco) AI13 -GND (direct AI13 Dégivrage Entrée forçage vitesse réduite lors du dégivrage du on control evco) (A-DI13) groupe DX...

  • Page 49: Schémas De Raccordement D'éléments Externes (Exemples)

    Sorties logiques Bornier Signal Variable Description NO8-CO8 Report d'information sur le free cooling. Max 230V max NO8-CO8 free cooling 44-45(DIN) NO9-CO9-NC9 NO9- Report d'information Mode chauffage - mode Saison 15-16-14 (DIN) CO9-NC9 rafraîchissement. Max 230V max 3A NO10-CO10 NO10- Report d'information lors du passage en GV. Max 230V (Direct on control Vitesse GV CO10...
  • Page 50 Cas de 2 batteries eau chaude interne (ER / EDR) et eau froide externe + registre et vannes (accessoires) Vers armoire de contrôle Sonde de sou age* Sonde antigel batterie à eau Vanne chaud batterie interne Vanne froide Registre batterie externe d'air neuf TOR Cas d'une batterie électrique de dégivrage externe type BATER 0-10 Mono...
  • Page 51 Cas de fonctionnement en débit variable (VAV) avec Cas de fonctionnement débit constant (CAV) sonde de qualité d'air (accessoire) Vers armoire de contrôle Vers armoire de contrôle Sonde CO2 Cas du fonctionnement en pression constante (COP) avec 1 sonde de pression au soufflage ou à l’extraction ou 2 sondes de pression (accessoires) Vers armoire de contrôle Vers armoire de contrôle...

  • Page 52: Cas De Raccordement De Registres De Mélange Ou De Recyclage

    Cas d’un fonctionnement avec un système DAD – Registre incendie au soufflage - et d'une entrée Alim 1~ 230Vac 50/60Hz BREA Alimentation DAD S5 T1 230V ~ 13 33 OX-08 230V ~ Réarmement Boitier de commande manuel Détection automatique Commande DAS 24V Commande DAS R-T 5-DI5 Entrée Incendie...

  • Page 53: Éléments Optionnels

    RÉGULATION EVCO E ED EI EDI ER EDR Dépressostat montés câblés : - Encrassement des filtres Transmetteur de pression assurant la mesure et l’affichage des débits en temps réel sur chaque ventilateur Relais statique sur batterie électrique Sonde de sécurité antigel sur batterie eau Entrée digitale et sortie relais configurable Transformateur 230V/24V pour alimentation électrique des accessoires de l’unité...

  • Page 54: Éléments Principaux

    CAD HR BASIC H RÉGULATION EVCO E EI ER ÉLÉMENTS PRINCIPAUX Armoire de raccordement comprenant : - Interrupteur de proximité - Carte électronique et bornier de raccordement - Commande déportée EPJcolor à raccorder à l'armoire (30 m maxi) Sondes de températures intégrées montées, câblées : - Sonde de température à...

  • Page 55: Régulation Des Débits

    RÉGULATION EVCO E EI ER COMMUNICATION EPJcolor Commande déportée avec écran graphique tactile Régulation communicante : - Communication MODBUS RTU en standard (RS485) ou MODBUS IP sur port TCP/IP raccordement dans l’armoire de régulation - Communication BACnet IP sur port TCP/IP raccordement dans l’armoire de régulation Inclus, Livré...

  • Page 56: Fonctionnement À Pression Constante Cop À L'extraction Ou Au Soufflage

    Entrées digitales permettant le forçage de vitesse : • DI4 = Forçage GV – forçage du débit max paramétré pour le signal max. • A-DI 16 = Forçage Boost L’entrée digitale Boost est prioritaire sur l’entrée digitale GV. 7.2.3 Fonctionnement à pression constante COP à l’extraction ou au soufflage Mode conseillé...
  • Page 57 relais Consigne de Information Free cooling pression extraction pour ouverture forcée Sonde de pression ∆P Capteur Optique relais ∆P Sonde de pression Consigne de pression sou age Sonde CO2 Pour ce dernier cas, l’entrée analogique AI8 sera utilisée pour la sonde de pression en gaine de souf- flage et AI10 pour la sonde de pression en gaine d’extraction.

  • Page 58: Régulation De Température

    7.3 Régulation de température 7.3.1 Principe général Le point de consigne de température ainsi que le mode de chauffage / rafraîchissement (Température de soufflage constante - Température de reprise constante) est rentré via l’écran tactile. La température de souf- flage ou reprise est maintenue à la valeur de consigne en jouant sur les sorties du régulateur «Échangeur», «Chauffage»...

  • Page 59: B Soufflage À Température Constante Avec Compensation De La Température Extérieure

    • Soufflage à température constante Courbe de compensation avec compensation de la température extérieure La consigne de température de soufflage est ajustée en fonction de la température extérieure selon une loi de compensation composée de 8 points de consignes préréglés d’usine. La température de souf- flage est maintenue à...

  • Page 60: Free Heating Et Free Cooling

    7.5 Free heating et free cooling Principe de régulation du bypass échangeur L’échangeur est la première source de chaleur ou de refroidissement en fonction du point de consigne de température. L’écoulement de l’air dans l’échangeur ou dans le bypass est contrôlé par un registre motorisé à volets inversés, de sorte à...

  • Page 61: Stratégies De Dégivrage De L'échangeur

    7.6 Stratégies de dégivrage de l'échangeur La stratégie de dégivrage de l’échangeur se mettra en service selon le principe ci-dessous : • T°R = Sonde de T° Rejet d’air vicié (dans l’échangeur coté rejet) • T°R < 5° risque de gel (valeur réglable) Il est possible de sélectionner l’une des 3 stratégies de dégivrage : Dégivrage par batterie antigel Mesure de la...

  • Page 62: Cas Particulier : Régulation De Température Avec Batterie À Détente Directe Ex

    Dégivrage par diminution du débit de soufflage Mesure de la température au rejet d’air Il est possible de diminuer le débit de soufflage pour TR<3°C permettre un différentiel entre le débit de soufflage et le débit d’extraction (-50%) pour maintenir la température Réduction du débit TR au-dessus de 3°C.

  • Page 63: Pilotage Du Registre D'air Neuf

    7.8 Pilotage du registre d'air neuf Lorsqu’un registre est prévu sur l’air neuf et raccordé à la régulation, son fonctionnement est expliqué dans le tableau ci dessous : Mode de fonctionnement de l'unité Sortie digitale DO 1 Etat du registre Arrêt Ouvert (=0) Registre fermé...

  • Page 64: Registre De Recyclage

    Principe de fonctionnement : Le système de registre de mélange est composé de 3 registres équipés de moteurs 24V variable en fonction d’un signal externe 0-10V.Une sonde de qualité d’air est à installer sur l’air extrait ou en am- biance et à raccordé au régulateur. Elle mesure en permanence le taux de CO2 contenu dans l’air ex- trait, la régulation envoie un signal proportionnel aux servomoteurs des registres pour les ouvrir plus ou moins en fonction de la qualité...

  • Page 65: Horloges Et Programmations Horaires

    7.12 Horloges et programmations horaires Programmation journalière • Programmation jusqu’à 6 plages horaires – du lundi au dimanche et vacances • Choix des vitesses des ventilateurs – vitesse (débit ou pression) réduite – vitesse (débit ou pression) GV – vitesse « boost » (débit) – Auto (en fonction d’un signal externe, sonde de qualité d’air... Uni- quement en mode VAV).

  • Page 66: Menu Principal

    Menu principal Dans la fenêtre de menu, vous pouvez accéder aux fonctions suivantes : Synoptique Températures > avec mot de passe utilisateur Arrêt et vitesses de fonctionnement des ventilateurs Paramètres > avec mot de passe opérateur Horloge > avec mot de passe utilisateur Communication >...

  • Page 67: Paramétrages Principaux

    8.2 Paramétrages principaux Sélection des vitesses selon le mode de fonctionnement paramétré sur la CTA : CAV, débit constant, VAV, débit variable, COP, pression constante Appuyer sur l'icone du menu principal VITESSE VENT. CAV MENU CAV Permet : • d’arrêter l’unité > STOP •...

  • Page 68: Réglages Températures

    Réglages températures Appuyer sur l'icone du menu principal Ctrl mode : Hiver-chaud ou Eté-Froid Réglage selon la saison en cours et le type d’actionneur à disposition pour réguler la température (exemple sonde THCO) Température de consigne : réglage possible avec mot de passe "opérateur"...

  • Page 69: Paramétrage Spécifique Des Modes De Ventilation Cav/Vav/Cop

    8.3 Paramétrage spécifique des modes de ventilation CAV/VAV/COP Appuyer sur l'icone du menu principal > Niveau 2 Opérateur L’accès à ce menu permet de modifier les réglages usine présentés au § "10.1 Paramétrage d'usine des CTA", page 88. L’accès à ce menu demande le niveau d’autorité minimum : Niveau 2 "opérateur".

  • Page 70: Paramétrage Commun Aux Modes Cav Et Vav

    Paramétrage commun aux modes CAV et VAV CAV – VAV Soufflage CAV – VAV Extraction K Souffl. K Souffl. Pression Max souf. Pa Pression Max souf. Pa extr. Pa extr. Pa Pression Min souf. Pa Pression Min souf. Pa 1500 Bande-P souffl.

  • Page 71: Paramétrage Du Mode Cop

    Paramétrage du mode COP • Paramétrage du ou des capteurs de pression utilisés pour la mesure en gaine. • Caractéristiques des bandes proportionnelles et temps d’intégral de la boucle de régulation de pression. Pression Max Ext. Pa • Paramétrage du type de signal émis par le capteur de Pression Min Ext.

  • Page 72: Réglages Communs À Tous Les Modes De Fonctionnements Ventilateurs

    8.3.3 Réglages communs à tous les modes de fonctionnements ventilateurs Appuyer sur l'icone du menu principal > Niveau 2 Opérateur Choix du mode de régulation de la température de soufflage REGLAGES Extr. : Soufflage avec contrôle de la température de reprise T°...
  • Page 73 Choix de la stratégie antigel ANTIGEL Cet écran permet de configurer le type de stratégie utilisée pour prévenir le risque de gel sur l’échangeur : Bypass Débit Elect. • Utilisation du bypass proportionnel. • Décalage de débit (diminution du débit de soufflage). •...

  • Page 74: Programmation Horaire

    Configuration des sorties DI 4 / DI 9 / DI 5 DI4 : • GV avec possibilité de temporisation après une détection de présence par exemple DI9 (A-DI 16) : • Boost avec possibilité de temporisation après une détection de présence par exemple DI 5 : •...

  • Page 75: Paramétrage Du Protocole De Communication

    Il est possible de paramétrer jusqu’à 6 programmes horaires par jour de la semaine. • Le début de chaque journée est défini par défaut à 00.00 heure. • L’heure de début du Prg 2 détermine la fin du Prg 1, et Prg horaire ainsi de suite.

  • Page 76: Modbus Esclave

    MODBUS ESCLAVE Adresse : Représente l’adresse que vous souhaitez attribuer à l’unité. Adresse Vitesse de transmission / parité – bit de stop 9600 Vitesse de transmission correspondent aux caractéristiques de communication de votre réseau Modbus. Parité Aucun Bit de stop Contactez votre administrateur réseau pour obtenir les valeurs à...

  • Page 77: Sauvegarde - Restauration

    8.6 Sauvegarde - Restauration Appuyer sur l'icone du menu principal > Niveau 2 Opérateur ENREG. ET REPARER ENREGISTRER DERNIERE CONFIG. Enregistre dans un espace mémoire la dernière configuration de tous les paramètres utilisateur ENREGISTRER DERNIERE CONFIG. RESTAURER DERNIERE CONFIG. Restaure la dernière configuration utilisateur enregistrée RESTAURER DERNIERE CONFIG.

  • Page 78: Paramétrer La Température De Compensation

    8.7.1 Paramétrer Chaud/froid, Température Appuyer sur l'icone du menu paramètres avancés T°Souffl. Min. : valeur minimale de température de soufflage lors de la régulation de température sur l’air repris. T°Souffl. Max. : valeur maximale de température de CHAUD/FROID/T° soufflage lors de la régulation de température sur l’air repris. Hiver Eté...

  • Page 79: Ao Sortie Analogique

    T°COMPENSATION Permet de règler la température de bascule du mode Hiver à Eté dans la régulation de température Hiver/Eté. Set Hiver/Eté ext.temp. 13.0 °C 8.7.3 Visualisation / modification des entrées / sorties Appuyer sur l'icone du menu paramètres avancés DI Entré Digital DI1-HV1 Marche/Arrêt Marche DI2-HV1 Pressostat Filtres...

  • Page 80: Tester L'appareil

    ARRÊTER L’UNITE Arrêt Permet de réaliser un certain nombre de test par forçage de AO1 Vent. Soufflage valeurs. Contacter sav@vim.fr. AO2 Vent. Extract. En réglant le paramètre EN TEST sur “marche”, vous AO3 Bat Interne pouvez forcer la sortie numérique et le signal pour la sortie AO4 Batterie de dégivrage...

  • Page 81: Parametres Avances

    Retard Bypass min. : définit, si besoin, un délai activation du démarrage de l’antigel par le Bypass - Valeur par défaut Ouverture Max. Bypass : ouverture maxi du Bypass lors de l’antigel si pas de batterie de post chauffe déclarée. Ouverture Max.
  • Page 82 Grâce à ce paramètre, il est possible de lire l’entrée analogique CAV-COP et éventuellement d’y apporter une correction. Atténuation de la mesure Pa : Le transmetteur mesure la pression plusieurs fois et la valeur moyenne de la période choisie est prise en compte.

  • Page 83: Communication Gtc

    COMMUNICATION GTC 9.1 Communication en protocole MODBUS La liste simplifiée Modbus ci-dessous regroupe les données les plus couramment utilisées en supervision. Les informations disponibles seront toutefois dépendantes de la configuration de l'installation (modes de fonctionnement ou options choisis). Registre Registre Valeurs acceptées Read/ Fonction...
  • Page 84 Registre Registre Valeurs acceptées Read/ Fonction adresse adresse Description Write Min. Max. base 0 base 1 LECTURE DES TEMPERATURES Température 0x0000 Temperature d'air neuf -3276.8 3276.7 air neuf Température 0x0001 température de soufflage -3276.8 3276.7 soufflage Température 0x0002 Température Extraction (reprise d'air vicié) -3276.8 3276.7 reprise...

  • Page 85: Communication En Protocole Bacnet

    Nom du fournisseur : Restrictions Fournisseur ID : Calendrier sans objet Nom de l'objet : VIM CTA-01 Aucun planificateur d’objets Position: Les valeurs non signées sont limitées à 65535. Le nombre maximum d’états dans les objets Multistate est Description : de 16 états...

  • Page 86: Analog Output

    Analog Output Entité Info Unité Fan Exhaust sortie 0-10v ventilateur d'Extraction- AO Volts Fan Supply Sortie 0-10v Ventilateur de soufflage - AO Volts Uscita 0-10v 1 Batt_Res Pwm Sortie 0 -10v /PWM batterie électrique ou batterie eau - AO Volts Uscita Pre-heat sortie 0 -10v batterie électrique de dégivrage Volts...

  • Page 87: Binary Output

    Entité Info Unité 38 % Post el. % sortie de commande batterie électrique de chauffage 39 Out_Damp % du signal envoyé au caisson de mélange 40 Max_Ric_Lim Ouverture maxi du caisson de recirculation 41 Min_ric_lim Ouverture minimum du caisson de recirculation Binary Output Entité...

  • Page 88: Mise En Service

    La mise en service et le paramétrage de la régulation doivent être effectués par une personne qualifiée. En France cette prestation peut être assurée par VIM et ses prestataires qualifiés. Contacter sav@vim.fr. Cette préstation ne peut intervenir qu’une fois l’installation, les opérations de raccordements électriques, aérauliques et hydrauliques effectuées.

  • Page 89: Maintenance - Remplacement De Pieces - Alarmes

    - Un thermostat à réarmement automatique qui coupe la batterie à 55°C • Tout réarmement ou information de déclenchement (via la GTC par exemple) implique de rechercher la cause de ce déclenchement sur la CTA et sur l'installation. Contacter sav@vim.fr. 11.2 Fréquence d’entretien Respecter au minimum les obligations légales.

  • Page 90: Entretien / Remplacement Des Filtres Air Neuf / Air Extrait

    Organes à contrôler Tous les 3 mois Une fois par an Vérifier l'encrassement – Nettoyer si Batterie eau Contrôler l'étanchéité besoin Contrôler l'étanchéité / resserer les connexions Bac de récupération des condensats Contrôler l'étanchéité / l'écoulement Nettoyer Vérifier les connexions électriques/ Pressostats Vérifier le fonctionnement aérauliques...

  • Page 91: Entretien / Remplacement De L'échangeur

    Couper l’alimentation électrique sur l'interrupteur sectionneur et Ouvrir les portes d’accès éventuellement au disjoncteur Tirer sur les filtres M5 (extraction) et F7 (air neuf) Tourner l’interrupteur de proximité pour autoriser Dépoussiérer le compartiment proche des glissières filtres l’alimentation électrique Redémarrer l’unité, l’alarme filtre Placer les filtres neufs dans les différents emplacements est à...

  • Page 92: Entretien / Remplacement Des Ventilateurs

    Manipuler avec précaution en utilisant les moyens de levage adaptés. Remonter l’ensemble et repositionner le connecteur. Nettoyer à l’air comprimé ou à l’eau savonneuse. Ne pas utiliser de détergents ammoniaqués. 11.5 Entretien / remplacement des ventilateurs Après une longue période d’utilisation, de la poussière peut se déposer sur le ventilateur, un dépoussié- rage est alors nécessaire.

  • Page 93: Entretien / Remplacement De La Batterie À Eau

    11.7 Entretien / remplacement de la batterie à eau Pour conserver les caractéristiques de la batterie, purger le circuit d’eau une fois par an. En fonction de la pollution ambiante, et malgré la filtration, de la poussière peut se déposer sur la batterie. Après démontage, la batterie peut être nettoyée au jet d’eau, à...

  • Page 94: Alarmes Et Défauts

    11.8 Alarmes et défauts Liste des alarmes indiquées sur la télécommande du menu principal > Niveau 1 Utilisateur Appuyer sur l'icone ALARMES Sonde soufflage Pas d’alarme Sonde air neuf Pas d’alarme 14 alarmes principales sont indiquées Sonde reprise Pas d’alarme >...
  • Page 95 Liste des alarmes Paramètre Valeur État Bat. eau Risque de givrage sur la batterie eau chaude. Filtres Filtres encrassés : Remplacez les filtres. Défaillance possible du ventilateur : 1 - Vérifier les connexions électriques (voir les schémas de câblage) ; Vent.

  • Page 96: Historique Des Alarmes

    Historique des alarmes Appuyer sur l'icone du menu paramétrages avancés > Niveau 3 Expert HISTORIQUE ALARME CODE EVENEMENT Al. Vent. Extraction Al. Vent. Soufflage Al. filtres Al.sonde T°Air neuf Al.sonde T°Soufflage Al.sonde T°Extraction Al.sonde T°Rejet Al.sonde T°eau Al. Capteur Ext. 1 Visualisation de la liste des alarmes >...

  • Page 97: Liste Des Principales Pièces De Rechange

    Code Texte d'alarme Description Problème sur le capteur de pression différentiel réalisant la mesure sur le ventilateur de soufflage (affichage du débit). Pas de signal externe (Tension aux bornes = 0V) : Al. Capteur CAV soufflage • Contrôler le raccordement électrique de la source externe (voir schéma électrique).

  • Page 98: Gestion Des Déchets

    Code Type Désignation 009226 Kit Batterie eau KBCF 11 V Kit Bat eau C/F CAD HR BASIC 11 non monté 009720 Kit Batterie eau KBCF 16 H Kit Bat eau C/F CAD HR BASIC 16 non monté 009722 Kit Batterie eau KBCF 16 V Kit Bat eau C/F CAD HR BASIC 16 non monté...
  • Page 99 99/100 NT-509003-CAD-HR-BASIC-EVCO-FR-250527...
  • Page 100 à toute modification technique. Les prés de Mégy Sud – SOUDAN CS 60120 - 79401 ST MAIXENT L’ECOLE CEDEX Tél. : 05 49 06 60 38 ou 05 49 06 60 25 sav@vim.fr - www.vim.fr 100/100 NT-509003-CAD-HR-BASIC-EVCO-FR-250527...

Ce manuel est également adapté pour:

Cad hr basic v

Table des Matières
