10.6
Transmission principale coudée
Pos : 81.22.2 /WH B/Wartung/Eas yColl ect 753/903/1053/Hinweis Kontr olle/wec hs el i n waager ec hter Stell ung des Getri ebes vor nehmen @ 26 \mod_1245065900611_64.doc x @ 258460 @ @ 1
Remarque
Effectuez le contrôle de niveau d'huile et la vidange de l'huile alors que l'engrenage repose sur
une surface horizontale !
Pos : 81.22.3 /BA/Wartung/Öl kontroll e_Wechsel/Hi nweis - Altöl or dnungsg emäß ents orgen @ 0\mod_1197008117002_64.doc x @ 15548 @ @ 1
Remarque
Eliminer l'huile usagée conformément à la réglementation
Pos : 81.22.4 /BA/Wartung/Öl kontroll e_Wechsel Ölqualität /Öl meng e: siehe Kapi tel Technisc he Daten ( 2015-09-11 09:58:47) @ 134\mod_1350483480921_64.doc x @ 1188083 @ @ 1
Pour des informations concernant la qualité de l'huile et la quantité de l'huile, voyez le
chapitre Caractéristiques Techniques « Lubrifiants »
Pos : 81.22.5 /BA/Wartung/Öl kontroll e_Wechsel/Öl kontrolle / Öl wec hs el Inter vall: siehe Kapitel Wartung „Wartungstabell e" @ 134 \mod_1350483605921_64.doc x @ 1188113 @ @ 1
Pour des informations concernant l'intervalle pour le contrôle du niveau d'huile et la vidange de
l'huile, voyez le chapitre Maintenance « Tableau de Maintenance »
Pos : 81.22.6 /BA/Wartung/Öl kontroll e_Wechsel/Vorsätze/X-Disc/Bild Hauptwinkelgetriebe X-Disc 6200_1 @ 140\mod_1355142278207_64.doc x @ 1244636 @ @ 1

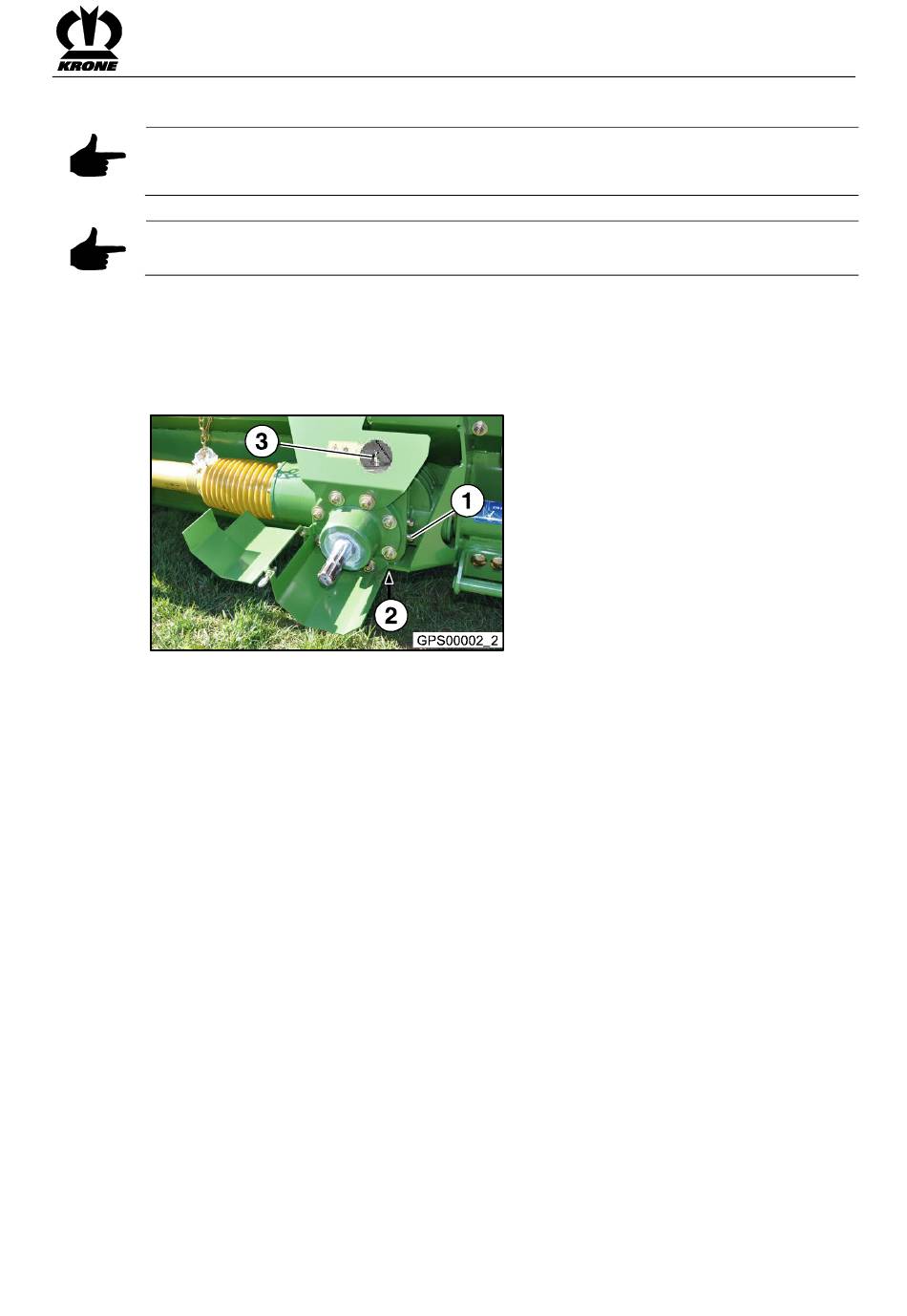

Fig. 14
1)
Vis de contrôle / alésage de contrôle
3)
Vis de remplissage / alésage de remplissage de l'huile
Pos : 81.22.7 /BA/Wartung/Öl kontroll e_Wechsel Öl kontr olle N EU über Kontr ollschr aube @ 140\mod_1355141753680_64.doc x @ 1244580 @ @ 1
Contrôle du niveau d'huile:
•
Dévissez la vis de contrôle.
•
Niveau d'huile : jusqu'à l'alésage.
Lorsque l'huile atteint l'alésage de contrôle:
•
Vissez la vis de contrôle et serrez-la à fond.
Lorsque l'huile n'atteint pas l'alésage de contrôle:
•
Dévissez la vis de remplissage.
•
Faites l'appoint d'huile via l'alésage de remplissage de l'huile jusqu'à ce que l'alésage de
contrôle soit atteinte.
•
Vissez la vis de contrôle et la vis de remplissage et serrez-les à fond.
Pos : 81.22.8 /BA/Wartung/Öl kontroll e_Wechsel Ölwec hs el NEU @ 140\mod_1355142057277_64.doc x @ 1244608 @ @ 1
Vidange de l'huile:
Récupérez l´huile coulante dans un récipient approprié.
•
Dévissez la vis de vidange de l'huile et purgez l'huile.
•
Dévissez la vis de contrôle et la vis de remplissage.
•
Vissez la vis de vidange de l'huile et serrez-la à fond.
•
Remplissez l'huile fraîche via alésage de remplissage de l'huile jusqu'à ce que l'alésage de
contrôle soit atteinte.
•
Vissez la vis de contrôle et la vis de remplissage et serrez-les à fond.
Pos : 81.23 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
2)
Vis de vidange
Maintenance
39
