Mécanisme de coupe direct

Publicité

Pos : 73.14 /BA/Inbetri ebnahme/Vors ätz e/Sc hneidwer k ausrichten @ 68 \mod_1304414922231_64.doc x @ 627156 @ 3 @ 1
6.1.2
Orientation du mécanisme de coupe

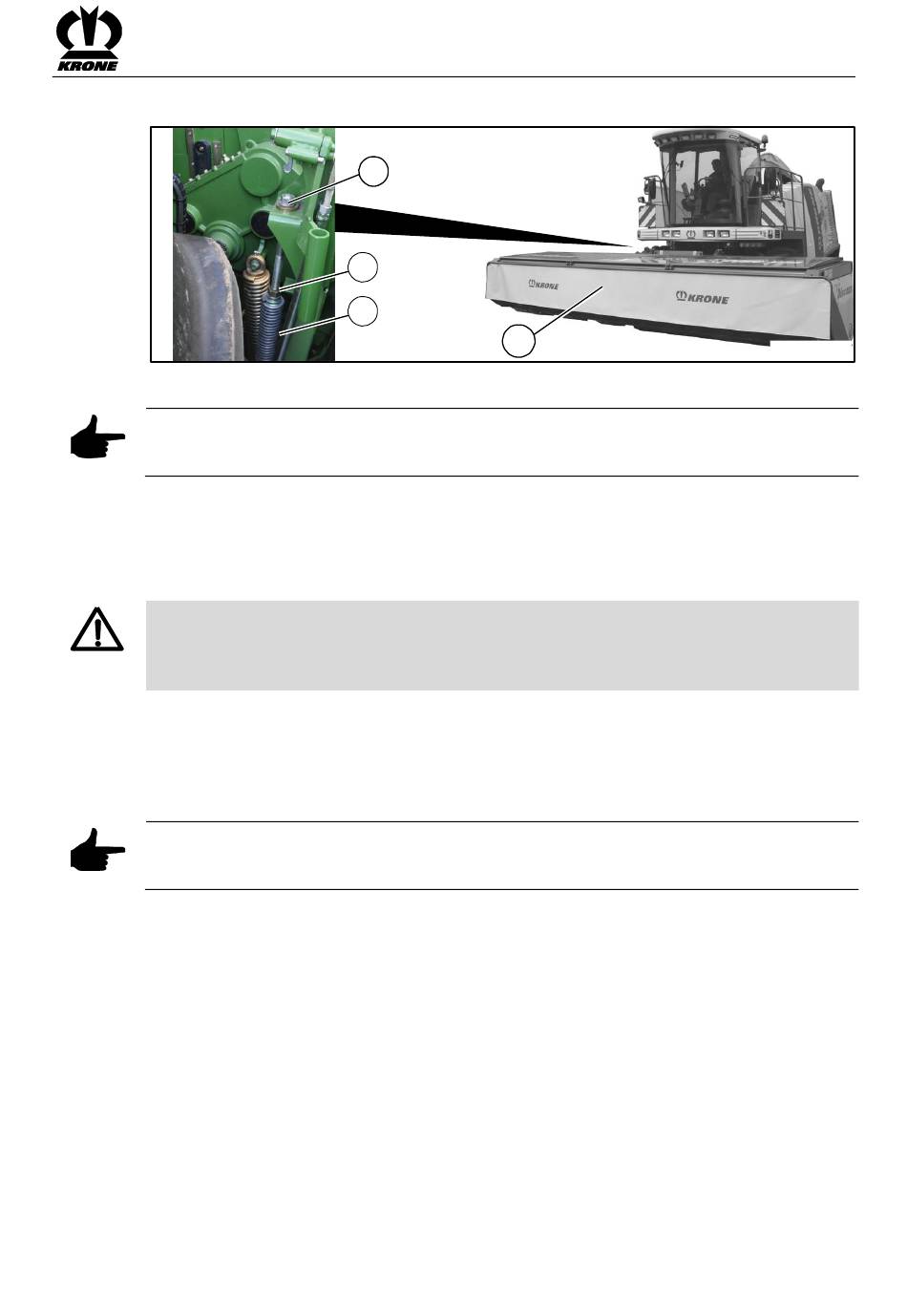

Fig. 9
Remarque
Le mécanisme de coupe doit être orienté lors du premier attelage du mécanisme de coupe et à
chaque changement de ramasseuse-hacheuse.
Le mécanisme de coupe (1) doit être aligné horizontalement sur la ramasseuse-hacheuse.
Soulever le mécanisme de coupe (1) à l'aide du circuit hydraulique de levage et contrôler
l'alignement horizontal, compenser si nécessaire l'inclinaison transversale en modifiant la
tension initiale du ressort de compression (2).
DANGER ! – Actions non prévues sur la machine.
Conséquence : danger de mort, blessures de personnes ou dommages sur la machine
Arrêter le moteur, retirer la clé de contact et immobiliser la machine pour empêcher tout
déplacement inopiné.
Desserrer l'écrou hexagonal (3).
Modifier la prétension du ressort de compression (2) par rotation appropriée de l'écrou
hexagonal (4).
Bloquer à nouveau l'écrou hexagonal (3)
Remarque
Vous trouverez d'autres réglages pour le fonctionnement du mécanisme de coupe dans la
notice d'utilisation « Ramasseuse-hacheuse autoportée BiG X ».
Pos : 74 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
4
3
2
1
Mise en service
GPS00019_1
27
