Mécanisme de coupe direct

Publicité

Mise en service
Pos : 73.6 /Übersc hriften/Übersc hriften 3/K-O/Anbau der M asc hine ( 2014-07-14 16:18:18) @ 68\mod_1304496622733_64.doc x @ 628258 @ 3 @ 1
6.1.1
Montage de la machine
Pos : 73.7 /BA/Sicher heit/Trans portwagen/Ac htung Ankuppeln @ 5\mod_1214207864310_64.doc x @ 91930 @ @ 1
Danger ! - Accouplement
Conséquence : danger de mort ou blessures graves.
Veillez à ce que personne ne se trouve entre la ramasseuse-hacheuse et la machine lors de
l'accouplement.
Pos : 73.8 /BA/Inbetriebnahme/Vorsätze/Ankuppeln/Hi nweis korrektes Ei nhaken pr üfen @ 12\mod_1224679725172_64.doc x @ 152912 @ @ 1
Remarque
Vérifiez des deux côtés que le cadre pendulaire s'est correctement accroché dans le goujon de
réception (1) et les crochets de verrouillage.
Pos : 73.9 /BA/Inbetriebnahme/Vorsätze/Ankuppeln/Ankuppel n Bild T 2 X-Disc 6200 Bj.2011 @ 68\mod_1304405570553_64.doc x @ 627042 @ @ 1

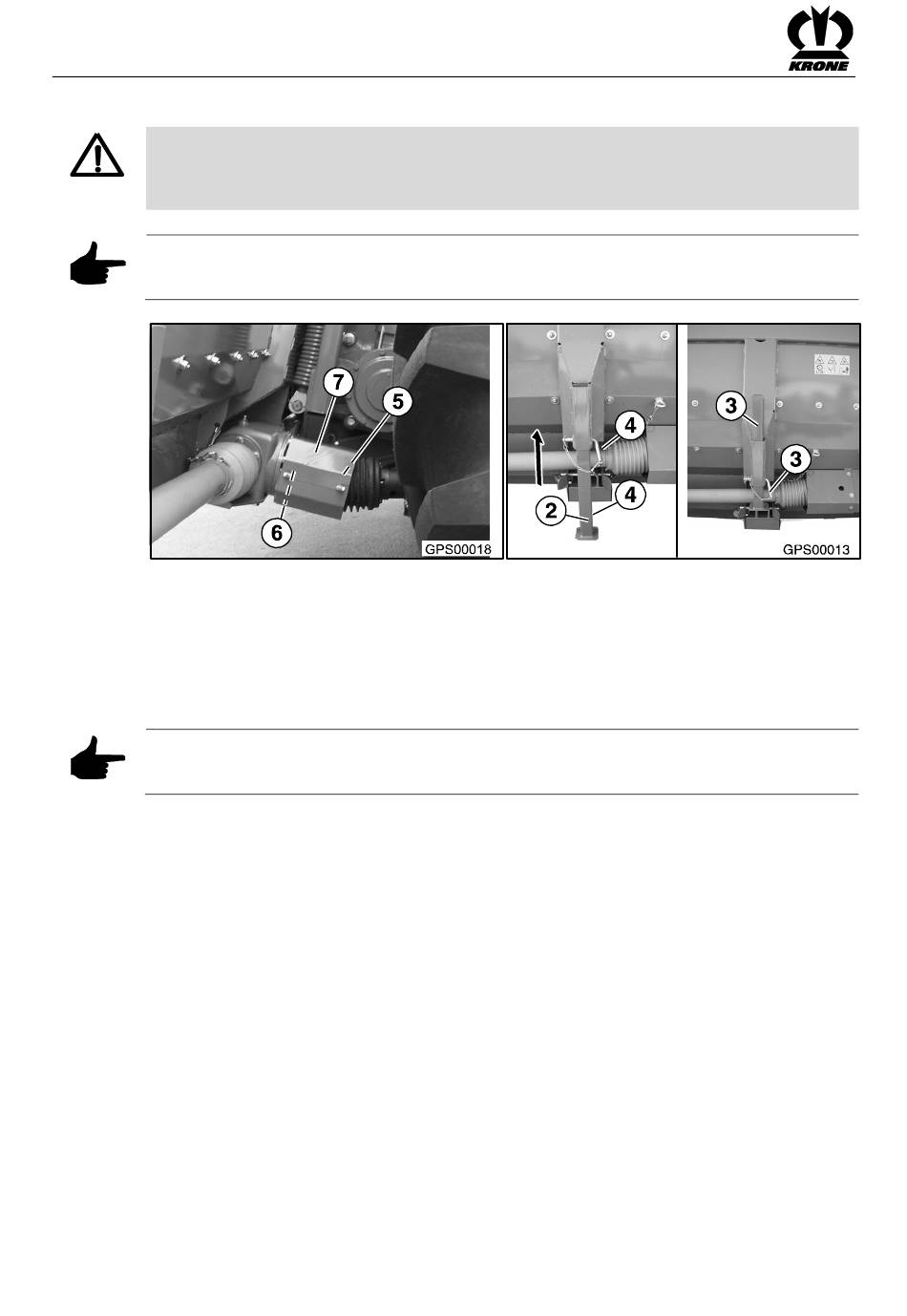

Fig. 8
Pos : 73.10 /BA/Inbetri ebnahme/Vors ätz e/Ankuppel n/Gel enkg abel aufsc hieben @ 12 \mod_1224679877235_64.doc x @ 152933 @ @ 1
Enfilez la fourche articulée (5) sur le maneton d'entraînement (6) de la transmission
principale coudée, jusqu'à ce qu'elle s'encliquète.
Fermez le capot de protection (7)
Pos : 73.11 /BA/Inbetri ebnahme/Vors ätz e/Ankuppel n/Ankuppeln T3 T ext X-Disc 6200 @ 68\mod_1304405984370_64.doc x @ 627070 @ @ 1
Sur les deux côtés, dévissez les boulons (3) sur les pieds de support (2).
Poussez les pieds de support (2) vers le haut et les bloquer avec l'axe (3) dans l'alésage (4)
le plus bas.
Pos : 73.12 /BA/Inbetri ebnahme/Vors ätz e/Ankuppel n/Hi nweis zum Ankuppel BA F eldhächsler bz w. Trans portwagen beac hten @ 68\mod_1304496503688_64.doc x @ 628232 @ @ 1
Remarque
Pour des informations complémentaires sur l'accouplement, voir la notice d'utilisation de la
ramasseuse-hacheuse ou la notice d'utilisation du véhicule de transport.
