9.1
Réglage de la distance lattes de raclage - vis de transport
Pos : 79.6 /BA/Eins tell ung en/Vorsätz e/Abs tand Abstr eifleis ten - För dersc hnec ke ei nstellen Bild @ 329\mod_1427280767868_64.doc x @ 2526488 @ @ 1

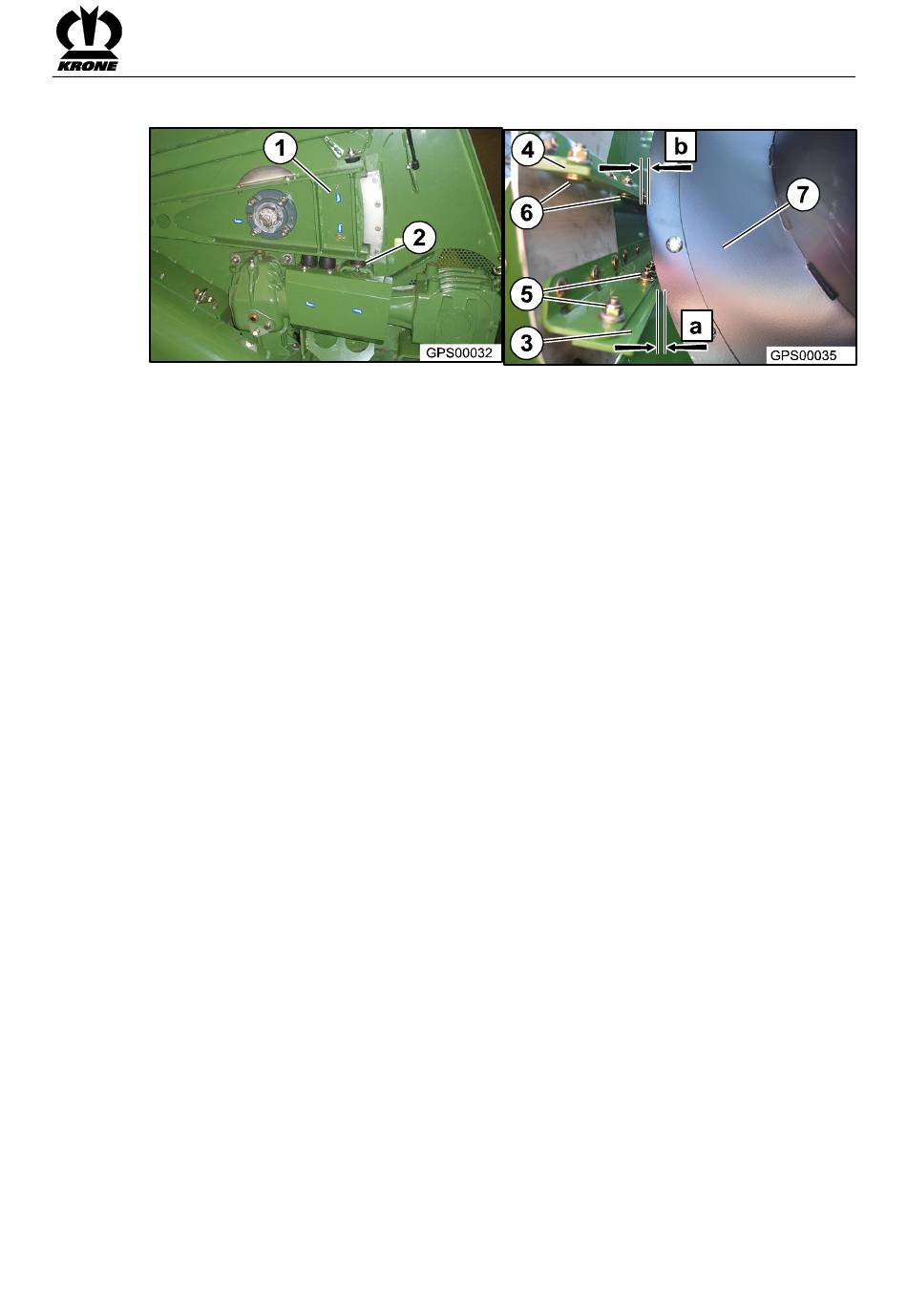

Fig. 12
Pos : 79.7 /BA/Eins tell ung en/Vorsätz e/Abs tand Abstr eifleis ten - För dersc hnec ke ei nstellen @ 329\mod_1427278288298_64.doc x @ 2526227 @ @ 1
L'auge a respectivement à gauche et à droite de l'ouverture de transfert deux barres de raclage
(3) qui raclent la matière récoltée de la vis sans fin. Pour garantir que la matière récoltée est
raclée de manière optimale, les barres de raclage peuvent être réglées via les trous oblongs.
Avant de régler les barres de raclage :
•
S'assurer que la vis sans fin ou le cadre de suspension (1) repose sur le tampon butée (2).
Pour régler la barre de raclage (3) inférieure :
•
Desserrer les raccords à vis (5) et régler l'écartement des barres de raclage (3) aux spires
de la vis (7) sur la cote a=3-6 mm.
•
Serrer les raccords à vis (5).
Pour régler la barre de raclage (4) supérieure :
•
Desserrer les raccords à vis (6) et régler la distance des barres de raclage (4) par rapport
aux spires de la vis (7) sur la cote b=4-7 mm.
•
Serrer les raccords à vis (6).
Après de régler les barres de raclage :
•
Tourner la vis sans fin à la main et vérifier si elle peut être tournée librement et n'entre pas
en collision avec les barres de raclage.
Pos : 79.8 /BA/Eins tell ung en/Vorsätz e/Die Abstr eifleis ten unterliegen einem natürlichen Beanspr uchungs versc hl eiß X-Disc 620 @ 337\mod_1430289578489_64.doc x @ 2560987 @ @ 1
Les barres de raclage (3,4) subissent une usure naturelle et doivent dès lors être contrôlées
chaque année au plus tard avant le début de la saison et le cas échéant remplacées.
Pos : 79.9 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
Réglages
33
