Maintenance
Pos : 81.30.25 /Ü bersc hriften/Ü bersc hriften 3/K- O/MMessersc hnell versc hluss @ 0\mod_1197271019859_64.doc x @ 16595 @ 3 @ 1
10.11.2
Verrouillage rapide des couteaux
Pos : 81.30.26 /BA/Wartung/M ähwer ke/M ess erschr aub / M ess erschnellversc hlus s/Besc hr eibung M ess er wec hs el M ess erschnellversc hlus s @ 0\mod_1197271100500_64.doc x @ 16614 @ @ 1

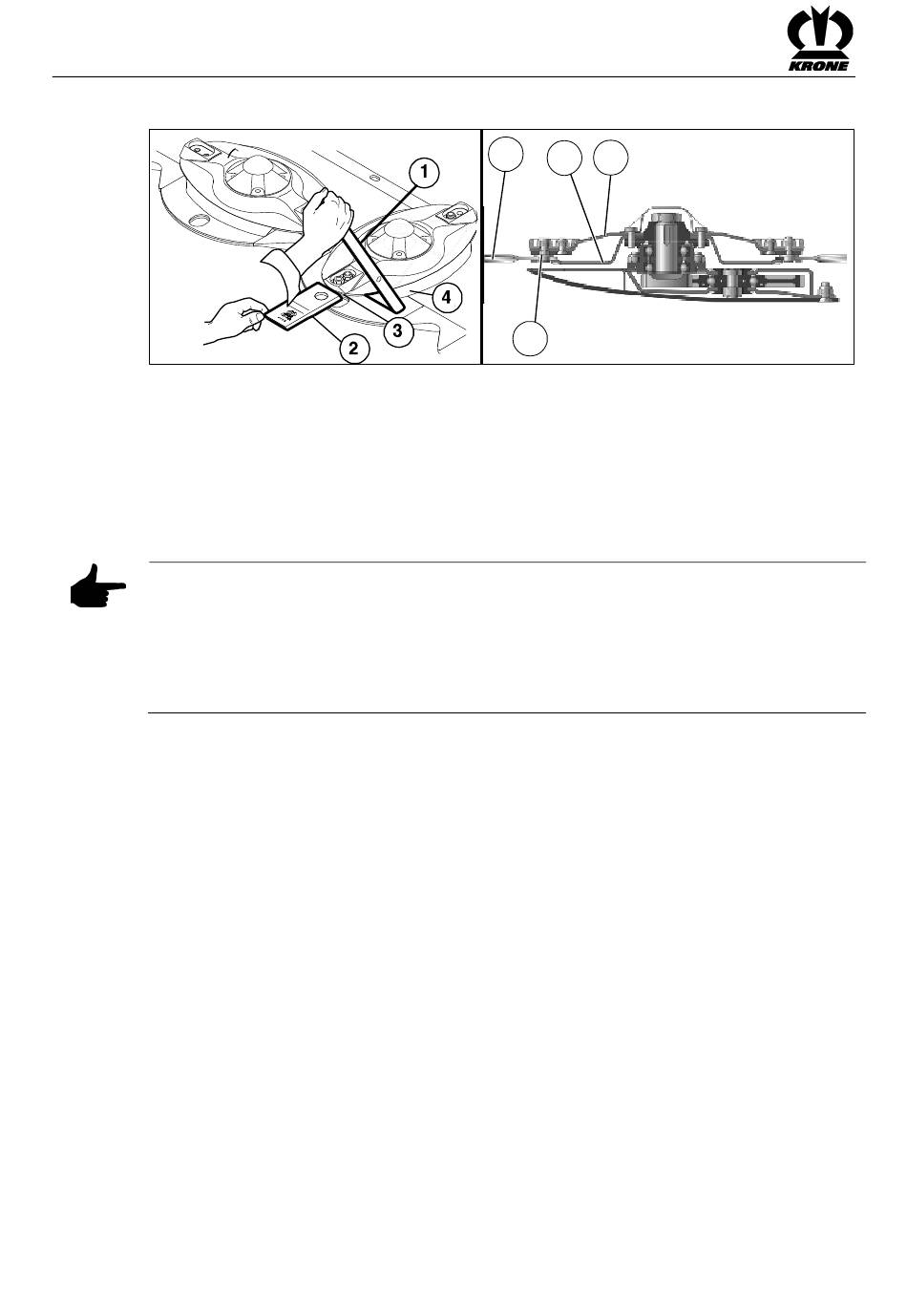

Fig. 26
•
Nettoyez la zone.
•
Démontez les lames endommagés ou usés.
•
Insérez l'outil spécial (1) {clé pour couteaux} entre le porte-couteaux (4) et le ressort à
lames (3) et enfoncez-le à une main.
•
Placez un lame neuf (2) sur la goupille de fixation et faites revenir la clé pour couteaux vers
le haut.
•
Après montage des couteaux, rabattez de nouveau le dispositif de protection.
Remarque
•
Les lames de coupe pour les porte-couteaux / tambours à couteaux tournant à gauche et à
droite sont différentes. Respectez le sens de rotation lors du montage !
•
La flèche figurant sur les lames de coupe doit correspondre au sens de rotation des porte-
couteaux / tambours à couteaux correspondants.
•
L'écrou de blocage (4) pour maintenir les goupilles de fixation ne doit être utilisé qu'une
seule fois.
Lame tournant à droite, n° de réf. : 139-889
Lame tournant à gauche, n° de réf. : 139-888
Pos : 81.30.27 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
52
2
3
4
5
EC-251-0
