Verrouillage à vis des couteaux
Pos : 81.30.23 /BA/Wartung/M ähwer ke/M ess erschr aub / M ess erschnellversc hlus s/Besc hr eibung M ess er wec hs el M ess erschr aubverschl uss @ 47\mod_1285661949953_64.doc x @ 456866 @ @ 1

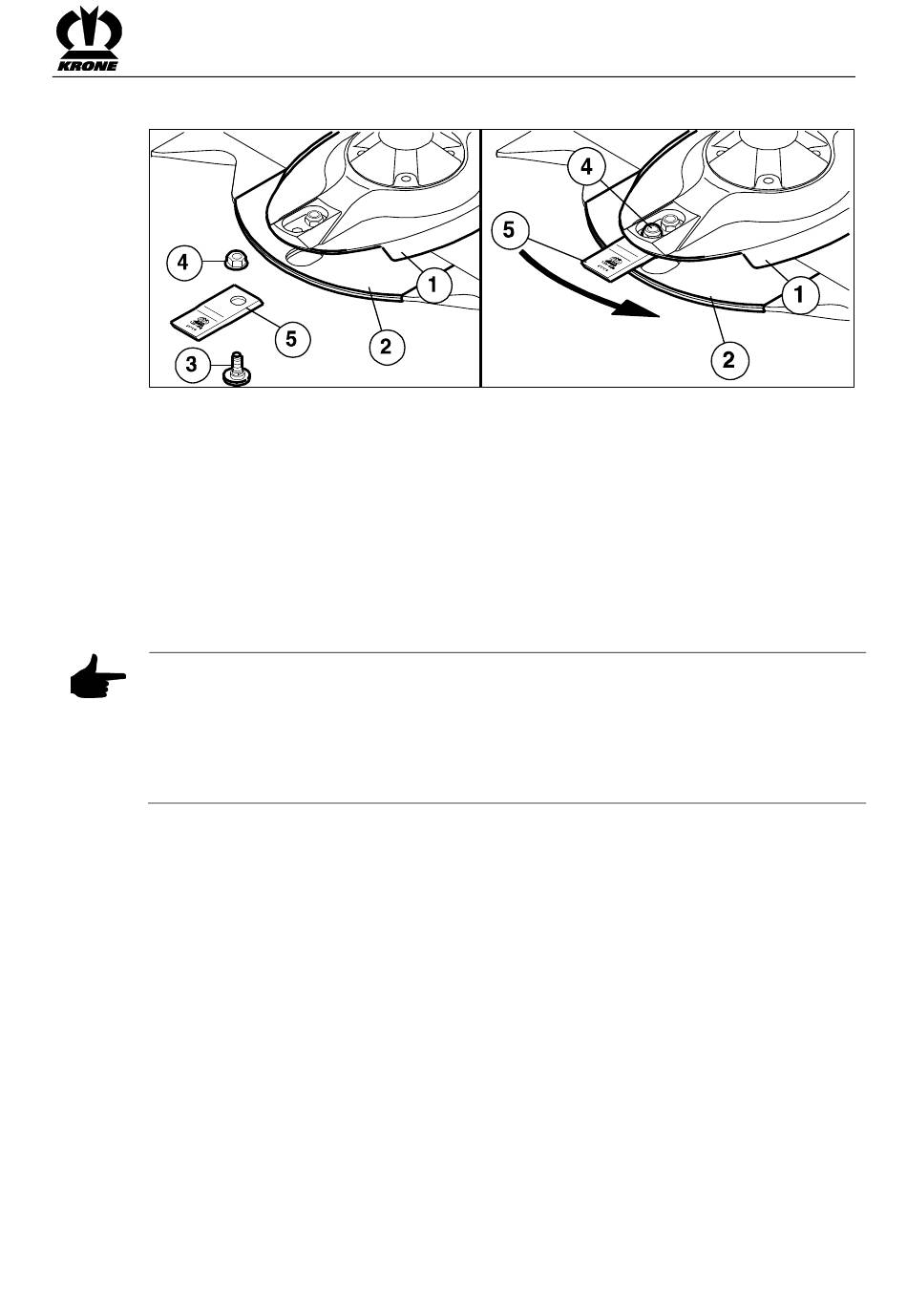

Fig. 25
•
Rabattre vers le haut le dispositif de protection
•
Nettoyer la zone
•
Démonter les lames endommagées ou usées
•
Pour le montage, introduire la lame (5) entre le patin d'usure (2) et le porte-couteau (1)
•
Introduire la goupille de fixation (3) par le bas à travers le patin d'usure, le lame et le porte-
couteau
•
Visser l'écrou de blocage (4) par le haut sur la goupille de fixation et le serrer à fond (couple
de serrage, voir chapitre « Couples de serrage »)
•
Répéter l'opération pour toutes les lames
•
Les couteaux une fois montés, rabattre de nouveau le dispositif de protection
Remarque
•
Les lames de coupe pour les porte-couteaux / tambours à couteaux tournant à gauche et à
droite sont différentes. Respecter le sens de rotation lors du montage !
•
La flèche figurant sur les lames de coupe doit correspondre au sens de rotation des porte-
couteaux / tambours à couteaux correspondants.
•
L'écrou de blocage (4) destiné au maintien des goupilles de fixation ne doit être utilisé
qu'une seule fois.
Lame tournant à droite Réf. : 139-889
Lame tournant à gauche Réf. : 139-888
