10.9
Remplacer les Dents
4
3
2
1

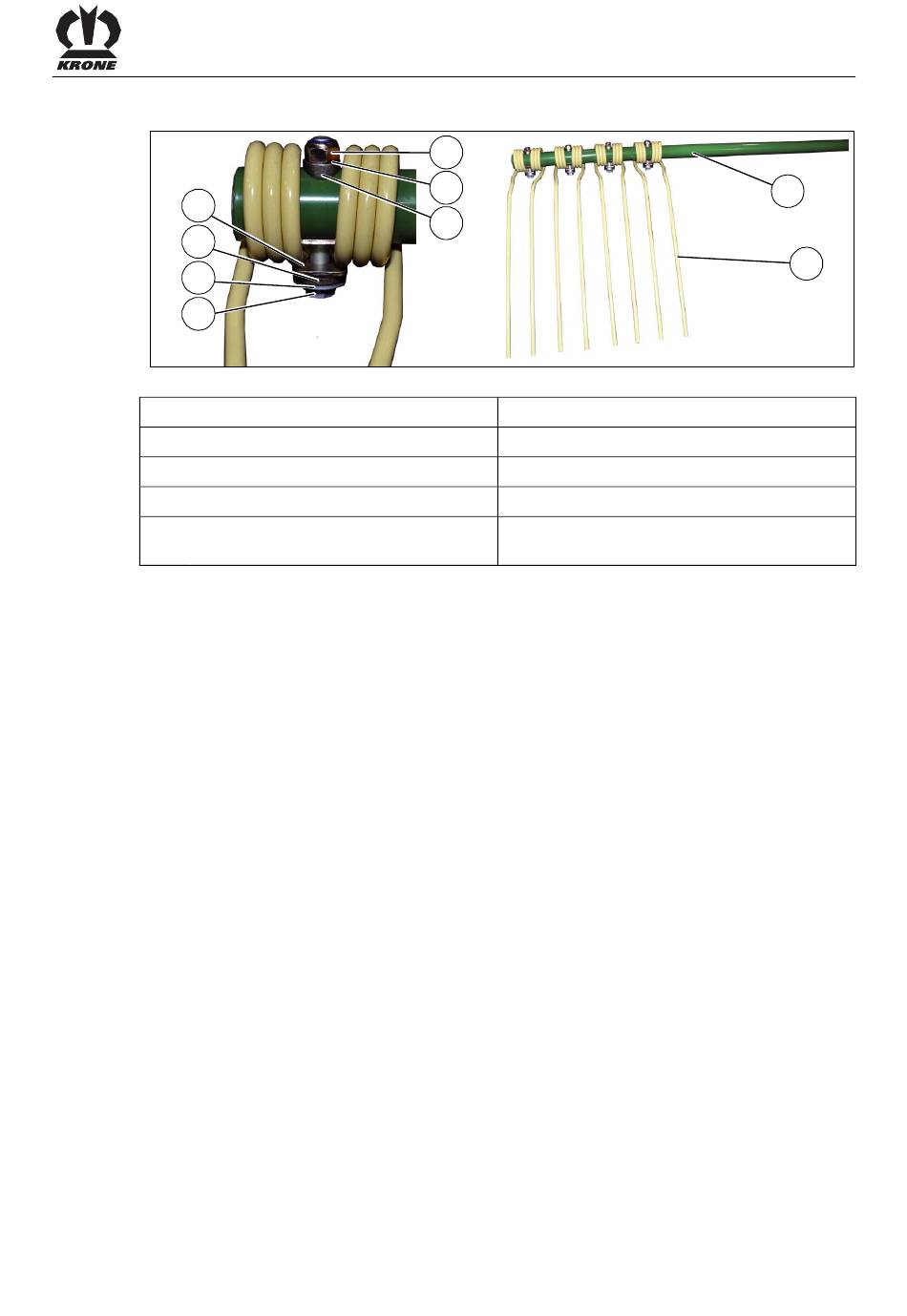

Fig. 55
1)
Vis six pans M12 x 110 -10.9
3)
Rondelle 13x35x8
5)
Support
7)
Ecrou de blocage M12
9)
Bras porte-dents
•
Pour démonter la dent cassée, démontez toutes les dents devant la dent cassée.
•
Démontez la dent cassée.
Montage de la Nouvelle Dent
•
Glissez la bride de fixation sur la dent.
•
Glissez la dent sur le bras porte-dents.
•
Guidez la vis six pans avec la rondelle d´arrêt et la rondelle d'en bas à travers la bride de
fixation et le bras porte-dents.
•
Appliquez la colle (haute résistance) sur le porte-à-faux du filetage de la vis.
•
Montez le support, la rondelle et l'écrou de blocage, soulevez les dents sur la fin de la
dent et serrez l'écrou avec un couple (85 Nm).
Procédez comme décrit ci-dessus avec toutes les dents.
Pos: 34.26 /BA/---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ 2 @ 1
7
6
5
2)
Rondelle d´arrêt SKB 12
4)
Borne de fixation
6)
Rondelle 13x24x2,5
8)
Dent
Colle (haute résistance) (n° de cde. 938 627
0)
Maintenance
9
8
SWN1400036
81
