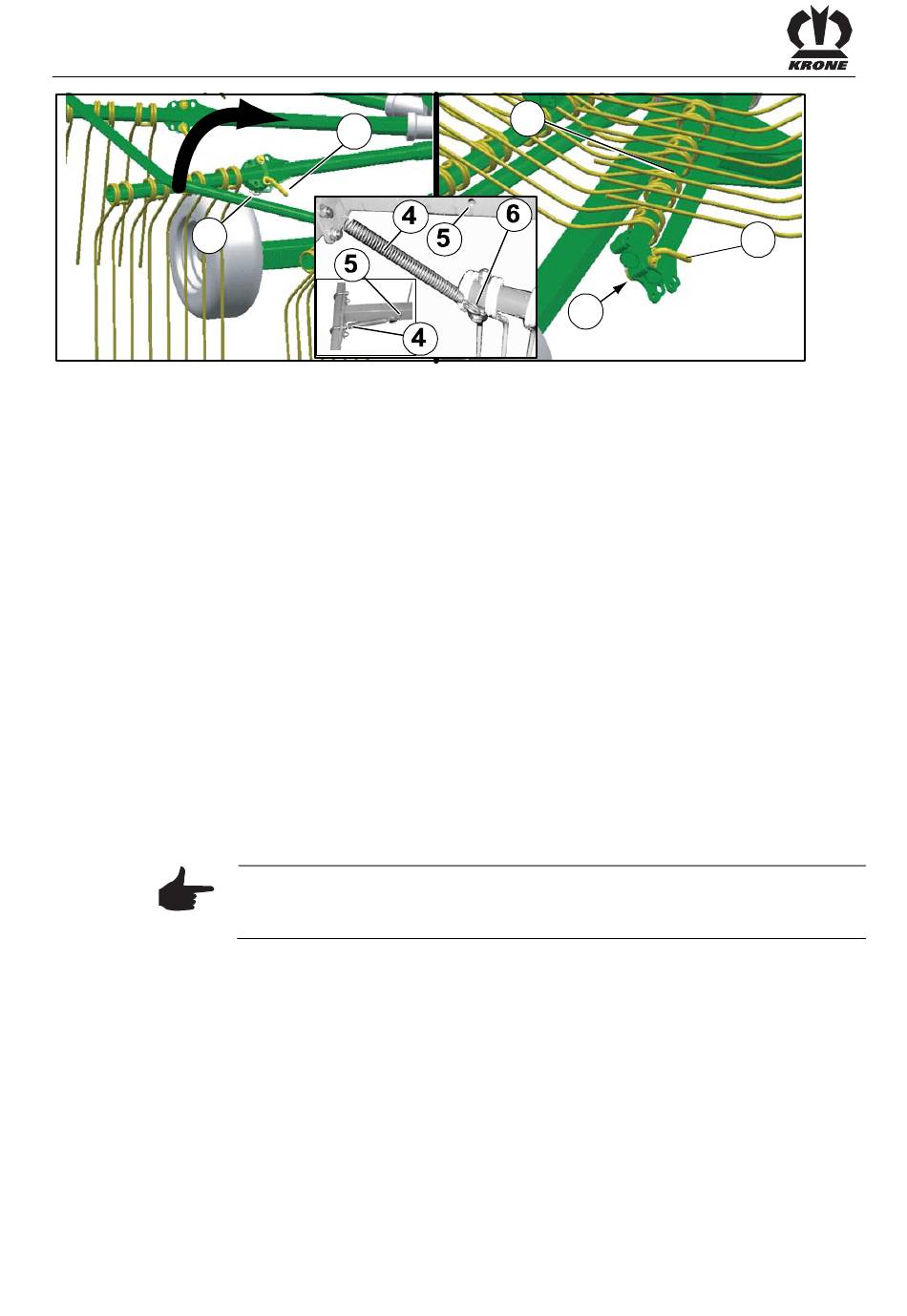

Fig. 37:
D'abord:
•
Tourner la toupie avant jusqu'à ce que les bras porte-dents pivotants soient à l'extérieur.
•
Retirer la goupille pliante (1).
•
Retirer le boulon (2).
•
Basculer les bras porte-dents (3) en position de transport, si nécessaire, la toupie doit
être tournée de manière à ce que les bras porte-dents ne rentrent pas en collision avec la
protection lors du pivotement.
•
Encastrer l'axe (2) et bloquer-la avec la goupille pliante (1).
•
Bloquer les toupies pour qu'elles ne tournent pas; pour cela, faites sortir le ressort de
traction (4) de l'orifice de maintien (5) et accrocher-le dans la bride de fixation (6).
Puis:
•
Tourner la toupie arrière en direction de travail jusqu'à ce que les bras porte-dents
pivotants soient également à l'extérieur.
•
Retirer la goupille pliante (1).
•
Retirer le boulon (2).
•
Basculer les bras porte-dents (3) en position de transport, si nécessaire, la toupie doit
être tournée de manière à ce que les bras porte-dents ne rentrent pas en collision avec la
protection lors du pivotement.
•
Encastrer l'axe (2) et bloquer-la avec la goupille pliante (1).
•
Bloquer les toupies pour qu'elles ne tournent pas; pour cela, faites sortir le ressort de
traction (4) de l'orifice de maintien (5) et accrocher-le dans la bride de fixation (6).
Pos: 18.38 /BA/---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ 1 @ 1
62
2
Remarque
Vérifier que les bras porte-dents pivotants se trouvent à l'extérieur sur les
deux toupies. Si nécessaire, amener les toupies sur la position correcte.
