9.4
Papillons réglables
Pos: 26.2 /BA/Einstellungen/Drossel/Drosseln einstellen allgemeiner Text SW 1010 @ 8\mod_1219208826149_64.docx @ 110597 @ @ 1
La vitesse d'abaissement
réglables.
Les papillons sont réglés en usine de manière à ce que
tournière, respectivement de la position de tournière en position de travail soit temporisé
(avant, central, arrière).
En fonction du modèle de tracteur et de la pression
nécessaire sur les papillons.
Pos: 26.3 /BA/Einstellungen/Drossel/Hinweis Einstellung an den Drosseln (Auswirkung) @ 7\mod_1215525223776_64.docx @ 103415 @ @ 1
Remarque
Réglage sur les papillons
Il suffit d'un léger décalage des vis sans tête et des vis de réglage des papillons pour modifier
sensiblement la vitesse de levage et d'abaissement.
Pos: 26.4 /BA/Einstellungen/Drossel/Hinweis Sechskantmutter/Imbusschraube kontern @ 7\mod_1215525389308_64.docx @ 103435 @ 2 @ 1
Remarque
Réglage sur les papillons
Après avoir effectué le réglage, resserrer les écrous à six pans et les vis à six pans creux sur
les papillons et vérifier leur fonctionnement.
Pos: 26.5 /BA/Einstellungen/Drossel/Drossel Bild 1,2,3 SW 1010 @ 8\mod_1219209094571_64.docx @ 110618 @ @ 1
c/d

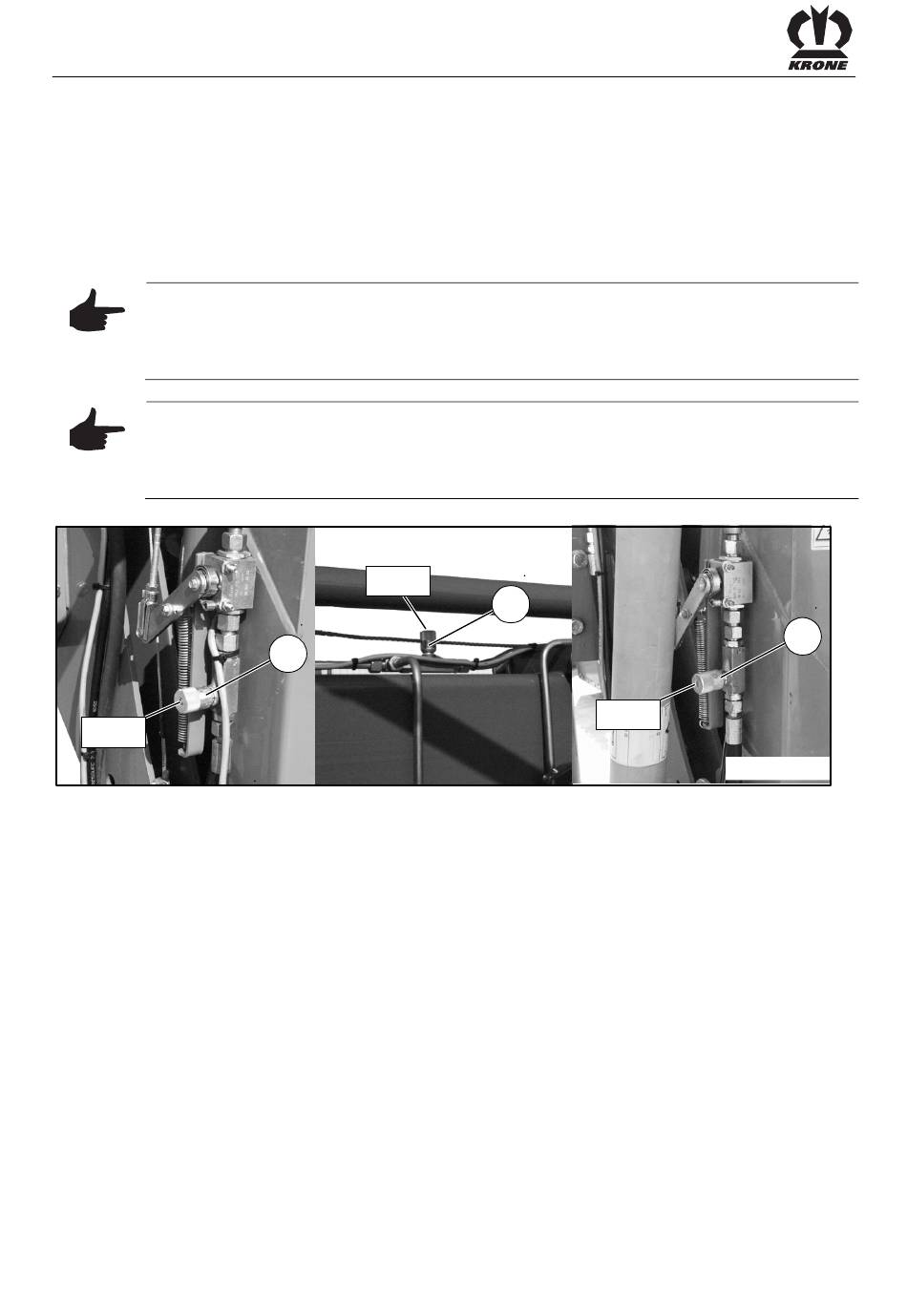

Fig. 45:
Pos: 26.6 /BA/Einstellungen/Drossel/Drossel (1) SW 1010 mittlerer Kreisel @ 8\mod_1219209305430_64.docx @ 110639 @ @ 1
Papillon (1)
La vitesse d'abaissement de la toupie centrale.
•
Desserrer la vis à six pans creux (c)
•
Visser ou dévisser la vis sans tête (d) (la rotation à gauche augmente le débit de l'huile et
accélère ainsi la vitesse de descente de la toupie centrale).
Pos: 26.7 /BA/Einstellungen/Drossel/Drossel (2) vorderer Kreisel @ 7\mod_1215523502964_64.docx @ 103355 @ @ 1
Papillon (2)
Vitesse d'abaissement de la toupie avant.
•
Desserrer la vis à six pans creux (c)
•
Visser ou dévisser la vis sans tête (d) (la rotation à gauche augmente le débit de l'huile et
accélère ainsi la vitesse de descente de la toupie avant).
Pos: 26.8 /BA/Einstellungen/Drossel/Drossel (3) hinterer Kreisel @ 7\mod_1215523600901_64.docx @ 103375 @ 2 @ 1
Papillon 3
Vitesse d'abaissement de la toupie arrière.
•
Desserrer la vis à six pans creux (c)
•
Visser ou dévisser la vis sans tête (d) (la rotation à gauche augmente le débit de l'huile et
accélère ainsi la vitesse de descente de la toupie arrière).
