Première mise en service
Pos: 12.14.1 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Fahrwerk drehen /Fahrwerk drehen Gefahr @ 2\mod_1202915415727_64.docx @ 62815 @ @ 1
Avertissement ! Notice de montage non respectée !
Effet : graves dommages sur la machine
Tourner le châssis et monter le bras porte-dents avant la mise en service.
Pos: 12.14.2 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Fahrwerk drehen /Aus Transportgründen SW 1010 @ 8\mod_1218721090639_64.docx @ 107828 @ @ 1
Pour des raisons de transport, la machine est livrée avec des châssis tournés (à l'avant et en
arrière) et avec bras porte-dents démontés.
Pos: 12.14.3 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Auflistung der Zinkenarme SW 1010 @ 8\mod_1218793931999_64.docx @ 108333 @ @ 1
Liste des bras porte-dents qui doivent être montés:
Toupie avant:
Toupie centre:
Toupie arrière:

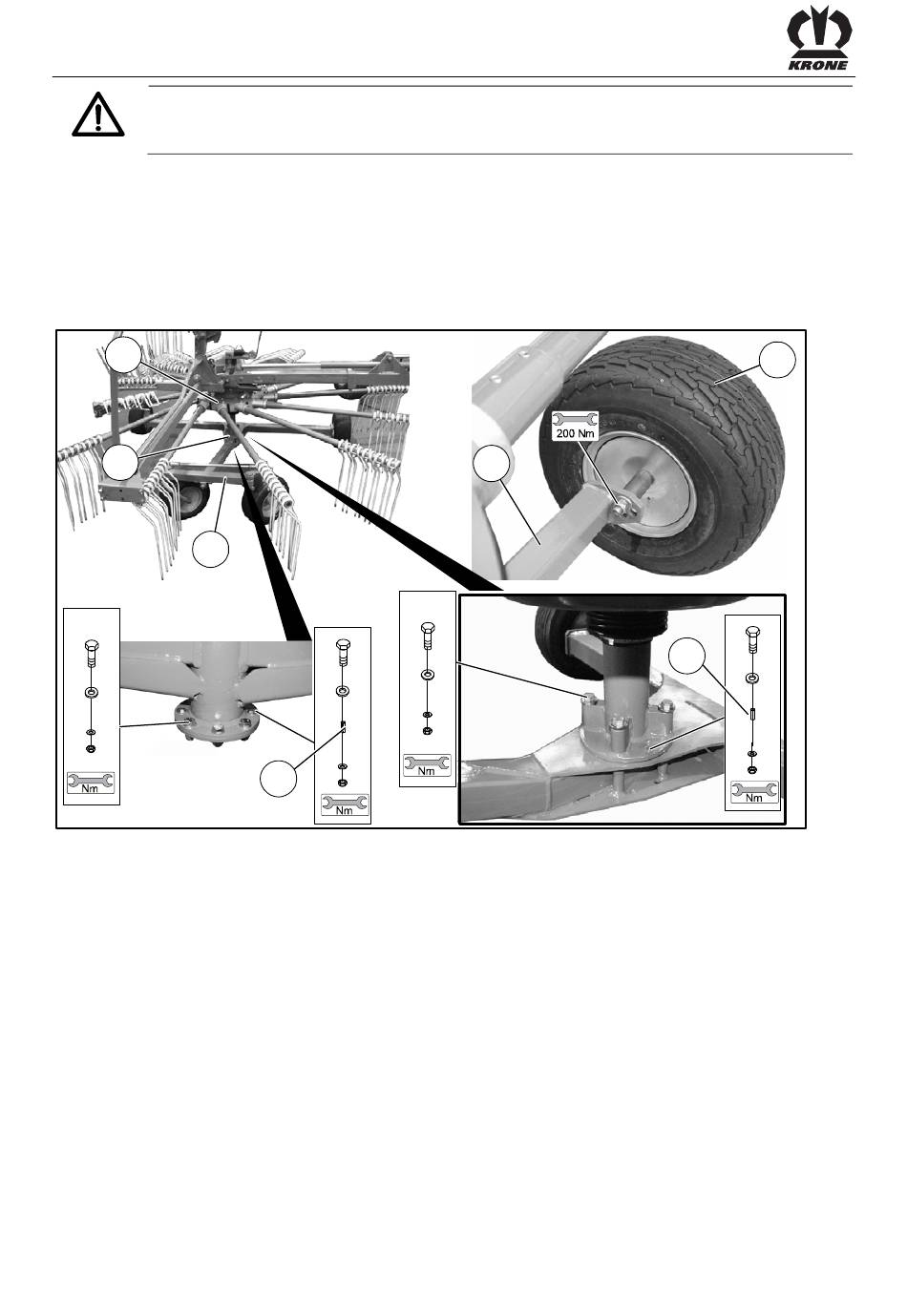

Pos: 12.14.4 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Fahrwerk drehen /Fahrwerk drehen Bild SW 1010 @ 8\mod_1218721404717_64.docx @ 107849 @ @ 1
3
2
1
6x
SW101045
Fig. 6:
Pos: 12.14.5 /BA/---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
28
3 bras porte-dents pliables (4 dents)
6 bras porte-dents rigides (4 dents)
3 bras porte-dents pliables (5 dents)
1 bras porte-dents rigides (5 dents)
4x
2x
4
1
4
2x
4
